Нержавеющая сталь — материал с высокой коррозионной стойкостью, востребованный в самых ответственных отраслях промышленности, от нефтехимии до фармацевтики. Однако у неё есть существенный минус — сложность механической обработки, особенно сверления.
Высокое содержание легирующих добавок, твёрдость — всё это приводит к быстрому затуплению стандартных свёрл, локальному перегреву, термическим деформациям.
Чтобы исключить проблемы, нужно ответственно отнестись к подбору инструмента и оснастки, правильно настроить оборудование, при необходимости — организовать охлаждение.
Почему нержавейку сложно сверлить?
Трудности механической обработки материала связаны с его физическими свойствами. Например, он склонен к образованию наклёпа. Воздействие режущего инструмента провоцирует мгновенное уплотнение верхнего слоя, локальное повышение твердости. Сверло не может справиться с материалом, проскальзывает, теряет остроту, требует заточки или замены.
Низкая теплопроводность
Тепло от трения плохо расходится по металлу и концентрируется прямо в зоне резания. В результате кромка сверла перегревается за секунды, мгновенно теряя твердость и остроту.
Высокая вязкость

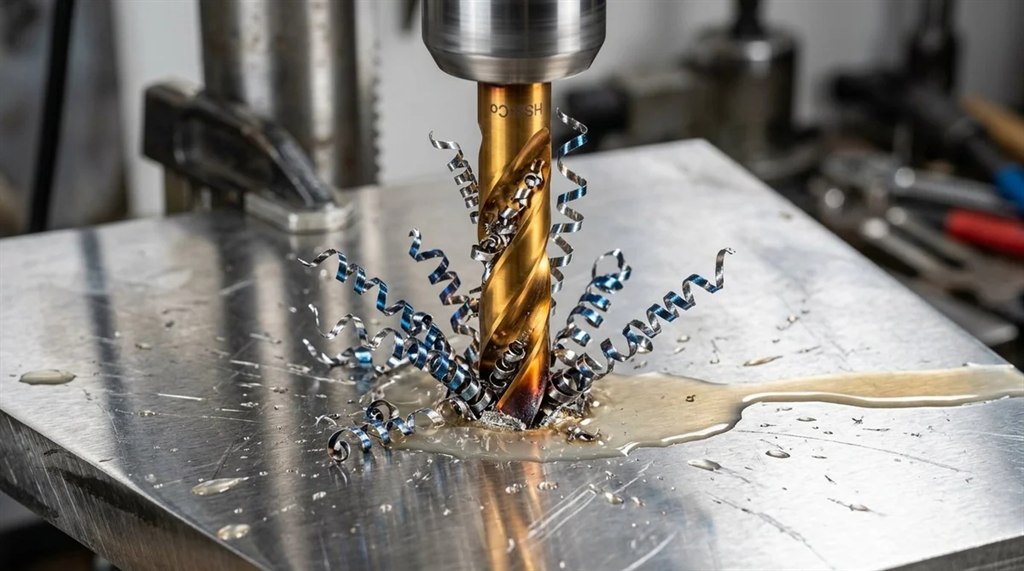

Нержавейка дает длинную ленточную стружку вместо мелкой и ломкой. Эти ленты быстро забивают канавки сверла, увеличивая сопротивление и перегрев, из-за чего приходится часто останавливаться для чистки инструмента.
Каким сверлом сверлить нержавейку?
Стандартные свёрла из быстрорежущей стали (HSS) хорошо справляются с обычными конструкционными сплавами, но пасуют перед нержавейкой. Предел их термостойкости — около 600 °C, и при обработке нержавеющей стали эта отметка достигается мгновенно.

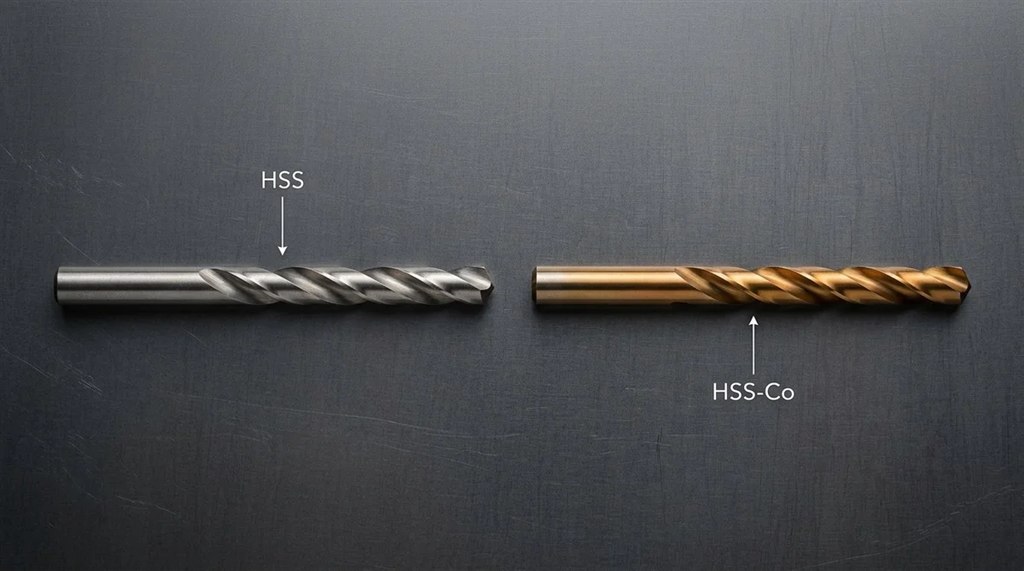

Свёрла HSS-Co
Кобальтовое сверло HSS-Co — универсальное решение для большинства задач. Легирующий компонент повышает твёрдость, стойкость к износу, термической нагрузке — до 750 градусов.
Доля кобальта закреплена в маркировке:
- HSS-Co5 (ГОСТ — Р6М5К5) — 5% кобальта, для ручного сверления, небольших объёмов работы.
- HSS-Co8 (ГОСТ — Р6М5К8) — 8% кобальта, для серийной станочной обработки.
Геометрия Split-Point
Геометрия Split-Point предусматривает крестообразную заточку наконечника с вершиной, сведенной под углом в 130–135°.
Преимущества такой конструкции:
- Точная центровка сверла даже без засверливания.
- Минимальный риск соскальзывания.
- Чистый, точный ровный рез. Сформированное отверстие не требует дополнительной обработки.
Кобальтовое сверло с модифицированной геометрией — универсальное решение для механической обработки нержавеющей стали в быту, небольшой мастерской и на крупном производстве.
Твердосплавные свёрла Carbide
Легирующая добавка — карбид вольфрама. Твёрдость достигает 90–92 HRA против 65–67 HRA у кобальтовых аналогов. Теплостойкость — до 900 °C.
Область применения — серийное производство на станках с ЧПУ, где все элементы системы жестко зафиксированы. Для ручной дрели такие сверла не подходят: удержать инструмент без микровибраций и биений невозможно, а они приводят к быстрому выкрашиванию твердого сплава.
Что нельзя использовать
Для нержавейки не подходит следующее:
- Стандартные свёрла HSS без добавления кобальта. Сама по себе быстрорежущая сталь (HSS) является легированной, но без кобальта или твердосплавных напаек она тупится о нержавейку буквально за 15 секунд. Сформировать ровное отверстие такой оснасткой невозможно.
- Свёрла по дереву и бетону. Несовместимы с металлом из-за особой геометрии и материала.
- Изношенная оснастка. Затупившаяся кромка просто продавливает металл, полностью лишая процесс точности и эффективности.
- Ступенчатые сверла. Ориентированы на листовые заготовки, толщина которых не превышает пары миллиметров. С толстыми — несовместимы из-за быстрого перегрева.
Режимы сверления: обороты и подача
Обработка нержавеющей стали предполагает в 2–3 раза меньшую скорость, чем для обычных сталей. Нарушение правила чревато перегревом, деформациями заготовки и поломкой инструмента.
Среднее значение для 3-миллиметрового сверла — 1100 оборотов в минуту, 6-миллиметрового — 600, сантиметрового — 400.
Работать нужно аккуратно, без рывков. Недостаток давления спровоцирует проскальзывание и неточности, избыток — поломку оснастки. Правильный нажим можно определить по равномерному образованию стружки в виде неразрывных лент.
| Диаметр сверла | Обороты, об/мин | Характер подачи |
|---|---|---|
| до 3 мм | 1200–1500 | Лёгкий нажим, без рывков |
| 3–6 мм | 800–1100 | Равномерный нажим |
| 6–10 мм | 500–700 | Умеренный стабильный нажим |
| 10–13 мм | 300–500 | Сильный нажим, частая подача СОЖ |
| 13–25 мм | 100–300 | Максимальный нажим, непрерывная СОЖ |
| свыше 25 мм | 50–100 | Корончатые насадки, обязательна СОЖ |
СОЖ при сверлении нержавейки
СОЖ — смазочно-охлаждающие жидкости. Их задачи — быстрый отвод избытков тепловой энергии, минимизация трения, вымывание стружки. На производстве используют специальные синтетические эмульсии с повышенным содержанием противозадирных компонентов. Их подача — непрерывна, через внутренние каналы или внешние патрубки.
Для домашних работ подойдёт следующее:
- Машинное масло.
- Солидол и другие густые смазки — для отверстий небольшой глубины.
- Специализированные гелеобразные, аэрозольные составы.
Наносить жидкость нужно непосредственно перед началом работ, добавлять — каждые 10 секунд или чаще, в зависимости от интенсивности процесса. При формировании глубоких отверстий нужно иногда извлекать сверло, обновлять смазку.

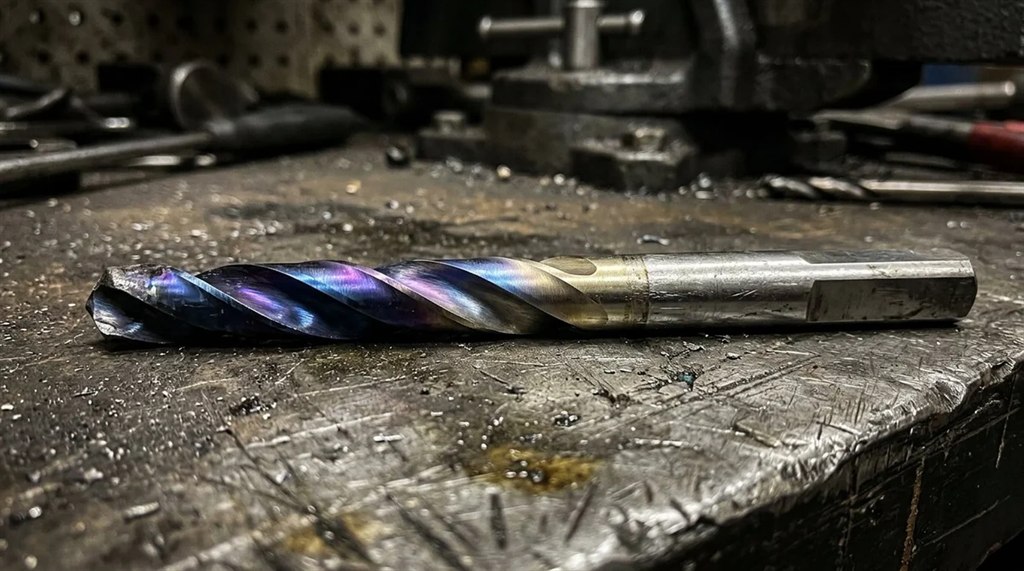

На недостаточно эффективную подачу СОЖ указывает изменение цвета стружки или оснастки, дым, характерный запах. В таком случае нужно немедленно остановить работу.
Подготовка к сверлению
Алгоритм подготовки следующий:
- Фиксация заготовки. Зафиксировать тонкие листы можно подкладками из дерева или текстолита, массивные — мощными тисками или струбцинами.
- Разметка, обозначение центра. Центральную точку сверления нужно наметить кернером, сформировав углубление конической формы. Достаточная глубина — 0,5 миллиметра. Это исключит соскальзывание сверла.
- Подбор скорости. Обороты зависят от диаметра сверла, размеров заготовки, требований к точности отверстия.
Технология сверления в зависимости от толщины и диаметра
Основные неприятности при сверлении тонких, менее 2 миллиметров, заготовок — деформации и появление заусенцев на кромке. Чтобы исключить их, нужно установить деревянную подложку, плотно прижать деталь по периметру.
С заготовками менее 2 миллиметров совместимы ступенчатые свёрла. Если диаметр отверстия больше 2 сантиметров, следует использовать биметаллические коронки с зубьями повышенной твёрдости из кобальтового сплава.
Средняя толщина (2–10 мм)
Классический подход — разметка, наметка центра керном, сверление на оптимальных оборотах с непрерывной подачей охлаждающей жидкости. Сквозное отверстие формируют за один непрерывный проход с постоянным давлением. Нельзя останавливать подачу или часто извлекать сверло без причины — это вызовет мгновенный наклёп (упрочнение) материала на дне отверстия.
Большая толщина (более 10 мм)
Из глубоких отверстий трудно выводить стружку, поэтому здесь применяют циклическое сверление. Инструмент нужно периодически извлекать для очистки канавок и обновления смазки. Рекомендуемый шаг погружения — не более одного диаметра сверла, иначе возрастает риск заклинивания.
Зависимость от диаметра сверла выглядит следующим образом:
- До 3 мм — хрупкая оснастка с высоким риском поломки. Исключить её можно, снизив обороты на 30% от номинала и сохраняя уверенный нажим.
- 3–13 мм — универсальная оснастка для большинства стандартных задач.
- 13–25 мм — предварительное засверливание мелким сверлом не рекомендуется: оно создаст наклёпанный (закалённый) слой внутри отверстия, о который испортится большое сверло. Лучше сразу сверлить в размер на малых оборотах сильным прижимом.
- Свыше 25 мм — корончатые насадки (кольцевые свёрла).
Особенности сверления разных марок нержавейки
Тонкости работы зависят в том числе от марки стали. Например, для ферритных сплавов типа AISI 430 характерно примерно 15-процентное содержание хрома, отсутствие никеля. Это упрощает обработку, снижает риск формирования наклёпа. Скорость работы можно увеличить на 20% без лишних рисков.
Для мартенситных марок AISI 420 характерно высокое содержание углерода, что увеличивает твёрдость и снижает вязкость. Нужно пользоваться кобальтовой или твердосплавной оснасткой.
Аустенитные сорта, AISI 304, 316, 321, считаются наиболее сложными в обработке. Доля никеля — до 12 процентов, что провоцирует выраженную вязкость и склонность к образованию наклёпа. Рекомендована работа на малых оборотах с непрерывной подачей охлаждающей жидкости.
Сверление нержавейки: распространенные ошибки
Чаще всего случаются следующие проблемы:
- Проскальзывание сверла. Обычно происходит из-за наклёпа, вызванного тупым инструментом, плохой центровкой или неверным типом оснастки. Если это случилось, придется сместить центр на пару миллиметров, заново накернить отверстие и взять острое сверло с заточкой Split-Point.
- Быстрая потеря остроты. Причина — слишком высокие обороты, недостаток охлаждающей жидкости. Нужно отрегулировать инструмент, обеспечить стабильную подачу СОЖ.
- Заклинивание оснастки. Происходит из-за накопления стружки в канавках, термических деформаций. Нужно убедиться в остроте оснастки, регулярно извлекать сверло из отверстия для чистки, добавить СОЖ.
Дрель или сверлильный станок?
Дрель — ручной инструмент, подходящий для разовых работ с использованием ступенчатых, кобальтовых свёрл. Применение твердосплавных — не рекомендовано из-за риска разрушения вибрационной нагрузкой, прочно удерживать инструмент в руках невозможно.
Сверлильный станок используется при массовой обработке нержавейки. Заготовка плотно зафиксирована, сверло движется строго по заданной траектории без биения и вибраций, что снижает нагрузку на мастера и повышает точность.
