| Модель: |  |
ТН-1 |
| Производитель: |  |
Россия |
Аналоги ТН-1
РМЦ300
Ø отверстия шпинделя 21
Макс. обороты 2500
Мощность 0.60 кВт
Напряжение220В
Масса61 кг
РМЦ500
Ø отверстия шпинделя 20
Макс. обороты 1710
Мощность 0.55 кВт
Напряжение220В
Масса130 кг
Ø обработки над супортом 115
РМЦ500
Ø отверстия шпинделя 20
Макс. обороты 2000
Мощность 0.37 кВт
Напряжение220В
Масса110 кг
Ø обработки над супортом 115
РМЦ500
Ø отверстия шпинделя 20
Макс. обороты 1710
Мощность 0.37 кВт
Напряжение380В
Масса130 кг
- Описание
- Комментарии (1)
- Отзывы

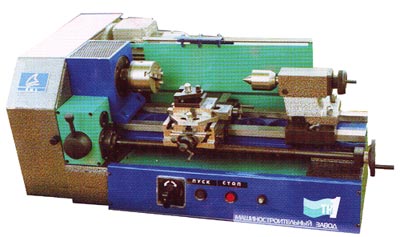

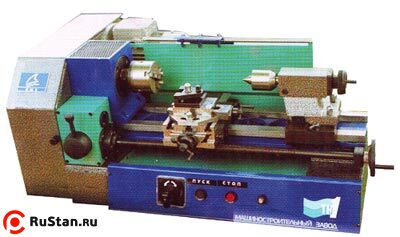

Настольный токарный станок ТН-1 (ТН1) предназначен для различных видов механической обработке изделий из металла, древесины, пластмасс. Позволяет точить, сверлить и нарезать метрическую резьбу.
Отличия настольных станков ТН-1 и ТН-2 в том, что станок ТН-2 комплектуется дополнительными устройствами. Эти устройства, входящие в комплект станка ТН-2, дополнительно позволяют растачивать и фрезеровать металл, точить, фуговать и пилить древесину, производить заточку режущего инструмента.
Полый шпиндель станка позволяет использовать в качестве заготовки прутковый материал. Станок может быть использован и на промышленных предприятиях, в школьных мастерских, в кружках и клубах, ПТУ, домашних мастерских и т.д.
Работая на станке, владельцы смогут приобретать необходимые навыки при обработке различных материалов, заполнить досуг и развить изобретательность. Настольные токарные станки мод. ТН-1(ТН1) и ТН-2 хорошо востребованы системой среднего (школы, УПК) и специального (ПТУ) образования.
Станок снят с производства.Технические характеристики настольного токарного станка ТН-1(ТН1), ТН-2
| Характеристика | Значение |
|---|---|
| Класс точности станка по ГОСТ 8-82: | Н |
| Наибольший диаметр обрабатываемой заготовки, мм: | |
| - над станиной | 200 |
| - над суппортом | 120 |
| Наибольшая длина обрабатываемой заготовки в центрах, мм | 300 |
| Наибольшее перемещение суппорта, мм: | |
| - продольное | 340 |
| - поперечное | 85 |
| Диаметр отверстия в шпинделе передней бабки, мм: | 15 |
| Внутренний конус шпинделя передней бабки | Морзе№2 |
| Внутренний конус пиноли задней бабки | Морзе№2 |
| Высота резца, мм | 8 |
| Количество ступеней частот вращения шпинделя | 11 |
| Частота вращения шпинделя, об/мин. | 115-1700 |
| Продольная подача, мм/об | 0.1;0.18 |
| Шаг нарезаемых метрических резьб, мм | 0.5-2.5 |
| Основные данные электрооборудования: | |
| - род тока питающей сети | - переменный, однофазный |
| - частота, Гц | 50 |
| - напряжение, В | 220 |
| - тип электродвигателя | асинхронный |
| - мощность электродвигателя, кВт | 0.75 |
| - частота вращения электродвигателя, об/мин. | 1500 |
| Габаритные размеры станка, мм: | |
| - длина | 896 |
| - ширина | 535 |
| - высота | 356 |
| Масса ТН-1 , кг | 99,5 |
