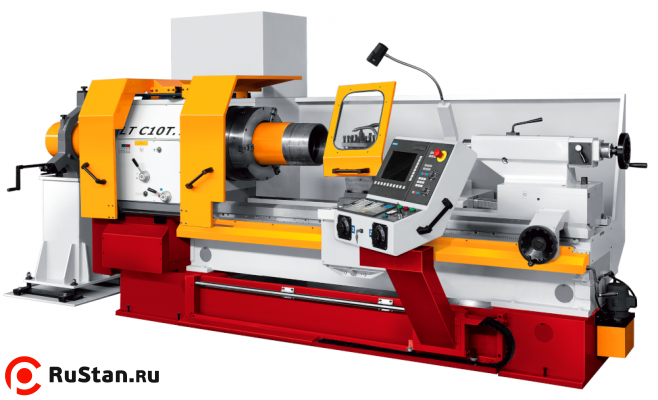

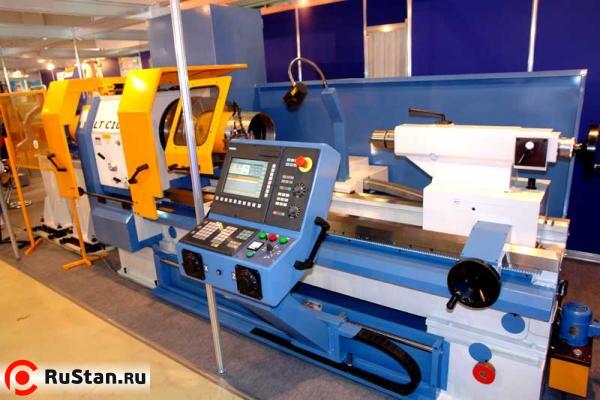

Трубонарезной станок с ЧПУ LTC10T.10/1500

Трубонарезной станок с ЧПУ LTC10T.10/1500  предназначен для токарной обработки труб и деталей трубных соединений, особенно применяемых в нефтегазовой отрасли.

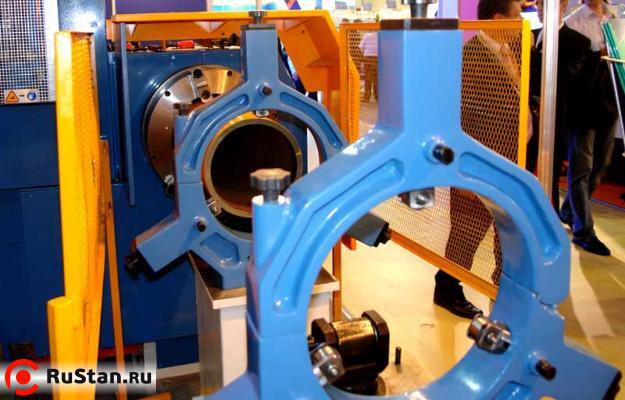

Трубонарезные станки LTC10T.10/1500 оснащены частотным управлением привода шпинделя, двумя трехкулачковыми патронами и люнетами с роликовыми пинолями для поддержки трубы снаружи станка.

Трубонарезной станок может использоваться для выполнения разнообразных токарных работ, в том числе нарезания метрической, конической, дюймовой, модульной и питчевых резьб.

В цену станка входит два патрона, выносной люнет d.180-430 мм на стойке, инструкция по эксплуатации на русском языке.

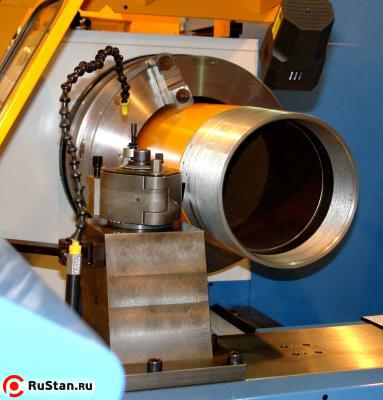

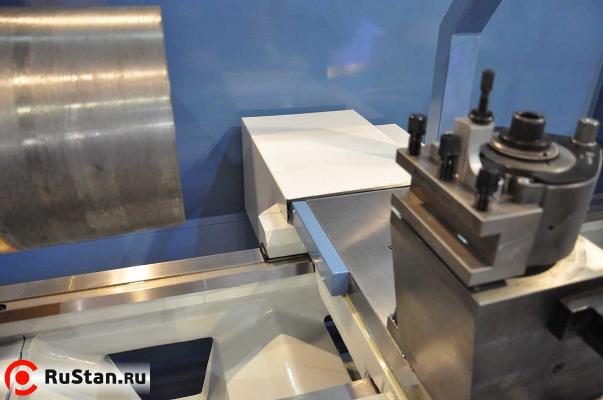

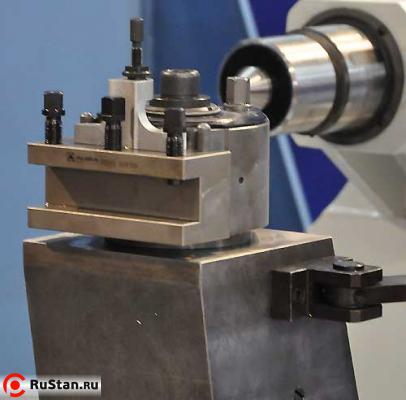

В базовой комплектации станок оснащен однопозиционный быстросменным резцедержателем Мультификс Algra модель 700/С.

За дополнительную плату станок оснащается 8-ми позиционной револьверной головкой Duplomatic BSV N200(~15000 евро),
а также двумя 4-х кулачковыми несамоцентрирующимися патронами 4317-25"-20-10,5'' HD Bison диаметром 630 мм, с диапазоном зажима 50-630 мм.(~13000 евро)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРУБОНАРЕЗНОГО СТАНКА С ЧПУ LTC10T.10/1500

Технические характеристики			LT C10T.10	LT C10T.12
Основные параметры	Высота центров	мм	400
	Диаметр обработки над станиной	мм	800
	Диаметр обработки над суппортом	мм	560
	Диаметр обработки над выемкой в станине	мм	990
	Ширина направляющих	мм	560
	Расстояние между центрами	мм	1500, 2000, 3000, 4000, 5000, 6000
Шпиндель	Передний конус DIN 55026 / отверстие	No/мм	A20-A2 20 / 318
	Диаметр отверстия шпинделя	мм	260		315
Передняя бабка	Диаметр переднего подшипника	мм	380
	Количество диапазонов скоростей шпинделя (ручное переключение)		4
	Обороты в Диапазонах	об/мин	8-40; 16-80; 40-200; 80-400
	Мощность главного привода	кВт	18,5 (3500 N/m)
Патрон	3-х кулачковый самоцентрирующийся, диаметр/отверстие.	мм	500/320
	4-х кулачковый несамоцентрирующийся, диаметр/отв.	мм	630/320
Подачи	Мощность сервопривода оси “Z”	кВт	3,77 (18 N/m)
	Мощность сервопривода оси “X”	кВт	2,7 (11 N/m)
	Быстрый ход по осям “X” и “Z”	м/мин	10 (max)
	Диаметр / шаг ШВП оси “Z”	мм	50 х 10
	Диаметр / шаг ШВП оси “X”	мм	32 x 5
Ход	Ход по оси “X”	мм	400

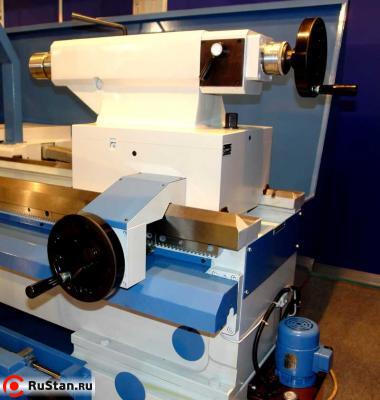

Пиноль	Диаметр пиноли	мм	105
	Конус пиноли	Морзе	No.6
	Ход пиноли	мм	225
Резцедержатель	4-х позиционный, быстросменный «Мультификс»
Деталь	Максимальный вес детали в 2-х патронах	кг	500
	Максимальный вес детали с 2-мя внешними опорами и люнетом на направляющих	кг	3000

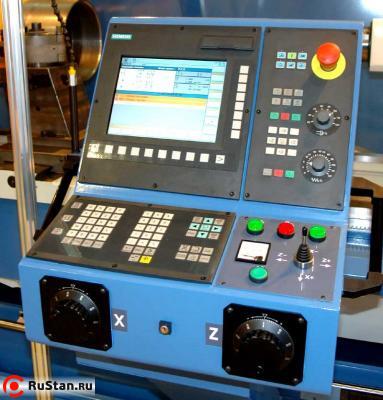

ЧПУ	Система ЧПУ	Siemens (Fanuc, Heidenhain, Fagor)
Вес LTC10T.10/1500	Для РМЦ 1500 мм	кг	5775		5875
