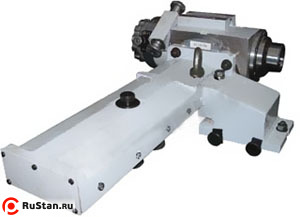

Приспособление для заточки инструмента по спирали. Модель 3Е642Е.П28
695 392 руб.
с НДС - на 03.12.2024 г.
| Модель: |  |
3Е642Е.П28 |
| Изготовитель: |  |
Белоруссия |
- Описание
- Комментарии
- Отзывы
Приспособления предназначены для работы на универсально-заточных станках моделей ВЗ-318 и ВЗ-318Е с целью расширения их технологических возможностей.
Приспособления могут также применяться на выпускавшихся ранее универсально-заточных станках моделей 3А64Д, 3В642, 3М642, 3М642Е, 3Д642Е, 3Е642, 3Е642Е.
Приспособления ВЗ-318.П18, 3Е642Е.П22-01, 3Е642Е.П25-01, ВЗ-318.П26 применяются только на ВЗ-318, ВЗ-318Е.
Назначение:
Предназначено для заточки на универсально-заточном станке концевого инструмента с винтовыми зубьями, расположенными на цилиндре или конусе, по передним и задним поверхностям (с помощью синусной линейки). Возможна заточка червячных фрез.
Особенности:
- Деление на зуб осуществляется по делительному диску;
- Приспособление оснащено делительным механизмом, поводковым устройством, механизмом правки, механизмом круговой подачи, оправками для насадных инструментов;
- Задняя бабка ВЗ-318.П3 входит в комплект.
| Параметр | Значение |
|---|---|
| Затачиваемый инструмент | Концевые фрезы со спиральными канавками, червячные фрезы, цилиндрические фрезы со спиральными канавками |
| Заточная операция | Заточка по передним и задним поверхностям |
| Совместное использование с | ВЗ-318.П3 (для закрепления), 3Е642Е.П4 (заточка по задней поверхности) |
| Наибольшая длина затачиваемого инструмента, мм | 160 |
| Наибольший диаметр затачиваемого инструмента, мм. | 160 |
| Наибольшая глубина затачиваемой канавки, мм | 30 |
| Конус шпинделя | Морзе 5 АТ6 |
| Габаритные размеры, мм. | 830х530х485 |
| Масса 3Е642Е.П28 , кг. | |
| Применяется на станках | 3Е642 , 3Е642Е |
Гарантийные обязательства.
Гарантийный срок эксплуатации станка и приспособлений составляет 12 месяцев. Начало гарантийного срока исчисляется со дня ввода оборудования в эксплуатацию, но не позднее 1 месяца со дня передачи оборудования Покупателю.
