75 075 руб.
с НДС - на 05.11.2024 г.
| Модель: |  |
Powermatic PF-33 |
| Артикул: | |
1790810K-RU |
| Производитель: |  |
JET (Швейцария) |
| Сертификат: |  |
Официальный дилер |
- Описание
-
Документы - Комментарии
- Отзывы
Устройство автоподачи заготовок Powermatic PF-33 предназначено для установки на деревообрабатывающие станки разных типов. Наибольший эффект от их применения достигается в случае серийной обработки длинных деталей на фрезерном и распиловочном оборудовании.

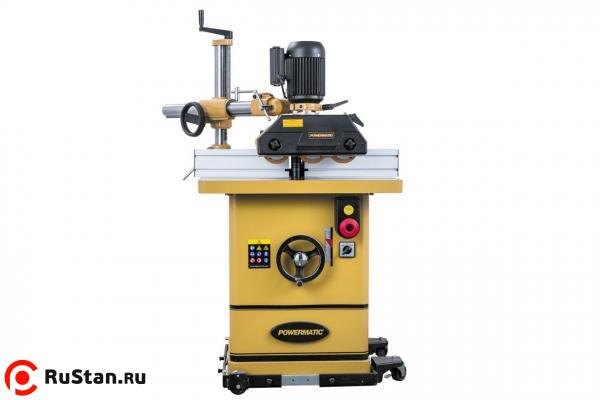

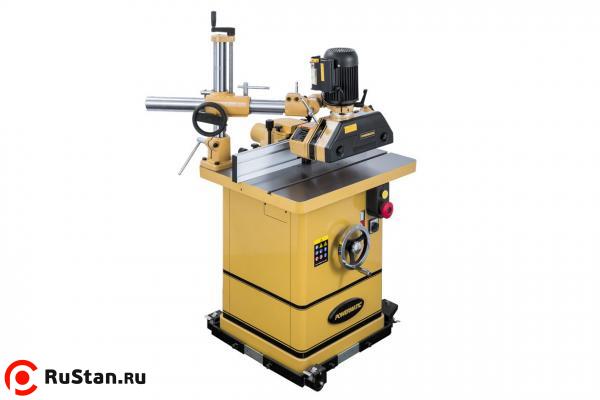

Конструктивно автоподатчик является независимым от станка и полностью автономным модулем, монтаж которого относительно несложен и требует лишь одного: прикрутить опорную площадку к рабочему столу станка, воспользовавшись штатными отверстиями, если они есть, или просверлив новые. Настройку положения моторной части производят за счет предусмотренных степеней свободы, причем некоторые из них (подъем и вылет) имеют ручной механический привод, облегчающий перемещение.

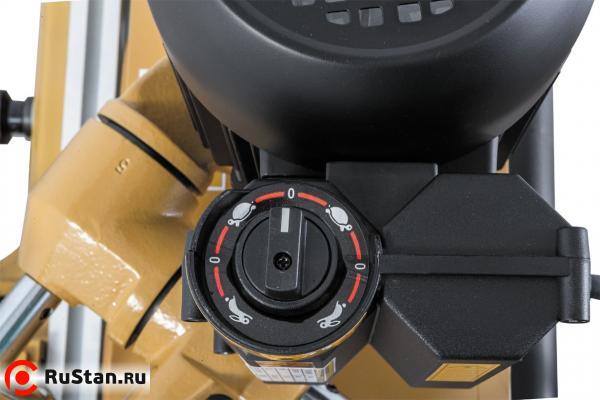

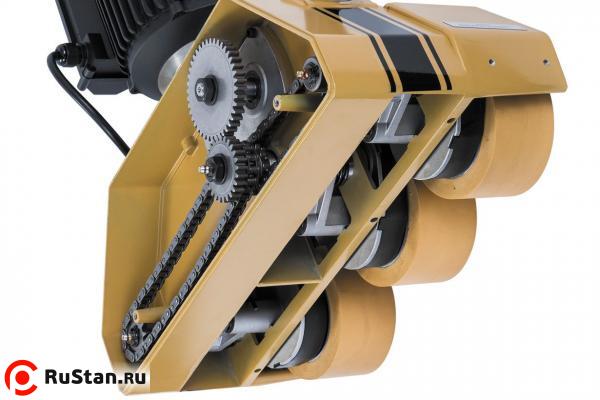

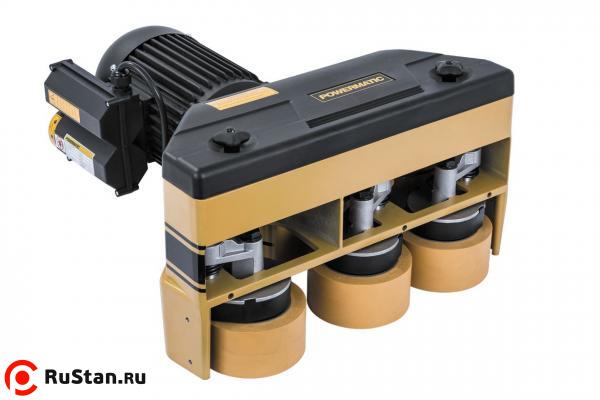

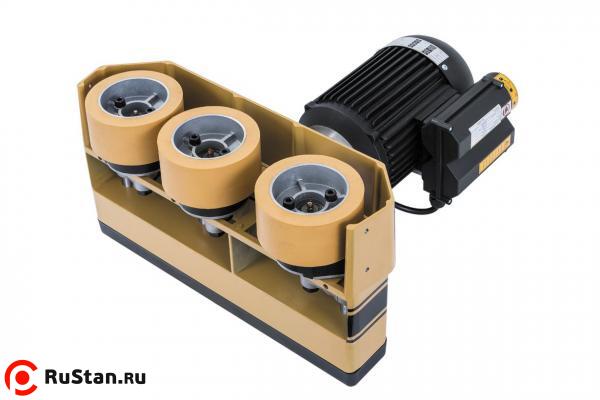

Рабочая часть устройства имеет три или четыре (в зависимости от модификации) ролика с полиуретановым покрытием; все они ведущие и независимо друг от друга подпружинены (рабочий ход около 1,5 см). Скорость их вращения и, соответственно, подачи можно менять. Нижний и верхний диапазоны регулировки переключают переустановкой шестерен в редукторе (ведущая и ведомая меняются местами). Процедура относительно долгая, хотя и несложная: зубчатая пара находится сразу под крышкой и расположена консольно. В пределах каждого из двух диапазонов предусмотрено еще одно переключение, выполняемое простым поворотом рычага на корпусе редуктора (однофазные модификации) или круглого селектора на распаечной коробке (трехфазные).
Автоподатчики Powermatic не только облегчают труд, выполняя часть простой механической работы, но и способствуют повышению качества готовой продукции, исключая рывки и неравномерность подачи. Немаловажен и аспект безопасности: отсутствие человеческих рук в рабочей зоне станка значительно снижает риск травматизма.
Особенности
- Переключатель реверса
- 2-ступенчатая регулировка скорости переустановкой зубчатых колес
- 2-ступенчатая регулировка скорости переключением режимов работы двигателя
- Регулировка высоты вращающейся рукояткой
- Регулировка вылета маховиком
- Регулировка относительно горизонтальной колонны поворота и поворота и наклона механизма
- Регулировка поворота относительно вертикальной колонны.
- Колонны, кронштейны, зажимы и прочие несущие детали из чугунного литья
Технические характеристики Powermatic PF-33 |
|
|---|---|
| Характеристика | Значение |
| Напряжение, В | 400 |
| Потребляемая (выходная) мощность, кВт | 1,4 (0,75) кВт |
| Скорость подачи, м/мин | 4, 8, 10 и 20 м/мин |
| Подающие ролики (ДхШ), количество | 120х60 мм, 3 шт. |
| Максимальная высота заготовки, мм | 215 |
| Диапазон регулировки по горизонтали, мм | 460 |
| Диаметр несущих колонн, мм | 57 |
| Габариты (ДхШхВ), мм | 1100x460x750 |
| Масса Powermatic PF-33 , кг | 63 |
| Длина в упаковке, см | 110 |
| Ширина в упаковке, см | 46 |
| Высота в упаковке, см | 75 |
| Масса в упаковке, кг | 67 |

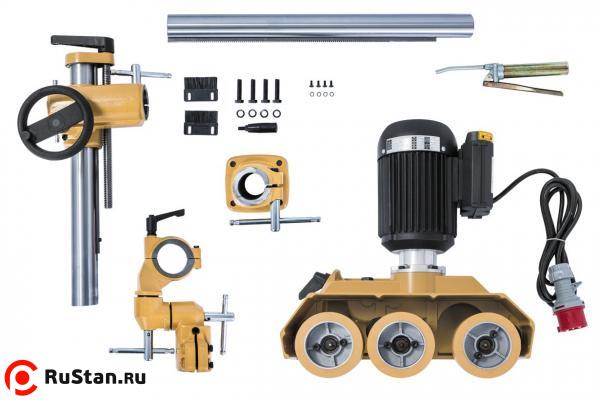

Комплектация
- Прессмасленка
