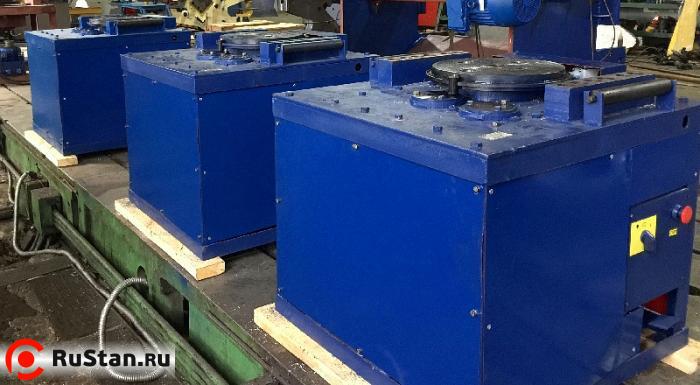

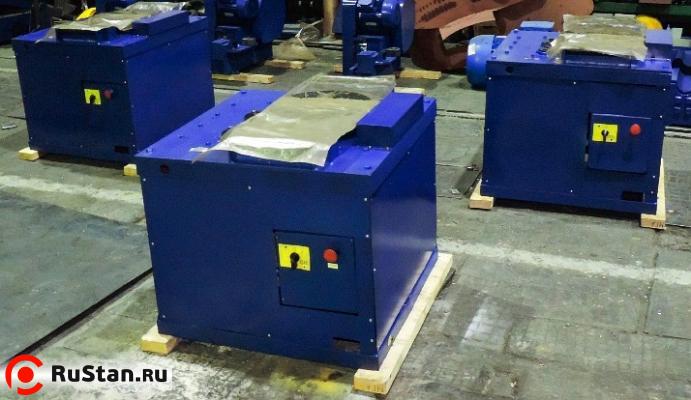

Станок для гибки арматуры МГА 2

Машина гибочная для прутков арматуры специальная МГА 2, предназначена для холодной гибки прутков арматуры железобетонных конструкций.

Машина гибочная может найти применение в цехах предприятий металлоконструкций, железобетонных конструкций и на строительных площадках под навесом, при эксплуатации в климатических зонах с умеренным климатом - исполнение УХЛ, категория размещения 4 по ГОСТ 15150 – 69. Неоспоримым достоинством станка МГА является возможность работы при отрицательных температурах.

Гибка арматуры применяется для изготовления отгибов арматурных стержней, крюков, полухомутиков, хомутиков и других арматурных элементов. Гибку арматуры можно проводить вручную, с применением различных гибочных приспособлений или с использованием гибочного оборудования.

Станок для гибки арматуры – это установка, которая осуществляет операцию сгибания заготовок, в результате чего они приобретают заданную форму и размеры. При этом любой станок для гибки арматуры меняет изначальные параметры заготовки. Происходит это за счет того, что во время сгибания наружные слои металла растягиваются, увеличиваются в размере, а внутренние – сжимаются и уменьшаются в размере. Только слои металла вдоль оси обрабатываемой заготовки сохраняют свои первоначальные размеры после операции. Поэтому при работе со станком для гибки арматуры очень важно – правильно определить размер заготовки. Все расчеты ведутся относительно нейтральной линии – так называют те слои металла заготовки, которые не изменяются в процессе сгибания. Если размер заготовки не указан, то его можно рассчитать самостоятельно. Расчет производят, подсчитывая размер заготовки по средней линии – длина прямолинейных участков плюс длина изогнутых участков.

Изгибание стержня арматуры станок для гибки арматуры выполняет между тремя роликами – центральным, изгибочным и упорным. Центральный и изгибочный ролики, установленные на рабочем диске станка для гибки арматуры, могут вращаться как в право, так и влево. В то время как упорный ролик закреплен неподвижно около диска. Упорный ролик держит стержень арматуры, не давая ему поворачиваться. А вокруг центрального ролика происходит изгиб стержня.

Станки бывают ручные и приводные различных типоразмеров. Ручной станок для гибки арматуры, как и все станки для гибки арматуры произведены по одной схеме, а отличаются изготовлением отдельных узлов, диаметром изгибаемых стержней, конструкцией привода, мощностью и габаритами. Так, мощность станка для гибки арматуры может колебаться от 1,5кВт – это так называемые маломощные станки, до 5,5кВт –максимально производительные.
