Компактный высокопроизводительный станок Stalex Q11-4x2500 предназначен для резки кровельного металла, алюминия, меди, латуни, пластика в строительных, монтажных предприятиях и производствах различной сложности.
Станок оснащен качественными долговечными ножами из инструментальной легированной стали 9CrSi, с твёрдостью закалки 45-50 HRC, с 4 режущими кромками на верхнем и нижнем ножах, толщина ножа 18мм. Кривошипно-шатунный механизм позволяет работать с высокой скоростью резки – до 20 циклов/минуту (в зависимости от толщины и материала), без перегрева станка (и дополнительным временем на его охлаждение), а также более низким потреблением энергии.
Особенности

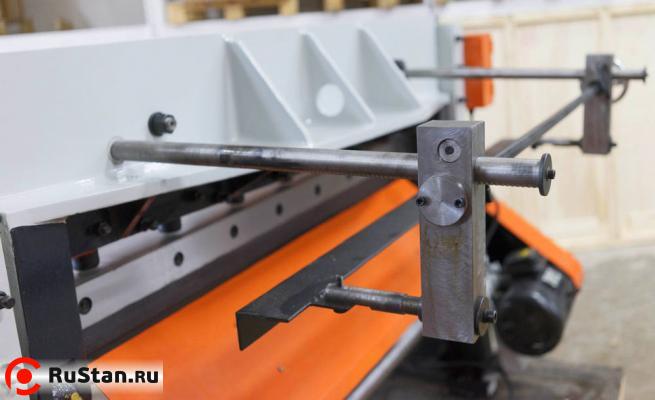

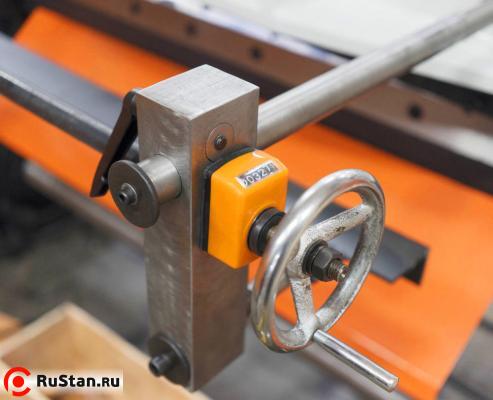

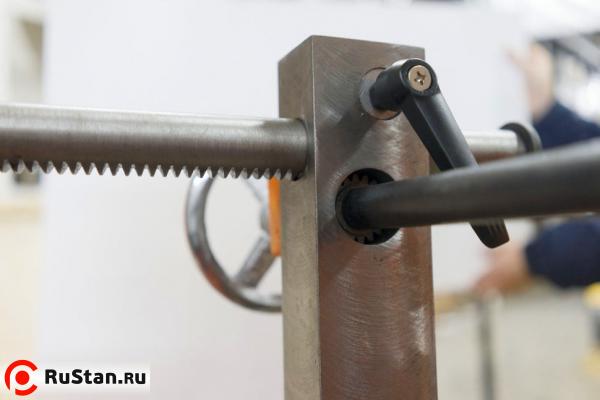

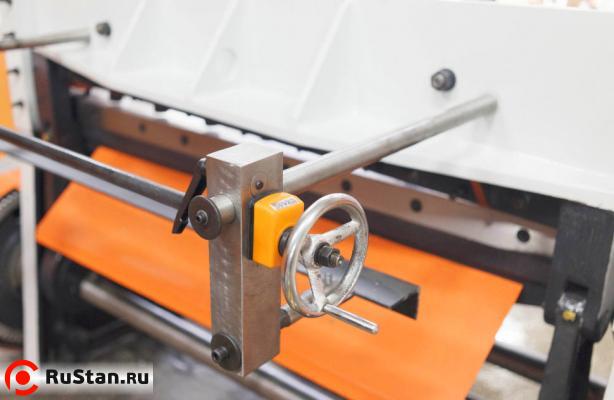

- Механический задний упор для точного позиционирования имеет счётчик длины.

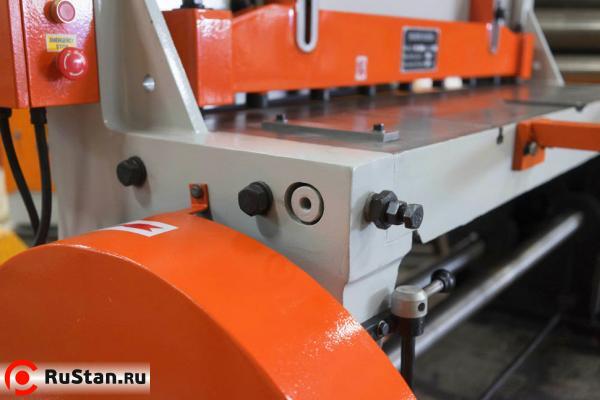

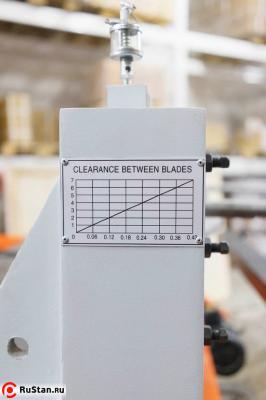

- Простая и быстрая регулировка зазора между ножами
- Верхний и нижний нож имеют четырехстороннюю заточку
- Ножной рычаг (ножная педаль от модели Q11-4x2000) позволяет оператору мобильно управлять гильотиной, одновременно работая с подачей листа
- Рабочий ход ограничен движением хода кривошипно-шатунного механизма и не регулируется

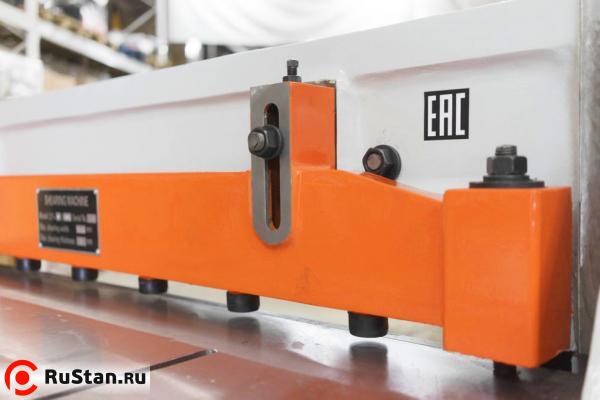

- Предварительный прижим материала перед моментом резки (прижимные пальцы имеют резиновую вставку)
- Расстояние от заднего упора до линии реза (съёмный упор) – 350 мм (500 мм для модели Q11-4x2000/2500/3200)
- Ширина рабочего стола до линии реза – 430 мм
- Длина передних удлинителей – 382 мм
- Количество передних удлинителей 1300; 1500; 2000; 2500/3200 – 2шт/3шт
- Боковой упор для фиксации листа по 90°
Технические характеристики Stalex Q11-4x2500 | |
---|---|
Характеристика | Значение |
Рабочая длина, мм | 2500 |
Рабочая толщина, мм | 4.0 |
Прочность обрабатываемого материала, Н/мм2 | ≤ 400 |
Угол резки | 2° |
Максимальное число резов в минуту, циклов в мин | 20 |
Механический задний упор, мм | 500 |
Марка стали (режущие ножи) | 9CrSi – Сталь инструментальная легированная |
Твердость (режущие ножи) | HRC45-50 |
Кол-во режущих кромок на верхнем и нижнем ноже | по 4 режущие кромки |
Ширина (толщина) ножей, мм | 18 |
Мощность двигателя, кВт | 5.5 |
Габаритные размеры, мм | 3700x1510x1490 |
Масса Stalex Q11-4x2500 нетто/брутто, кг | 3600/3850 |
* Макс. толщина - указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности σв, который не должен превышать параметр σв <400 MРa (1 Н/мм2 = 1 MPa).
Для работы с материалами, не входящих в группу углеродистые стали (такие как легированные стали, нержавеющие стали, холоднокатаные стали) необходимо проконсультироваться с сотрудниками компании-продавца. Макс. толщина резки при работе с нержавеющей сталью составить около 1,2мм (с пределом прочности σв <600 MРa), для моделей Q11-3х1300 и Q11-3х1500.
Макс. толщина резки при работе с нержавеющей сталью составить около 1,5мм (с пределом прочности σв <600 MРa), для моделей Q11-4х2000, Q11-4х2500 и Q11-4х3200.
При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв <400 MРa при работе с низкоуглеродистой сталью. И зависит не только от вида, сорта, термообработки материала, но и его длины и толщины, более точно определить макс. допустимую толщину - возможно только методом пробной резки.
