Компактный высокопроизводительный станок предназначен для резки кровельного металла, алюминия, меди, латуни, пластика в строительных, монтажных предприятиях и производствах различной сложности.

Станок оснащен качественными долговечными ножами из инструментальной легированной стали 9CrSi (российский аналог 9ХС), с твёрдостью закалки 56-60 HRC, с 2 режущими кромками на верхнем и нижнем ножах, толщина ножа 12мм. Кривошипно-шатунный механизм позволяет работать с высокой скоростью резки – до 30 циклов/минуту (в зависимости от толщины и материала).

Особенности станка:

  • Работа станка осуществляется через PLC контроллер, ориентированный на работу в промышленном производстве (через ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
  • Подсвечиваемая рабочая зона (лазерной линией реза не комплектуется)
  • Переносная ножная педаль, позволяет оператору мобильно управлять гильотиной, одновременно работая с подачей листа
  • Верхний и нижний нож имеют двустороннюю заточку
  • Цифровая система управления
  • Задняя защита с блокировкой
  • Счётчик кол-ва резов отображается на NC дисплее
  • Пневматическая система поддержки листа
  • Линейный рабочий стол с шариковыми опорами
  • Моторизированный задний упор с возможностью ручной тонкой настройки
  • Движение моторизированного заднего упора задаётся и отображается на NC дисплее
  • Длина хода заднего моторизированного упора 630мм (увеличение длины упора до 1000мм конструктивно невозможно)
  • Простая и быстрая регулировка зазора между ножами
  • Рабочий ход ограничен движением хода кривошипно-шатунного механизма и не регулируется
  • Предварительная система прижима материала перед моментом резки имеет резиновое уплотнение
  • Ширина (глубина) рабочего стола до линии реза – 403 мм (увеличение глубины раб. стола конструктивно невозможно)
  • Длина передних удлинителей до режущих ножей (вкл. рабочий стол) – 657 мм.
  • Боковой упор для фиксации листа по 90°

Основные элементы

  • Счётчик кол-ва резов
  • Упор для листа 90°
  • Пневматическая опора
  • Ножная педаль
  • Линейный рабочий стол с шариковыми опорами
  • Подсвечиваемая рабочая зона
  • Комплектация к станку

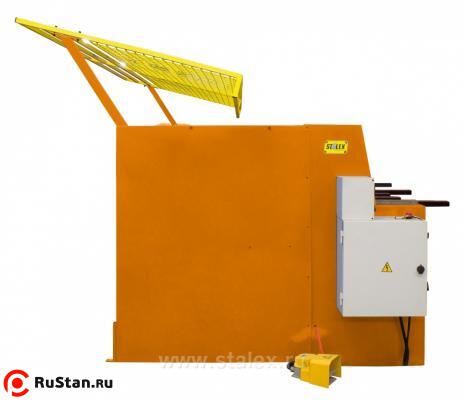

  • Электрошкаф
  • Предварительная система прижима материала перед моментом резки имеет резиновое уплотнение
  • Узел регулировки зазора между ножами + стопоры

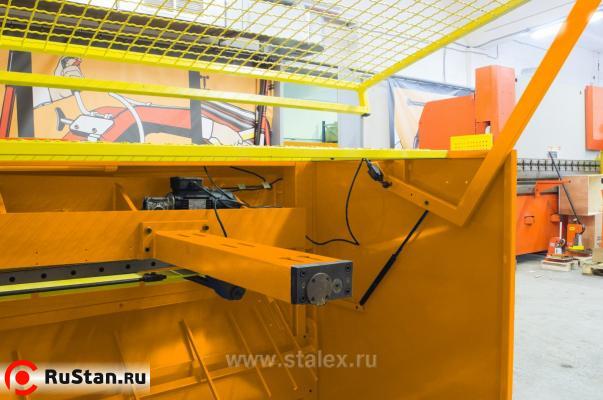

  • Моторизированный задний упор с возможностью ручной тонкой настройки
  • NC дисплей

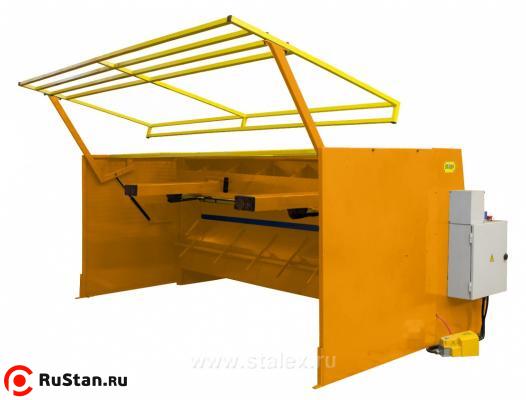

  • Задняя защита с блокировкой

Технические характеристики ручной гильотины Stalex Q11 4х2550 NC

Характеристика Значение
*Толщина металла, мм 0,8-4
Марка стали (режущие ножи) 9CrSi – Сталь инструментальная легированная
Твердость (режущие ножи) HRC56-60
Кол-во режущих кромок на верхнем и нижнем ноже по 2 режущие кромки
Размеры ножей: ширина(толщина)/высота/длина, мм 12/49/1285 (2 шт.)
Прочность обрабатываемого материала, Н/мм² ≤ 450
Максимальная длина реза, мм 2550
Угол резки 1,8°
Максимальное число резов в минуту (в том числе с макс. нагрузкой), циклов /минуту 30
Мощность двигателя, кВт 7,5
Моторизированный задний упор, мм 630
Размер упаковки, мм 3250x1160x1550
Масса STALEX Q11 4х2550 NC нетто/брутто, кг 2550/2800

*Макс. толщина - указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности σв, который не должен превышать параметр σв ≤450 MРa (1 Н/мм2 = 1 MPa).

Для работы с материалами, не входящих в группу углеродистые стали (такие как легированные стали, нержавеющие стали, холоднокатаные стали) необходимо проконсультироваться с сотрудниками компании-продавца. Макс. толщина резки при работе с нержавеющей сталью составить около 2мм (с пределом прочности σв ≤600 MРa), для моделей Q11-4х1300NC и Q11-4х2550NC.

При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв ≤450 MРa при работе с низкоуглеродистой сталью. И зависит не только от вида, сорта, термообработки материала, но и его длины и толщины, более точно определить макс. допустимую толщину - возможно только методом пробной резки.
