Горизонтальные одноосевые поворотные столы с хиртовым зацеплением предназначены для горизонтальных ОЦ. Встроенное хиртовое зацепление, состоящее из 3 частей, обеспечивает точность позиционирования ±2” или ±3”, в зависимости от требований заказчика. Повторяемость ±0.5”

За счет 3-компонентной конструкции зацепления, поверхность стола не приподнимается во время поворота. Система зажима с большой поверхностью контакта обеспечивает большую жесткость при силовом резании.

Червячное колесо из бронзово-никелевого сплава в сочетании с червяком из закаленной стали обеспечивают высокую точность позиционирования длительное время. Вращение в прямом и обратном направлении.

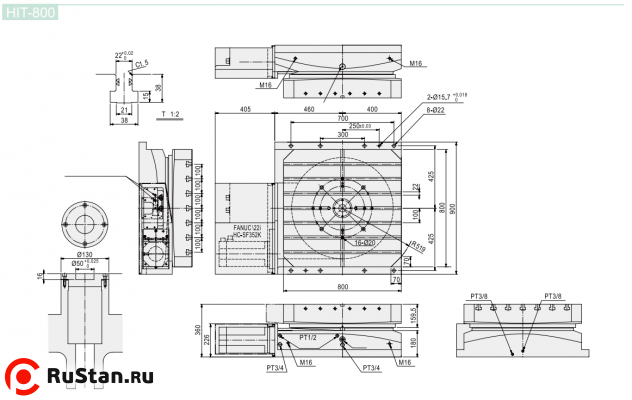

Технические характеристики HIT-800

Характеристика Ед. изм. Значение
Размер стола мм 800x800
Общая высота мм 360
Центральное отверстие мм 55Н7
Ширина Т-пазов мм 22Н7
Направление вращения CW / CCW
Мощность привода зажима/разжима кг/см2 Гидравлический, 35
Тип сервомотора Meldas тип НF-354S
Fanuc a22i
Siemens 1FK7101
Heidenhein QSY155D
Передаточное число 1:180
Минимальный угол град. 1
Максимальные обороты об/мин 11,1
Вес нетто (без двигателя) кг 1360
Усилие зажима кг*м 7000
Грузоподъемность кг 3000
Точность позиционирования с ±5"
