3 592 000 руб.
с НДС - на 05.11.2024 г.
| Модель: |  |
ГС526УЦ |
| Производитель: | Белоруссия |
|
| Изготовитель: |  |
Белоруссия |
- Описание
- Комментарии
- Отзывы

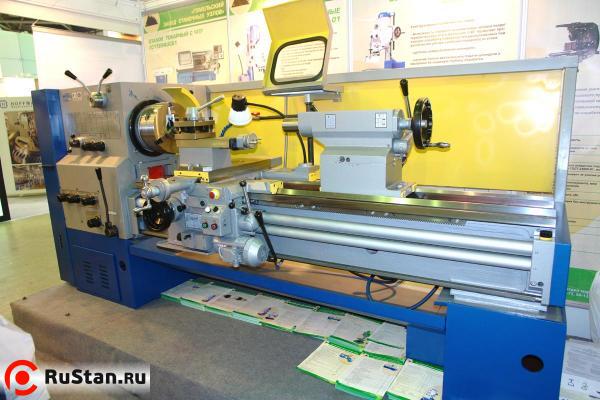

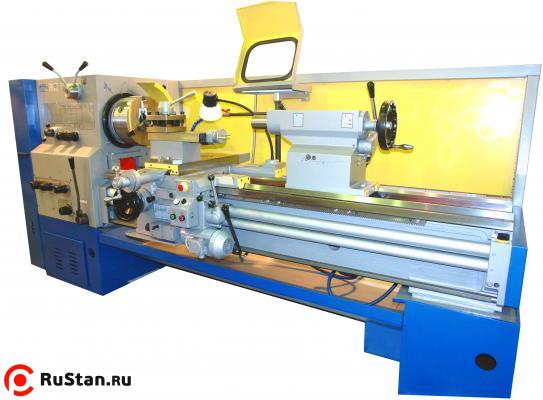

Токарно-винторезный станок ГС526УЦ с УЦИ предназначен для выполнения разнообразных токарных работ, а также для нарезания метрической, дюймовой, модульной и питчевой резьб.
Станки могут применяться в различных отраслях промышленности на всевозможных операциях для обработки разных материалов.
Особенности
По заказу покупателя возможно изготовление станка в различных исполнениях. Модификация отображается соответствующим индексом в конце наименования станка и имеет следующие варианты и значения:
- «С» - оснащение станка сверлильно-фрезерным приспособлением, предназначенным для выполнения сверлильных, фрезерных работ и нарезания резьбы под разными углами на деталях, установленных на суппорте станка (ГС526УС);
- «В» - станок с увеличенным наибольшим диаметром обработки заготовки над станиной (630мм) и суппортом (420мм) (ГС526УВ);
- «Г» - станок с выемкой в станине (ГС526УГ);
- «Д» - станок с увеличенным наибольшим диаметром прутка, проходящего через отверстие в шпинделе (89 мм) (ГС526УД);
- «Л» - станок с ценой деления лимба поперечного перемещения 0,02мм (ГС526УЛ);
- «М» - станок с механизированным приводом верхней части суппорта (ГС526УМ);
- «РЦ» - станок с устройством цифровой индексации и преобразователями линейных перемещений и с бесступенчатым регулированием частоты вращения шпинделя (ГС526УРЦ);
- «Е» - станок, соответствующий требованиям безопасности Директив ЕС и имеющий маркировку «СЕ».
Технические характеристики токарно-винторезного станка ГС526УЦ | |
|---|---|
| Характеристика | Значение |
| Расстояние между центрами, мм. | 1000 |
| Максимальный диаметр обработки над станиной, мм. | 500 |
| Максимальный диаметр обработки над суппортом, мм. | 275 |
| Максимальный диаметр обработки в выемке станины, мм. | 630* |
| Наибольшая длинна обрабатываемой заготовки над выемкой станины, мм. | 235* |
| Диаметр циллиндрического отверстия в шпинделе, мм. | 55 |
| Конус шпинделя | Морзе 6 ГОСТ 13214 |
| Конец шпинделя | 6К ГОСТ 12593, фланец D=170 мм |
| Частота вращения шпинделя, мин -1 | 16 - 2000 |
| Количество скоростей прямого вращения шпинделя | 22 |
| Количество скоростей обратного вращения шпинделя | 22 |
| Наибольший крутящий момент на шпинделе, Нм | 1000 |
| Число ступеней подач | 24 |
| Диапазон продольной подачи, мм./об. | 0,05 - 2,8 |
| Диапазон поперечной подачи, мм./об. | 0,025 - 1,4 |
| Скорость быстрого продольного перемещения суппорта, м/мин. | 3,6 |
| Скорость быстрого поперечного перемещения суппорта, м/мин. | 1,8 |
| Центр в пиноли задней бабки | Морзе 5 ГОСТ 13214 |
| Ход пиноли, мм. | 150 |
| Высота резца, установленного в резцедержателе, мм. | макс. 25 |
| Шаг нарезаемой метрической резьбы (число ступеней), мм. | 0.5 - 112 |
| Шаг нарезаемой модульной резьбы (число ступеней), модуль | 0.5 - 112 |
| Шаг нарезаемой дюймовой резьбы (число ступеней), нит./1` | 56 - 0.5 |
| Шаг нарезаемой питчевой резьбы (число ступеней), питч | 56 - 0.5 |
| Класс точности | П |
| Мощность привода главного движения, кВт | 7,5(11) |
| Установленная суммарная мощность, кВт | 8,05 (11,55)* |
| Номинальное напряжение питания, В | 380 |
| Габаритные размеры, мм. | 2800 х 1265 х 1305 |
| Масса ГС526УЦ , кг. | 3100 |
| * - специальное исполнение (заказ) | |
Комплект поставки
- Станок в сборе;
- RSTN - кулачок
- Патрон 3-х кулачковый диам. 250 мм.;
- 086.5300.000 комплект сменных зубчатых колес:
- 086.5300.001 колесо зубчатое сменное Z=45; m =2;
- 086.5300.009 колесо зубчатое сменное Z=73; m =2;
- 086.5300.011 колесо зубчатое сменное Z=86; m =2;
- 086.5300.013 колесо зубчатое сменное Z=72; m =2;
- 086.5300.002 колесо зубчатое сменное Z=48; m =2;
- 086.5300.010 колесо зубчатое сменное Z=80; m =2.
- 086.6000.000 комплект инструмента – 1 шт.;
- 086.6002.000 ключ к электрошкафу – 1 шт.;
- техническая документация (руководство пользователя).
Дополнительная оснастка (поставляется за отдельную плату)
- 086.0400.000-01 суппорт с механическим приводом;
- 086.0500.000-01 каретка с механическим приводом суппорта;
- 086.5300.003 колесо зубчатое сменное Z=57; m =2;
- 086.5300.005 колесо зубчатое сменное Z=60; m =2;
- 086.5300.006 колесо зубчатое сменное Z=66; m =2;
- 086.5300.012 колесо зубчатое сменное Z=90; m =2.
- Втулки ГОСТ 13598:
- 6100-0143 (3/2) – 1 шт.;
- 6100-0146 (5/3) – 1 шт.;
- 6100-0147 (5/4) – 1 шт.
- Клинья ГОСТ 3025:
- 7851-0012 (1/2) – 1 шт.;
- 7851-0013 (3) – 1 шт.;
- 7851-0014 (4) – 1 шт.
- Оправка 6039-0009 ГОСТ 2682;
- Центр вращающийся А-1-5-Н ГОСТ 8742;
- Центр упорный 7032-0035 Морзе 5ПТ (ГОСТ 13214);
- Центр упорный 7032-0043 Морзе 6ПТ (ГОСТ 13214);
- 086.1900.000 патрон поводковый;
- 086.2200.000 упор микрометрический продольного хода;
- 086.2300.000 люнет подвижный;
- 086.2600.000 люнет неподвижный;
- ОК101.0000.000 опора клиновая – 4 шт.;
- 086.1700.000 резцедержатель задний;
- 086.1700.000 линейка конусная.
