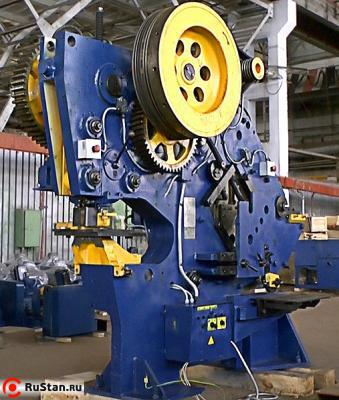

Пресс-ножницы комбинированные НГ5225 с четырьмя рабочими зонами позволяют выполнять на одной машине несколько типов операций без предварительной перенастройки ножниц, в любой последовательности и без смены инструмента, что обеспечивает гибкую и экономичную обработку проката, как в крупном машиностроительном производстве, так и любой ремонтной мастерской.

Пресс-ножницы комбинированные производят:

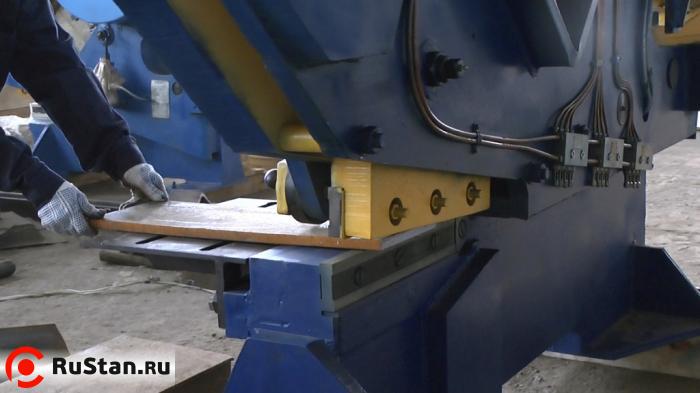

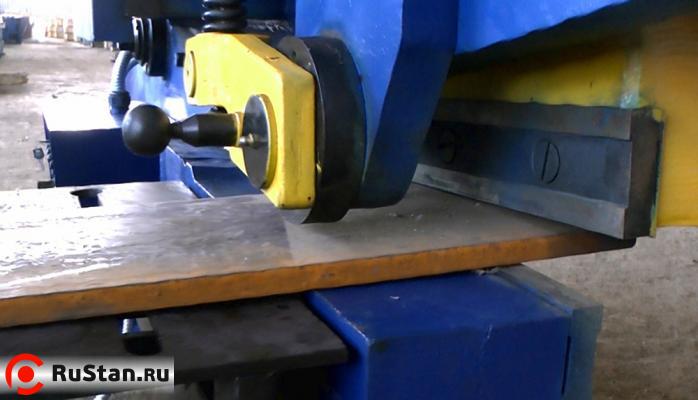

  • отрезку полосы;
  • отрезку проката без разметки до 1000 мм по упору;

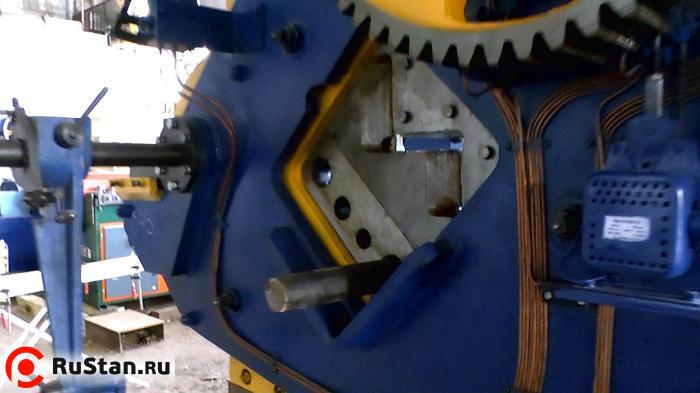

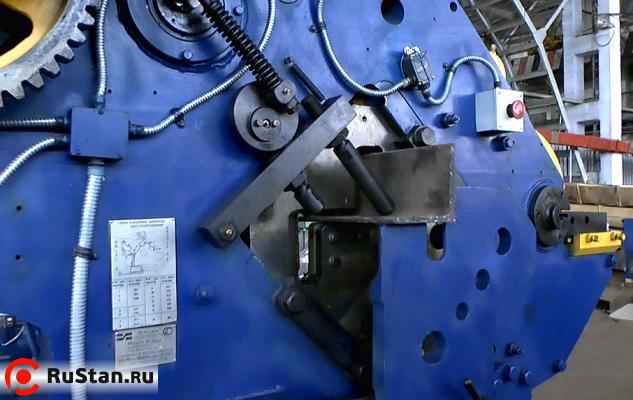

  • отрезку уголка, круга, швеллера, двутавра, шахтного профиля;
  • пробивку пазов;

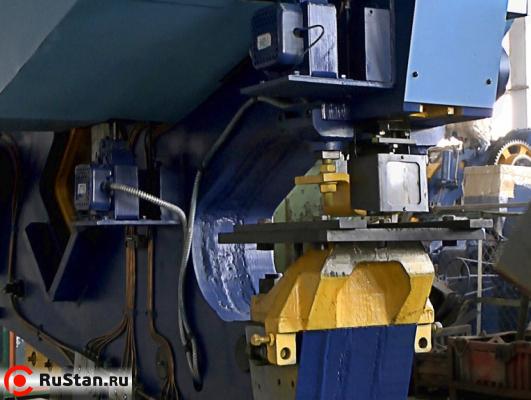

  • пробивку отверстий круглой, прямоугольной, квадратной и любой другой формы.

Для облегчения перемещения сортового и фасонного проката при подаче их в рабочую зону ножниц возможно использование модуль-рольганга приводного модели МРП3 и не приводного модели МРН3.


Технические характеристики НГ5225

Характеристика Значение
Электродвигатель (тип) АИР100S2У3
Мощность, кВт 15
Частота вращения, мин -1 1500
Наибольшие размеры обрабатываемого проката, при σв ≤ 500 МПа , мм
- Толщина и ширина полосы, мм 40х200
- Резка под углом 90 200х200х20
- Диаметр круга, мм 75
- Резка под углом 45 160х160х16
- Швеллер 33*
- Двутавр 33*
Пробиваемое отверстие (диаметр, толщина материала), мм 42х32
Наибольшие размеры пробиваемых пазов прямоугольной формы (толщина , ширина, длина), мм: 16х95х144
Частота ходов ползуна (одиночных, не более), мин-1 9
Номинальное усилие пресса, кН (тс) 1600 (160)
Расстояние от оси ползуна пресса до станины, не менее, мм 750
Габаритные размеры, мм 3245х1260х2840
Масса НГ5225 , кг 9725

* Отрезка проката выполняется специальным инструментом, поставляемым за дополнительную плату.
