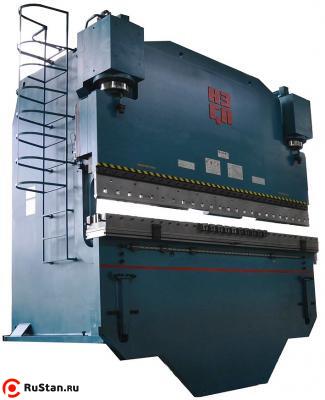

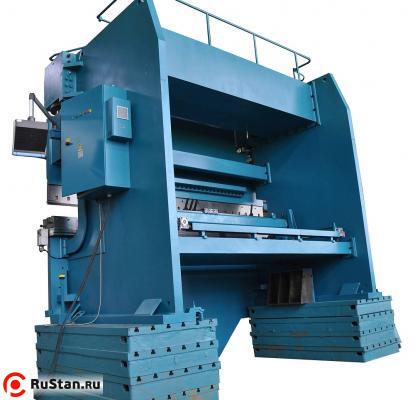

Листогибочный гидравлический пресс ИБ1441

Пресс листогибочный гидравлический, усилием 1250 т.с. модели ИБ1441 предназначен для изготовления, методом гибки различных деталей из листового и полосового проката. При применении специального инструмента можно производить вырубку деталей и пробивку отверстий в заготовках, гибку сложных профилей.

Пресс листогибочный гидравлический обладает высокой эффективностью производства и достаточной точностью при гибке листового металла. Для гибки заготовок различной толщины, формы и размера используется сменный инструмент: пуансон, установленный на ползуне и матрица с ручьями разной ширины, установленная на столе пресса.

При помощи таблицы усилий гибки, можно рассчитать ориентировочное усилие пресса для обеспечения гиба из расчета толщины листа и длины изгибаемого участка. Применение гидравлического привода позволяет предотвратить случаи перегрузки, обусловленные изменением толщины листа или неправильным выбором ручья матрицы.

Для данного станка характерны плавный ход, незначительный шум и легкость эксплуатации, а его расчетное давление остается стабильным в течение всего рабочего процесса. Пресс изготавливается в климатическом исполнении «УХЛ» категории размещения 4 ГОСТ 15150-69 и предназначается для эксплуатации в помещениях с температурой воздуха +1°до+35°С. Группа условий эксплуатации легкая (Л) согласно ГОСТ 15150-69.

Схема и обозначение осей листогибочного пресса.

• Х - горизонтальная настройка параллельности заднего упора;
• Х1; Х2 - настройка наклона заднего упора в горизонтальной плоскости;
• R - вертикальная настройка заднего упора;
• R1; R2 - независимая вертикальная настройка пальцев заднего упора;
• Z1; Z2 - независимая горизонтальная настройка пальцев заднего упора;
• Y1; Y2 - вертикальная настройка хода подвижной траверсы (ползун);
• B - настройка системы компенсации прогиба стола (бомбирование инструмента)

Таблица определения усилий гиба в зависимости от размеров заготовки (толщина, ширина) и пролеты ручья матрицы.

Листогибы могут быть оснащены ЧПУ по требованию заказчика.

Базовая комплектация

• Листогибочный пресс в сборе;

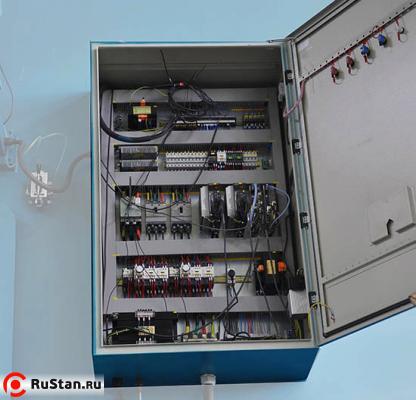

• Электрошкаф управления листогиба;

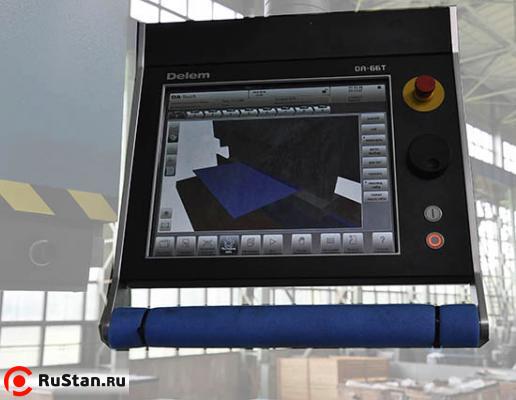

• Пульт управления (контроллер) прессом;

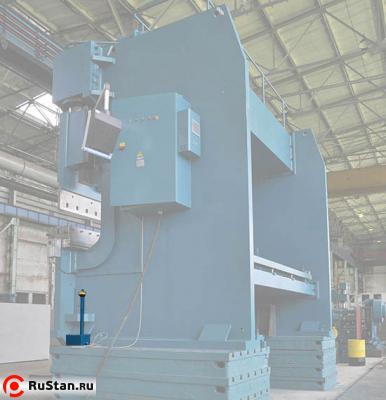

• Педаль управления - переносная;

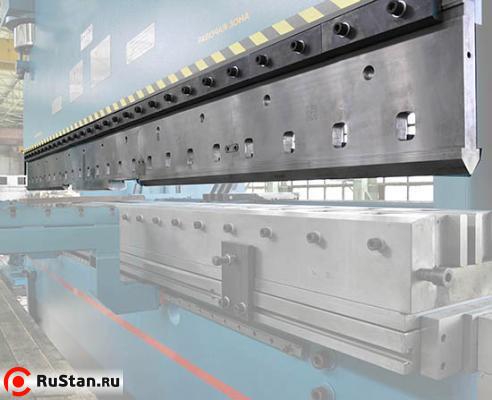

• Гибочный инструмент – универсальный (матрица и пуансон);

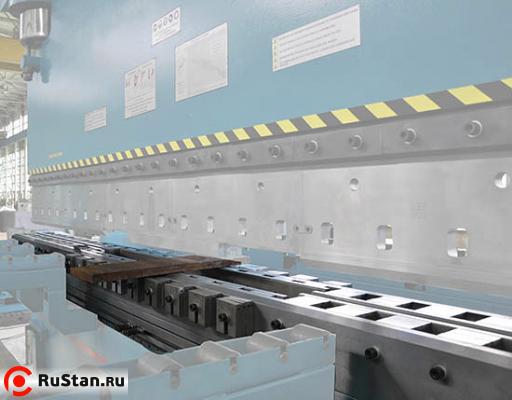

• Стол гибочный;

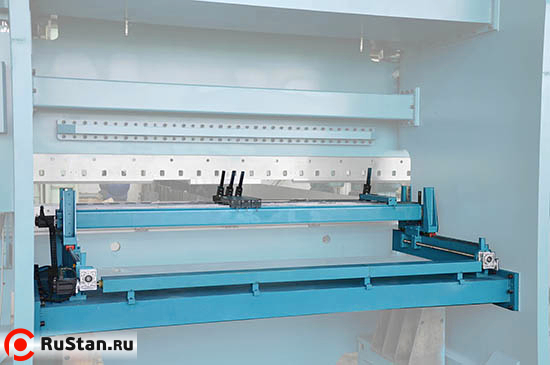

• Упор задний с электро-механическим приводом;
• Руководство по эксплуатации, ЗИП, паспорт.

Дополнительное оборудование

• Передняя поддержка листа;
• Система компенсации прогиба стола (система бомбирования);
• Системы зажима инструмента;
• Лазерная система контроля угла гибки;
• Система автоматической подачи заготовок;
• Задний упор;
• Система УЦИ и ЧПУ;
• Специализированный гибочный инструмент;
• Системы безопасности: Световая завеса Sick C4000 и лазерная система безопасности LazerSafe;
• Система охлаждения и нагревания масла;
• Защитные двери;
• Системы извлечения готовых изделий;
• Магнитные упоры;
• Защитная пленка для гибки легко повреждаемых материалов;
• Морская упаковка;
• Освещение рабочей зоны;
