Устройство и работа ножниц НГ3418

Станина ножниц сварная, состоит из правой и левой стоек, соединенных между собой траверсой и стяжками. Между стойками закрепляется стол, на котором установлены неподвижные ножи. Стол имеет возможность перемещаться для регулировки зазора между подвижными и неподвижными ножами. Подвижные ножи крепятся на ножевой балке, которая приводится в движение двумя гидроцилиндрами через рычажный механизм. Ось рычажного механизма вращается в опорах, жестко связанных со стойками и траверсой станины.

Цилиндры через цапфы установлены в кронштейнах, которые жестко крепятся на траверсе станины. Ножевая балка двигается вертикально в направляющих, закрепленных на стойках станины. В собственных направляющих перемещается прижимная балка. Прижимная балка прижимает заготовку к столу с помощью плунжерных гидроцилиндров, которые передают усилие от стоек к балке. Подъем прижимной балки осуществляется ножевой балкой при обратном ходе. На балке ножевой закреплен упор задний, который предназначен для упора заготовки перед резкой. Перемещение упора производится при помощи маховичка, расположенного с задней стороны гильотинных ножниц.

Гильотинные ножницы могут быть оснащены ЧПУ по требованию заказчика.


Технические характеристики НГ3418

Характеристика Значение
Наибольшая толщина разрезаемого листа, мм 6
Наибольшая ширина разрезаемого листа, мм 2500
Наибольшая длина отрезаемой полосы по заднему упору, мм 500
Число ходов ножа в минуту 12

Базовая комплектация

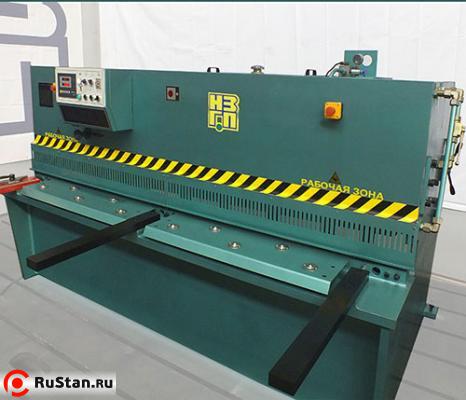

  • Гильотинные ножницы в сборе;
  • Пульт управления (контроллер) ножницами;

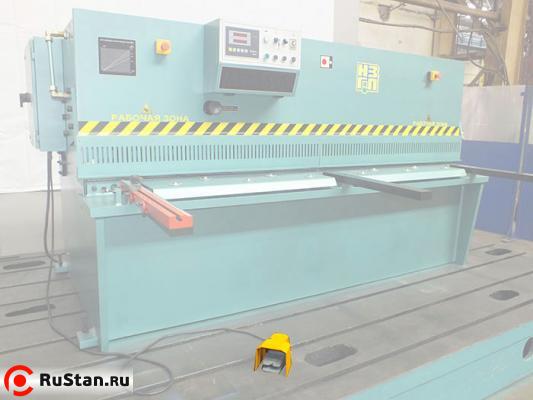

  • Педаль управления - переносная;

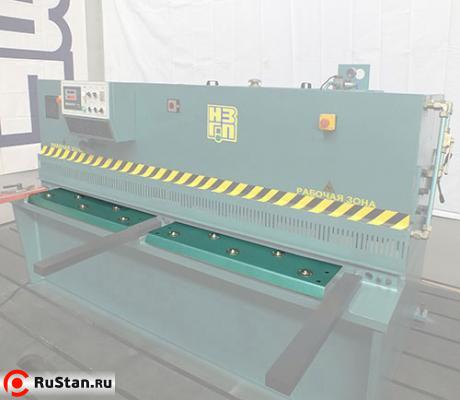

  • Рабочий стол оснащенный шариковыми опорами;

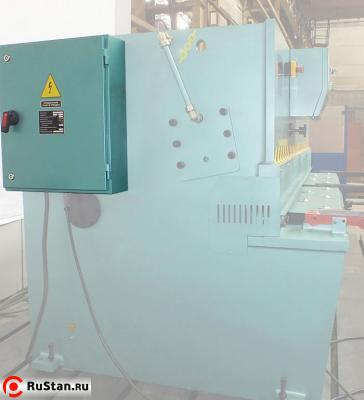

  • Электрошкаф управления ножницами;

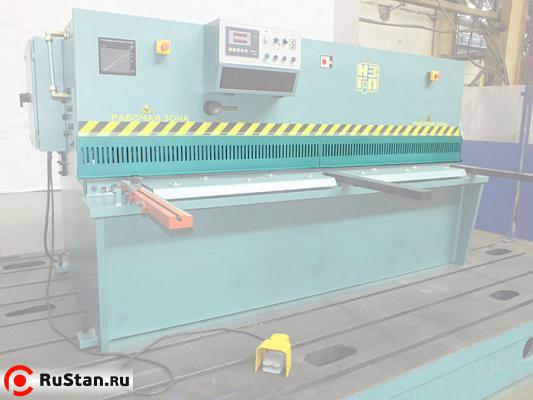

  • Решетчатое ограждение зоны реза металла;
  • Стандартный задний моторизированный упор;
  • Электронный счетчик ходов;

Дополнительное оборудование

  • Установка числового программного управления - ЧПУ;
  • Установка системы подогрева рабочей жидкости;
  • Моторизированный задний упор с увеличенным ходом;
  • Моторизированный задний упор с возможностью подъема над листом;
  • В зависимости от модели - установка дополнительной секции для возможности рубки сортового и профильного проката;
  • Два типа рольгангов для более легкого передвижения разрезаемого металла в зону реза;
  • Два типа откатных тележек для облегчения вывоза отрезаемых заготовок из зоны ножниц;
  • Пневматическая поддержка тонкого листа;
  • Передний боковой упор;
  • Фронтальные удлинители рабочего стола;
  • Освещение рабочей зоны с лазерным указателем линии реза.
