Гильотинные ножницы НА3718
| Модель: |  |
НА3718 |
| Изготовитель: |  |
Россия |
- Описание
- Комментарии
- Отзывы
Гильотинные ножницы НА3718 используются для прямолинейной резки полосового и листового материала. Гильотины нелидовского завода отличаются надёжностью, простотой в управлении, высокой точностью и качеством реза – края разрезаемого материала остаются ровными, на них не появляется заусенец. Данная модель оснащена наклонным ножом, а значит для резки не требуется особых усилий.
Основные элементы станка:- Станина;
- Стол с шариковыми опорами;
- Прижимная балка, гидроприжимы;
- Ножевая балка;
- Задний упор.
Сварной прочный корпус обеспечивает максимальную точность резки. Базовая модель оснащена контроллером, переносной педалью управления, защитной решёткой, электрошкафом АУ и моторизированным задним упором. При необходимости ножницы дополнительно комплектуются:
- Установкой ЧПУ (программного управления).
- Рольгангом для подачи листа в зону реза (приводной или бесприводной – по выбору).
- Откатными тележками двух типов.
- Боковым передним упором.
- Системой подогрева.
- Дополнительной секцией для рубки профильного и сортового проката. Пневматическим устройством поддержки металла.
- Осветительным прибором.
- Удлинителем (фронтальным) рабочего стола.
Прижимная балка, состоит из нескольких масляных цилиндров, обеспечивающих давление, которые установлены на передней части станины. Штоки цилиндров преодолевают тяговое усилие пружины и опускаются вниз под действием давления масла. После резки прижимы вернутся в исходное положение посредством тягового усилия пружины. Давление прижимов может быть увеличено с увеличением толщины листа.
Гильотинные ножницы модели НА3718 отличаются удобством и простотой управления (не требуют специальных навыков), плавным и точным резом, могут работать при низких температурах.
Гильотинные ножницы могут быть оснащены ЧПУ по требованию заказчика.
Технические характеристики НА3718 |
|
|---|---|
| Характеристика | Значение |
| Наибольшая толщина разрезаемого листа, мм | 6 |
| Наибольшая ширина разрезаемого листа, мм | 2000-6000 |
| Наибольшая длина отрезаемой полосы по заднему упору, мм | 600 |
| Число ходов ножа в минуту | 12-30 |
| Угол резки | 30′-1°30′ |
| Потребляемая мощность, кВт | 7,5 |
| Габариты (ВхШхГ), мм | 2650х1500х1600 |
Базовая комплектация

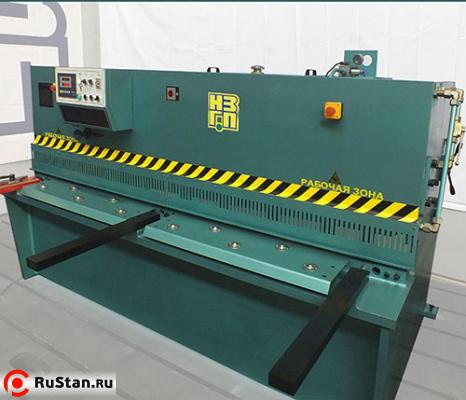

- Гильотинные ножницы в сборе;

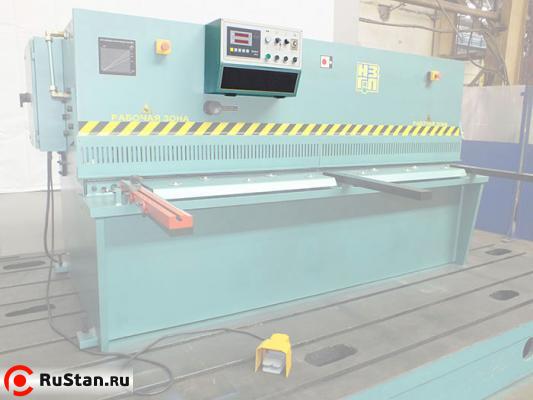

- Пульт управления (контроллер) ножницами;

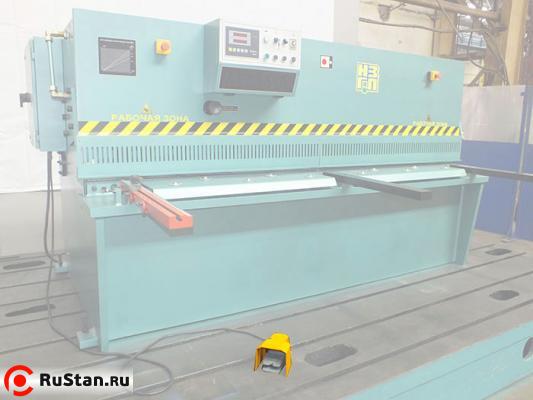

- Педаль управления - переносная;
- Рабочий стол оснащенный шариковыми опорами;

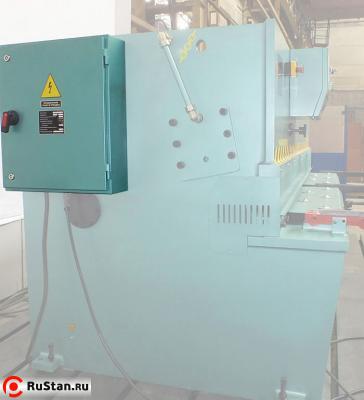

- Электрошкаф управления ножницами;
- Решетчатое ограждение зоны реза металла;
- Стандартный задний моторизированный упор;
- Электронный счетчик ходов;
Дополнительное оборудование
- Установка числового программного управления - ЧПУ;
- Установка системы подогрева рабочей жидкости;
- Моторизированный задний упор с увеличенным ходом;
- Моторизированный задний упор с возможностью подъема над листом;
- В зависимости от модели - установка дополнительной секции для возможности рубки сортового и профильного проката;
- Два типа рольгангов для более легкого передвижения разрезаемого металла в зону реза;
- Два типа откатных тележек для облегчения вывоза отрезаемых заготовок из зоны ножниц;
- Пневматическая поддержка тонкого листа;
- Передний боковой упор;
- Фронтальные удлинители рабочего стола;
- Освещение рабочей зоны с лазерным указателем линии реза.
