4 456 292 руб.
с НДС - на 05.11.2024 г.
Модель: | ГС526УГМ-02 |
|
Артикул: | ГС526УГМ-02 |
|
Производитель: | Белоруссия |
|
Изготовитель: | Белоруссия |
- Описание
- Комментарии
- Отзывы

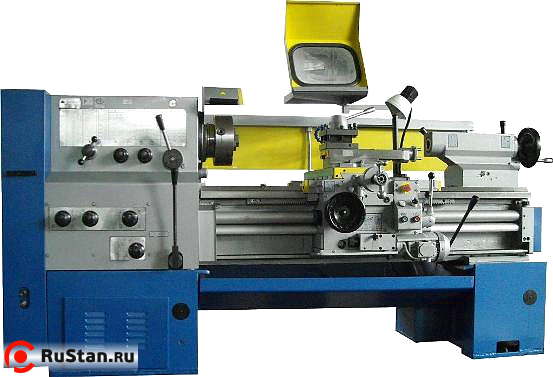

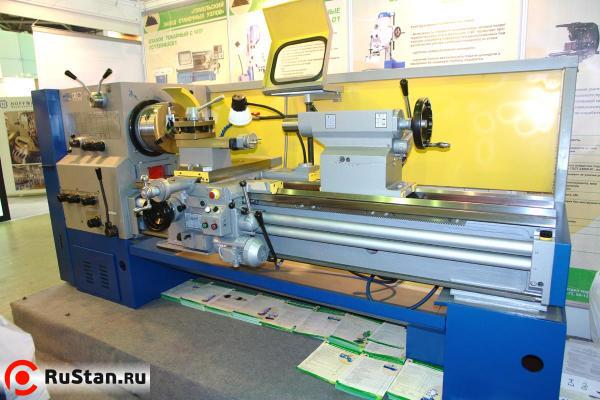

Токарно-винторезный станок ГС526УГМ-02 предназначен для выполнения разнообразных токарных работ и для нарезания резьб: метрической, модульной, дюймовой, питчевой.
Особенности
- Станок класса точности П;
- На базе данной модели возможно изготовление станка в различных исполнениях - с увеличенным диаметром отверстия в шпинделе; с увеличенным диаметром обработки; с механизированным приводом верхней части суппорта; с бесступенчатым регулированием частоты вращения шпинделя; с устройством цифровой индикации (УЦИ) и т.д.
Вариант исполнения отображается в конце наименования модели станка соответствующим индексом, которые имеют следующие значения:
- индекс «С» (ГС526УС-02) означает оснащение станка сверлильно-фрезерным приспособлением, предназначенным для выполнения сверлильных, фрезерных работ и нарезания резьбы под разными углами на деталях, установленных на суппорте станка;
- индекс «В» (ГС526УВ-02) означает, что станок идет с увеличенным наибольшим диаметром обработки заготовки над станиной (630мм) и суппортом (420мм);
- индекс «Г» (ГС526УГ-02) означает наличие выемки в станине (ГАП);
- индекс «Д» (ГС526УД-02) означает увеличенный диаметр отверстия в шпинделе (89 мм);
- индекс «Л» (ГС526УЛ-02) означает установку лимба поперечного перемещения с ценой деления 0,02мм;
- индекс «М» (ГС526УМ-02) означает комплектацию механизированным приводом верхней части суппорта;
- индекс «Ц» (ГС526УЦ-02) означает комплектацию устройством цифровой индексации (УЦИ) и преобразователями линейных перемещений (основные варианты устанавливаемых УЦИ: "СКБ ИС" - маркировка "Ц2"; «Fagor» - маркировка "Ц1"; ДРА2000 (Польша) - маркировка "Ц3");
- индекс «РЦ» (ГС526УРЦ-02) означает комплектацию устройством цифровой индексации, преобразователями линейных перемещений и бесступенчатым регулированием частоты вращения шпинделя;
- индекс «Е» (ГС526УРЦ-02) означает вариант исполнения станка с соответствием требованиям безопасности Директив ЕС и имеющий маркировку «СЕ».
Итоговая маркировка модели содержит индексы примененных модификаций, например ГС526УДМЦ-02 - это станок с увеличенным диаметром отверстия в шпинделе, механизированным приводом верхней части суппорта и цифровой индикацией.
Технические характеристики ГС526УГМ-02 | |
---|---|
Характеристика | Значение |
Расстояние между центрами, мм. | 2000 |
Максимальный диаметр обработки над станиной, мм. | 500 |
Максимальный диаметр обработки над суппортом, мм. | 275 |
Максимальный диаметр обработки в выемке станины, мм. | 630* |
Наибольшая длинна обрабатываемой заготовки над выемкой станины, мм. | 235* |
Конус шпинделя | Морзе 6 ГОСТ 13214 |
Конец шпинделя | 6К ГОСТ 12593, фланец D=170 мм |
Диаметр циллиндрического отверстия в шпинделе, мм. | 55 |
Количество скоростей прямого вращения шпинделя | 22 |
Количество скоростей обратного вращения шпинделя | 22 |
Диапазон частот вращения шпинделя, об./мин. | 16 - 2000 |
Наибольший крутящий момент на шпинделе, Нм | 1000 |
Число ступеней подач | 24 |
Диапазон продольной подачи, мм./об. | 0,05 - 2,8 |
Диапазон поперечной подачи, мм./об. | 0,025 - 1,4 |
Скорость быстрого продольного перемещения суппорта, м/мин. | 3,6 |
Скорость быстрого поперечного перемещения суппорта, м/мин. | 1,8 |
Шаг нарезаемой метрической резьбы (число ступеней), мм. | 0.5 - 112 |
Шаг нарезаемой модульной резьбы (число ступеней), модуль | 0.5 - 112 |
Шаг нарезаемой дюймовой резьбы (число ступеней), нит./1` | 56 - 0.5 |
Шаг нарезаемой питчевой резьбы (число ступеней), питч | 56 - 0.5 |
Центр в пиноли задней бабки | Морзе 5 ГОСТ 13214 |
Ход пиноли, мм. | 150 |
Высота резца, установленного в резцедержателе, мм. | 25 |
Класс точности | П |
Мощность привода главного движения, кВт | 7.5 (11*) |
Установленная суммарная мощность, кВт | 8,05 (11,55)* |
Напряжение питания, В | 380 |
Габаритные размеры (LxBxH), мм. | 3880 х 1265 х 1305 |
Масса ГС526УГМ-02 , кг. | 3680 |
* - специальное исполнение (заказ) |
Комплект поставки
- Станок в сборе;
- RSTN - кулачок
- Патрон 3-х кулачковый диаметром 250 мм. (3-250.35.14П);
- Ограждение патрона;
- Ограждение суппорта;
- Пневмооборудование для разгрузки задней бабки;
- 086.5300.000 комплект сменных зубчатых колес:
- 086.5300.001 колесо зубчатое сменное Z=45; m =2;
- 086.5300.009 колесо зубчатое сменное Z=73; m =2;
- 086.5300.011 колесо зубчатое сменное Z=86; m =2;
- 086.5300.013 колесо зубчатое сменное Z=72; m =2;
- 086.5300.002 колесо зубчатое сменное Z=48; m =2;
- 086.5300.010 колесо зубчатое сменное Z=80; m =2.
- 086.6000.000 комплект инструмента – 1 шт.;
- 086.6002.000 ключ к электрошкафу – 1 шт.;
- техническая документация (руководство пользователя).
Дополнительная оснастка (поставляется за отдельную плату)
- Патрон 4-х кулачковый диаметром 250 мм. (4-250.35.14);
- 086.0400.000-01 суппорт с механическим приводом;
- 086.0500.000-01 каретка с механическим приводом суппорта;
- 086.5300.003 колесо зубчатое сменное Z=57; m =2;
- 086.5300.005 колесо зубчатое сменное Z=60; m =2;
- 086.5300.006 колесо зубчатое сменное Z=66; m =2;
- 086.5300.012 колесо зубчатое сменное Z=90; m =2.
- Втулки ГОСТ 13598:
- 6100-0143 (3/2) – 1 шт.;
- 6100-0146 (5/3) – 1 шт.;
- 6100-0147 (5/4) – 1 шт.
- Клинья ГОСТ 3025:
- 7851-0012 (1/2) – 1 шт.;
- 7851-0013 (3) – 1 шт.;
- 7851-0014 (4) – 1 шт.
- Оправка 6039-0009 ГОСТ 2682;
- Центр вращающийся 7032-4158-03 (вариант А-1-5-Н ГОСТ 8742);
- Центр вращающийся грибковый 7032-4158-15 (30-190/95-175)
- Центр упорный 7032-0035 Морзе 5ПТ (ГОСТ 13214);
- Центр упорный 7032-0043 Морзе 6ПТ (ГОСТ 13214);
- 16ВТ20.92.000 патрон поводковый;
- 086.2200.000 упор микрометрический продольного хода;
- 086.2300.000 люнет подвижный;
- 086.2600.000 люнет неподвижный;
- ОК101.0000.000 опора клиновая – 4 шт.;
- 086.1700.000 резцедержатель задний;
- 086.1700.000 линейка конусная.
