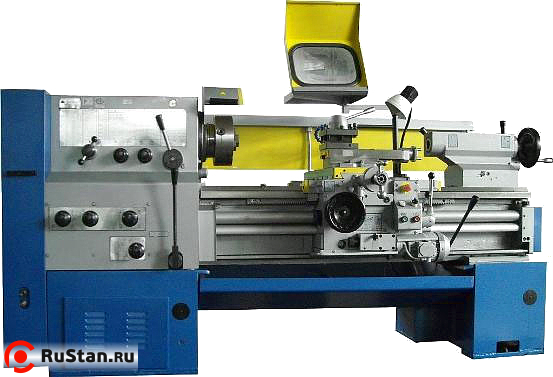

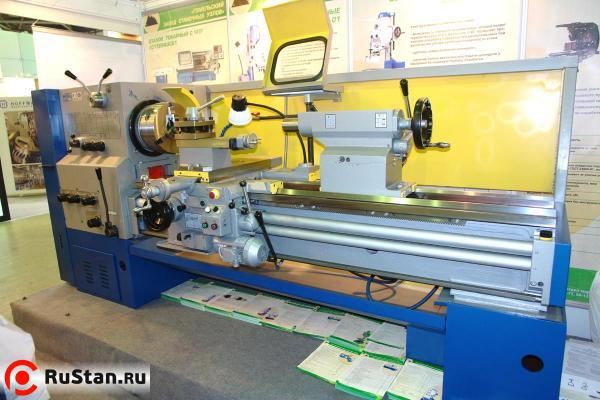

Токарно-винторезный станок ГС526УРЦ-02 с УЦИ

Токарно-винторезный станок ГС526УРЦ-02 предназначен для выполнения разнообразных токарных работ и для нарезания резьб: метрической, модульной, дюймовой, питчевой.

Особенности

• Станок класса точности П;
• На базе данной модели возможно изготовление станка в различных исполнениях - с увеличенным диаметром отверстия в шпинделе; с увеличенным диаметром обработки; с механизированным приводом верхней части суппорта; с бесступенчатым регулированием частоты вращения шпинделя; с устройством цифровой индикации (УЦИ) и т.д.

Вариант исполнения отображается в конце наименования модели станка соответствующим индексом, которые имеют следующие значения:

• индекс «С» (ГС526УС-02) означает оснащение станка сверлильно-фрезерным приспособлением, предназначенным для выполнения сверлильных, фрезерных работ и нарезания резьбы под разными углами на деталях, установленных на суппорте станка;
• индекс «В» (ГС526УВ-02) означает, что станок идет с увеличенным наибольшим диаметром обработки заготовки над станиной (630мм) и суппортом (420мм);
• индекс «Г» (ГС526УГ-02) означает наличие выемки в станине (ГАП);
• индекс «Д» (ГС526УД-02) означает увеличенный диаметр отверстия в шпинделе (89 мм);
• индекс «Л» (ГС526УЛ-02) означает установку лимба поперечного перемещения с ценой деления 0,02мм;
• индекс «М» (ГС526УМ-02) означает комплектацию механизированным приводом верхней части суппорта;
• индекс «Ц» (ГС526УЦ-02) означает комплектацию устройством цифровой индексации (УЦИ) и преобразователями линейных перемещений (основные варианты устанавливаемых УЦИ: "СКБ ИС" - маркировка "Ц2"; «Fagor» - маркировка "Ц1"; ДРА2000 (Польша) - маркировка "Ц3");

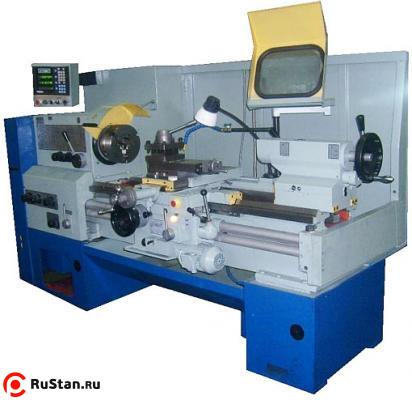

• индекс «РЦ» (ГС526УРЦ-02) означает комплектацию устройством цифровой индексации, преобразователями линейных перемещений и бесступенчатым регулированием частоты вращения шпинделя;
• индекс «Е» (ГС526УРЦ-02) означает вариант исполнения станка с соответствием требованиям безопасности Директив ЕС и имеющий маркировку «СЕ».

Итоговая маркировка модели содержит индексы примененных модификаций, например ГС526УДМЦ-02 - это станок с увеличенным диаметром отверстия в шпинделе, механизированным приводом верхней части суппорта и цифровой индикацией.

Комплект поставки

• Станок в сборе;
• RSTN - кулачок
• Патрон 3-х кулачковый диаметром 250 мм. (3-250.35.14П);
• Ограждение патрона;
• Ограждение суппорта;
• Пневмооборудование для разгрузки задней бабки;
• 086.5300.000 комплект сменных зубчатых колес:
• 086.5300.001 колесо зубчатое сменное Z=45; m =2;
• 086.5300.009 колесо зубчатое сменное Z=73; m =2;
• 086.5300.011 колесо зубчатое сменное Z=86; m =2;
• 086.5300.013 колесо зубчатое сменное Z=72; m =2;
• 086.5300.002 колесо зубчатое сменное Z=48; m =2;
• 086.5300.010 колесо зубчатое сменное Z=80; m =2.
• 086.6000.000 комплект инструмента – 1 шт.;
• 086.6002.000 ключ к электрошкафу – 1 шт.;
• техническая документация (руководство пользователя).

Дополнительная оснастка (поставляется за отдельную плату)

• Патрон 4-х кулачковый диаметром 250 мм. (4-250.35.14);
• 086.0400.000-01 суппорт с механическим приводом;
• 086.0500.000-01 каретка с механическим приводом суппорта;
• 086.5300.003 колесо зубчатое сменное Z=57; m =2;
• 086.5300.005 колесо зубчатое сменное Z=60; m =2;
• 086.5300.006 колесо зубчатое сменное Z=66; m =2;
• 086.5300.012 колесо зубчатое сменное Z=90; m =2.
• Втулки ГОСТ 13598:
• 6100-0143 (3/2) – 1 шт.;
• 6100-0146 (5/3) – 1 шт.;
• 6100-0147 (5/4) – 1 шт.
• Клинья ГОСТ 3025:
• 7851-0012 (1/2) – 1 шт.;
• 7851-0013 (3) – 1 шт.;
• 7851-0014 (4) – 1 шт.
• Оправка 6039-0009 ГОСТ 2682;
• Центр вращающийся 7032-4158-03 (вариант А-1-5-Н ГОСТ 8742);
• Центр вращающийся грибковый 7032-4158-15 (30-190/95-175)
• Центр упорный 7032-0035 Морзе 5ПТ (ГОСТ 13214);
• Центр упорный 7032-0043 Морзе 6ПТ (ГОСТ 13214);
• 16ВТ20.92.000 патрон поводковый;
• 086.2200.000 упор микрометрический продольного хода;
• 086.2300.000 люнет подвижный;
• 086.2600.000 люнет неподвижный;
• ОК101.0000.000 опора клиновая – 4 шт.;
• 086.1700.000 резцедержатель задний;
• 086.1700.000 линейка конусная.
