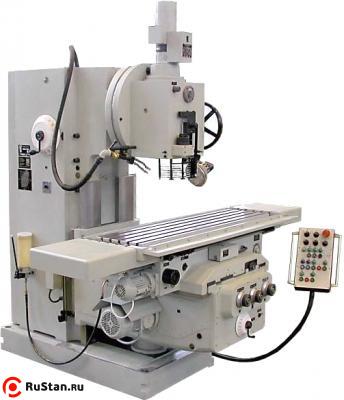

Вертикально-фрезерный станок FSS350MRNC с УЦИ
Код товара:
35213
Нет в наличии
| Модель: |  |
FSS350MRNC |
| Артикул: | |
FSS350MRNC |
| Изготовитель: |  |
Белоруссия |
- Описание
- Комментарии
- Отзывы
Станки FSS350MRNC с УЦИ позволяют вести обработку стали, чугуна вертикально закрепленными фрезами в автоматических циклах, а именно маятниковое фрезерование, фрезерование с ускоренным перескоком, фрезерование по прямоугольному циклу в трех плоскостях. На станках данной серии шпиндельная голова поворачивается в обе стороны на 45˚, что позволяет расширить функциональность оборудования. Станки хорошо зарекомендовали себя в мелкосерийном и крупносерийном производствах.
Особенности
- Выпускается по лицензии немецкой фирмы "ХЕККЕРТ" ("HECKERTChemnitzerWerkzeugmaschinenGmbH");
- Основные узлы изготавливаются из чугуна марки СЧ25, имеют оптимальную форму и большую жесткость;
- Максимальная нагрузка на стол до 1000 кг, что позволяет вести обработку крупногабаритных деталей;
- Фторопластовое покрытие направляющих стола и стойки обладает хорошими антифрикционными свойствами и антизадирной способностью, что позволяет обеспечивать стабильность точностных параметров в течение длительного времени;
- Наличие автоматических циклов обработки (маятниковое фрезерование, фрезерование с ускоренным перескоком, фрезерование по прямоугольному циклу в трех плоскостях) позволяет использовать станки не только в мелкосерийном, но и в крупносерийном производстве;
- Наличие механизма опускания консоли исключает касание инструментом обработанной поверхности при обратном ускоренном ходе стола;
- Наличие механизма зажима стола при попутной подаче в продольной координате обеспечивает необходимую жесткость и исключает вибрацию;
- Фрезерование методом попутной подачи позволяет осуществлять эффективную обработку глубоких пазов и деталей из высокопрочных материалов;
- Высокие точностные характеристики станка позволяют производить детали самого высокого качества. Например, неплоскостность поверхности стола на всей длине не превышает 16 мкм.;
- Модульная конструкция максимально облегчает ремонт станка в случае его необходимости.
Выпускается в исполнениях:
- FSS450MR;
- FSS450MRNC (с УЦИ);
- со столом 375х1600 мм.;
- продольное перемещение стола 1000 мм.;
- вертикальное перемещение консоли 505 мм.;
- мощность главного привода 7,5 кВт.;
- диапазон частот вращения 45 – 2240 об/мин.;
- продольные и поперечные подачи 25 - 1250 мм/мин.;
- вертикальные подачи 8 – 400 мм/мин.
Технические характеристики FSS350MRNC с УЦИ |
|
|---|---|
| Параметр | Значение |
| Размер рабочей поверхности стола, мм. | 315 х 1250 (375 х 1600*) |
| Наибольшее продольное перемещение стола, мм. | 850 |
| Поперечный ход стола, мм. | 270 (крестового суппорта) |
| Наибольшее вертикальное перемещение стола, мм. | 355 (505*) |
| Количество Т-образных пазов | 4 |
| Диапазон частот вращения шпинделя, об./мин. | 28 - 1400 (до 2240*) |
| Конус шпинделя | ISO-50 |
| Диаметр переднего подшипника, мм. | 100 |
| Ход пиноли, мм. | 90 |
| Наибольший крутящий момент на шпинделе, Нм | 1850 |
| Угол поворота вертикальной фрезерной головки в продольной плоскости, град. | +/- 45 |
| Число ступеней подач | 18 |
| Знаменатель геометрической прогрессии | 1.25 |
| Пределы рабочих подач, мм/мин | 16 - 800 |
| Вертикальные подачи стола, мм/мин | 5 - 250 |
| Скорость быстрых перемещений, м/мин | 3,15 (продольно, поперечно); 1,0 (по вертикали) |
| Масса заготовки, кг. | 1000 |
| Мощность привода главного движения, кВт | 5,5 (7,5*) |
| Скорость подачи СОЖ, л/мин | 10 |
| Класс точности | Н |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 2800 x 2420 x 2635 |
| * - специальное исполнение (заказ) | |
Комплект поставки:
- Станок в сборе;
- Устройство цифровой индикации (УЦИ) - исполнение FSS350MRNC;
- Маховик FU400.51.92.000 – 1 шт. (для станка FSS350MRNC);
- Маховик FU400.51.93.000 – 1 шт. (для станка FSS350MRNC);
- Оправка насадная фрезерная FSS315.51.10.000 – 1 шт.;
- Ограждение фрезы FSS400.51.10.000 (установлено на станке) – 1 шт.;
- Ключ FU350RApUG.51.20.000-01 – 1 шт.;
- Ключ FU350RApUG.51.20.000-02 – 1 шт.;
- Рукоятка кривошипная FU400.51.20.000 – 1 шт.;
- Упор конечный FU400.51.00.604 – 6 шт.
- Шпонка FU400.40.00.359 – 3 шт.;
- Ключ У60.06.00.000 – 2 шт.;
- Винт М6-8g16.58.05 (ГОСТ 11738) – 19 шт.;
- Микропереключатель ПМ39 АУБК.642.230.002 ТУ – 3 шт.;
- Комплект клиновых ремней (сняты со станка) – 1 шт.;
- Комплект технической документации – 1 шт.
Дополнительная оснастка (поставляется за отдельную плату):
- Устройство для подключения головки делительной УДГ 250;
- Тиски станочные поворотные чугунные 7200-0225-03;
- Тиски станочные поворотные стальные 7200-0220-05;
- Тиски станочные чугунные поворотные с гидравлическим усилением – 7201-0019-02;
- Стол поворотный горизонтально-вертикальный Ø 250 мм. РКВ 7205-4003;
- Стол круглый фрезерный Ø 250 мм. 61П-17-000;
- Головка делительная универсальная 7036-0053;
- Головка делительная универсальная 7036-0053х01 (в комплекте со сменными шестернями (гитарой));
- Втулка переходная с конусом Морзе 2 (ГОСТ 25827) 191.831.052
- Втулка переходная с конусом Морзе 3(ГОСТ 25827) 191.831.053
- Втулка переходная с конусом Морзе 4 (ГОСТ 25827) 191.831.054
- Патрон цанговый 6151-7034-00 (Ø 5 – 20 мм.)
- Втулки переходные (цанги) 6151-7044/2 (Ø от 5 до 20 мм, с шагом 0,5 мм., 31 шт.)
- Патрон цанговый 6151-7034-12
- Втулки переходные (цанги) 6151-7044/4 (Ø от 6 до 32 мм, 8 шт.)
- Оправка для торцовых фрез 6222-4009-0129 (Ø 22 мм.)
- Оправка для торцовых фрез 6222-4009-0131 (Ø 22 мм.)
- Оправка для торцовых фрез 6222-4009-0132 (Ø 27 мм.)
- Оправка для торцовых фрез 6222-4009-0133 (Ø 27 мм.)
- Оправка для торцовых фрез 6222-4009-0134 (Ø 32 мм.)
- Оправка для торцовых фрез 6222-4009-0136 (Ø 40 мм.)
- Оправка для торцовых фрез 6222-4009-0137 (Ø 40 мм.)
- Оправка для торцовых фрез 6222-4009-0139 (Ø 50 мм.)
- Оправка для торцовых фрез 6222-4009-0141 (Ø 50 мм.)
