5-координатный обрабатывающий центр на базе вертикального и горизонтального ОЦ - Extron SU-85
Код товара:
2167
снят с продажи
Нет в наличии
| Модель: |  |
EXTRON SU-85 |
| Производитель: |  |
EXTRON (Тайвань) |
5-координатный обрабатывающий центр на базе вертикального и горизонтального ОЦ - Extron SU-85.
Особенности конструкции
- Фрезерные 5-ти координатные ОЦ серии U эффективны для обработки сложных корпусных деталей с 5-ти сторон.
- Массивная чугунная станина с ребрами жесткости, сбалансированные подвижные корпусные элементы станка, прецизионные ШВП и направляющие качения обеспечивают высокую точность и стабильность перемещений.
Технические характеристики фрезерного обрабатывающего центра EXTRON SU-85
| Характеристики | Значение |
|---|---|
| Размеры прямоугольного стола (длина х ширина) | 930 х 500 мм |
| Перемещение по оси X | 860 мм |
| Перемещение по оси Y | 540 мм |
| Перемещение по оси Z | 620 мм |
| Т-образные пазы (ширина х количество) | 18 х 4 мм |
| Максимальная нагрузка на стол (по центру) | 400 кг |
| Поворот шпиндельной головки (ось С) | +30°...-120° |
| Наклон поворотного стола (ось С) | - |
| Поворотный стол (ось В) | Ø500 мм |
| Расстояние от торца шпинделя до поверхности стола | 0...620 мм |
| Расстояние от центра шпинделя до колонны | 610 мм |
| Максимальная скорость вращения шпинделя | 15000 об/мин |
| Мощность двигателя шпинделя | 17 кВт |
| Конус шпинделя | ISO#40 |
| Диаметр ШВП | 40 |
| Шаг ШВП по осям X / Y / Z | 12 / 12 / 10 мм |
| Ускоренное перемещение по осям X / Y / Z | 30 / 30 / 24 мм |
| Рабочая подача | 10 м/мин |
| Тип устройства автоматической смены инструмента | манипулятор |
| Емкость инструментального магазина | 24 инструмента |
| Максимальный диаметр инструмента | 80 мм |
| Максимальный вес инструмента | 7 кг |
| Максимальная длина инструмента | 200 мм |
| Масса станка | 6400 кг |

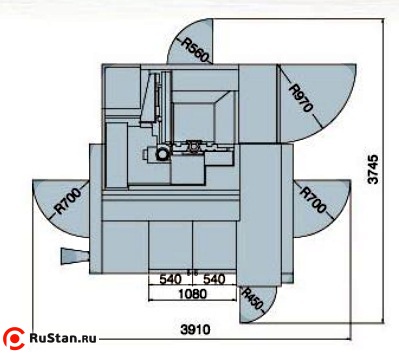

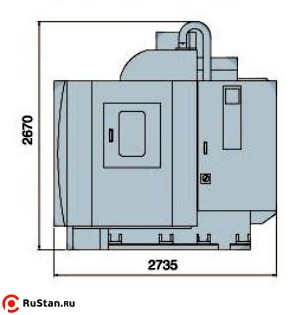

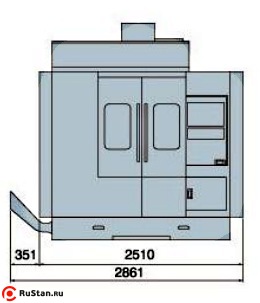

| Габаритные размеры станка: | |
| длина | 2510 мм |
| ширина | 2735 мм |
| высота | 2670 мм |
Стандартная комплектация
- Пневматический пистолет для очистки зоны резания от стружки и система обдува шпинделя сжатым воздухом при смене инструмента
- Система охлаждения зоны резания
- Система охлаждения шпинделя
- Автоматическая система смазки
- Галогенный светильник
- Ограждение зоны резания кабинетного типа
- Устройство автоматической смены инструмента типа "Зонтик"/"Манипулятор"
- Поворотно-наклоняемый CNC стол (LU-85)
- Опоры для установки и выравнивания станка
- Телескопическая защита направляющих
- Комплект инструмента для технического обслуживания станка
- Жесткое нарезание резьбы
- Интерфейс RS-232
- Лампа аварийной сигнализации
- Траспортер стружки шнекового типа с баком-тележкой
- Руководство по эксплуатации
Дополнительные принадлежности
- Устройство автоматической смены инструмента типа "Манипулятор"
- Транспортер стружки цепного типа с баком-тележкой
- Кондиционер для электрошкафа
- Оптические линейки RENISHAW
- Система подачи СОЖ через шпиндель
- Прибор для контроля вылета инструмента RENISHAW TS-27R
- Инфракрасный измерительный щуп RENISHAW OMP-60
- Стабилизатор напряжения
