Цена для юр. и физ. лиц
410 000 руб.
с НДС - на 05.11.2024 г.
Модель:
JMD-45PFD
Артикул:
50000401T
Производитель: JET (Швейцария)
Сертификат: Официальный дилер
Изготовитель: Китай
  • Описание
  • Дополнительная оснастка
  • Документы
  • Видео
  • Комментарии
  • Отзывы

Настольный сверлильно-фрезерный станок с редуктором JET JMD-45PFD предназначен для производства операций фрезерования и растачивания разных деталей из цветных и черных металлов и их сплавов в режиме серийного и мелкосерийного производства. Станок также может использоваться на предприятиях, выпускающих металлоизделия небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских.

Особенности конструкции JET JMD-45PFD

  • Массивный чугунный цоколь гарантирует работу без вибраций;
  • Большой, прецизионный, крестовой стол с регулируемыми клиновидными планками;
  • Направляющие в виде ласточкиного хвоста гарантируют устойчивость и точность перемещения;
  • Присоединение шпинделя ISO 30 для высокой производительности фрезерования;
  • Вращающиеся в масляной ванне отшлифованные шестерни редуктора гарантируют плавный ход;
  • Конические роликовые подшипники главного шпинделя гарантируют высокую точность кругового вращения (биение <0,015 мм);
  • Левое вращение шпинделя для нарезания резьбы;
  • Поворот головки вправо/влево для удобства работы;
  • Автоматическая подача пиноли шпинделя;

Технические характеристики JMD-45PFD

Характеристика Значение
Макс. диаметр сверления (Ст. 3) 32 мм / М20
-сверление с автоподачей 20 мм
Макс. диаметр торцевой фрезы 100 мм
Макс. диаметр концевой фрезы 20 мм
Частота вращения шпинделя, 12 50 - 2500 об/мин
Конус шпинделя ISO 30 (DIN 2080)
Вылет шпинделя 250 мм
Ход пиноли автоподача 107 мм
Автоматическая подача пиноли 0,12 / 0,18 / 0,25 мм/об
Диапазон наклона головки 90° влево / 30° вправо
Расстояние шпиндель-стол 460 мм
Размер стола X х Y 825 х 240 мм
Ход стола по оси X х Y 520 x 210 мм
Т-образные пазы, 4 16 мм
Выходная мощность 1,1 кВт / S 1 100%
Потребляемая мощность 2,1 кВт / S 6 40%
Габаритные размеры (ДхШхВ) 1080 х 1010 х 1300 мм
Масса 340 кг

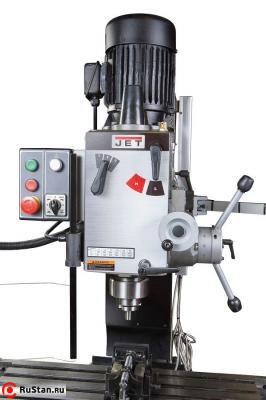

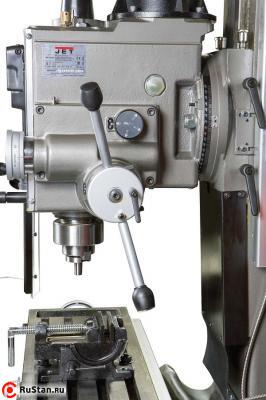

Редукторная головка с возможностью поворота и посадкой шпинделя ISO30 JMD-45PF
Редукторная головка с возможностью поворота и посадкой шпинделя ISO30

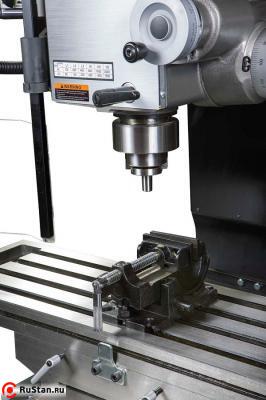

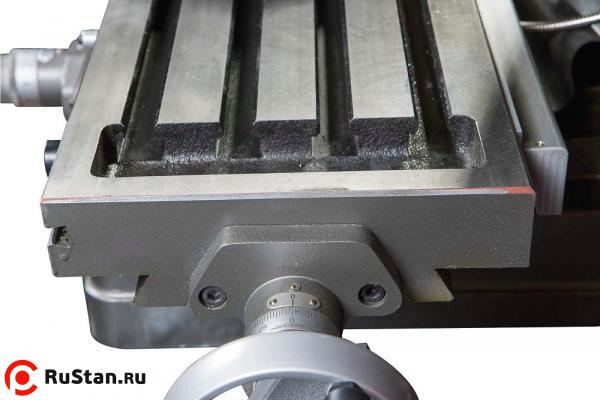

Координатный стол с Т-образными пазами и угловыми тисками JMD-45PF
Координатный стол с Т-образными пазами и угловыми тисками

Стандартное комплектация JET JMD-45PFD

  • Зажимная тяга M12;
  • Защитный экран с концевым выключателем;
  • Угловые тиски, ширина губок 85 мм;
  • Сверлильный патрон 1-13 мм с оправкой;
  • Торцевая фреза Ø75 мм с оправкой;

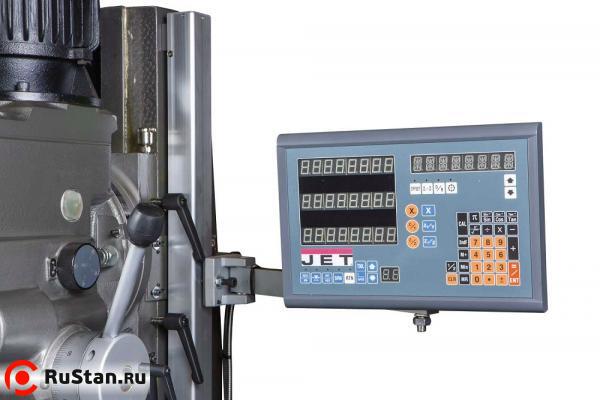

  • УЦИ (устройство цифровой индикации) по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак.

Комплектация за дополнительную плату
