Лазерный труборез с ЧПУ

Специализорованная установка лазерной резки труб BODOR X160-1000W предназначена для вырезки отверстий различных форм в ней. Станок предназначен для резки трубы различного сечения (круглые, квадратные, прямоугольные и т.д.)., а также позволяет осуществлять гравировку металла.
В качестве режущего инструмента в станке используется лазерное излучение генерируемое источником фирмы Max Photonics или IPG со сроком службы до 100 000 часов. Передача потока от источника лазерного излучения в зону резки осуществляется по волоконному кабелю.

Наибольший поддерживаемый диаметр резания составляет 10-160 мм и позволяет осуществлять точную резку круглой, квадратной, прямоугольной и эллиптической трубы, угловой стали, швеллера, длинной круглой трубы.

Нормальная скорость движения составляет 140 м/мин, нормальная скорость холостого хода составляет 170 об/мин. Высокая эффективность и экономия времени.

Преимущества покупки BODOR


  • Цельнолитая чугунная станина
  • Оперативная сервисная поддержка BODOR в России 24/7
  • Большой штат сертифицированных инженеров в России
  • Качество лазерных станков соответствует международным стандартам (сертификаты – CE, SGS, FDA, ISO)
  • Комплектующие от ведущих мировых производителей Yaskawa, OMRON, HIWIN, MAXPHOTONICS, IPG
  • Программное обеспечение от компании R&D (Швейцария)
  • Общепризнанный мировой бренд BODOR

Лазерные станки для резки металла BODOR обладают высокой скоростью резки, минимальной стоимостью обслуживания и мощной конструкцией с низким потреблением энергии (например, по сравнению с CO2 станками со схожей мощностью излучения).

Низкое энергопотребление и высокая энергоэффективность достигаются за счет использования волоконного лазера в качестве источника излучения.
Кроме высокого в своем классе КПД, лазер подобного типа обладает рядом преимуществ.


Особенности оптоволоконного лазера

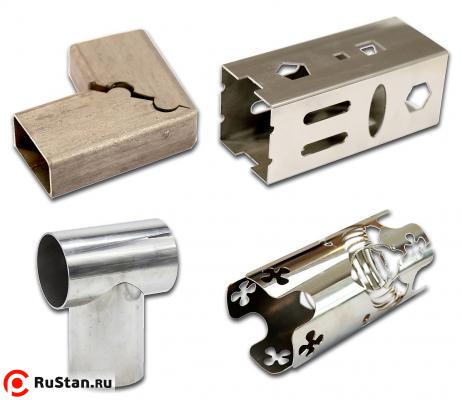

примеры резки труб лазером
  • в 3 раза быстрее по сравнению с другими машинами лазерной резки. Оси оборудованы серво двигателями и драйверами, что помогает достичь скорости 120 м/мин.
  • оптоволоконный лазер является «зеленой» технологией, т.е. сохраняет до 50% электроэнергии;
  • нет потребности смешивания лазерных газов;
  • нет потребности в оптических расходниках;
  • нет потребности в таких компонентах, как траектория луча, направляющее зеркало, кварцевая трубка, центробежный вентилятор и т.д.;
  • экономия стоимости каждой детали на 50% с эффективностью работы 24 часа в сутки;
  • предотвращает производственные дефекты путем автоматизации;
  • расширенные возможности резки отражающих материалов, таких как алюминий, железо, латунь и т.д., получая при этом отличное качество реза и поверхности;
  • высокопрочная конструкция оборудована широко известным в мире оборудованием, которое позволяет работать непрерывно даже при высоких нагрузках;
  • основными принципами производства являются дизайн, высокий уровень технологий и качество.


Прочная Литая Станина



литая станина
Станины станов BODOR изготовлены методом литья и представляют собой жесткие цельнолитые чугунные конструкции с высоким содержанием углерода.

Станины обладают отличной прочностью на сжатие, высокой твердостью и износостойкостью, а также стойкостью к тепловым расширениям.
Все эти преимущества позволяют комплексам производить точную и скоростную резку металла.

Описание узлов



Режущая голова: BODOR GENIUS (с автофокусом)

Режущая голова: BODOR  GENIUS (с автофокусом) Режущая голова: BODOR  GENIUS (с автофокусом)

Преимущества автофокуса:

  • Применим к различным фокусным расстояниям, которые находятся под контролем системы управления станком.
  • Фокусирующая точка автоматически регулируется в процессе работы, чтобы добиться наилучшего эффекта резки металлических листов различной толщины.
  • Фокусное расстояние контролируется операционной системой. Не нужно настраивать регулировки вручную, что позволяет избежать ошибок или сбоев, вызванных ручным управлением.
  • Электрический привод автоматически настраивает наиболее подходящие координационные центры в рабочем процессе, что значительно улучшает скорость резания.
  • Лазерная голова получает из библиотеки настроек параметры, которые хранятся в системе.
  • Встроенные каналы с двойным контуром охлаждения обеспечивают постоянную температуру коллимационных и фокусирующих компонентов, позволяя избежать перегрева линз и продлить срок службы линз.

Параметры режущей головки:

- мощность источника 0 – 4000 Вт
- фокусное расстояние collimating lens 100 мм
- фокусное расстояние focus lens 125 мм/150 мм/200 мм
- диаметр линзы D30 мм (0-3 kw), D37 мм (0-4kw)
- вертикальный диапазон регулировки автофокуса +10 мм – 15 мм
- горизонтальный диапазон автофокуса ±1.5 мм
- максимальное давление сжатого воздуха 25 бар
- вес 4.2 кг


Распознавание контуров обеспечивает точную резку



Распознавание контуров обеспечивает точную резку Для создания фотоэлектрического позиционирования применяется функция распознавания контуров, которая решает проблему определения точности эллиптической трубки и поясной круглой трубки. Это делает резку более точной и стабильной, точность резки является лучшей в отрасли.

Реализовано неиндуктивное и высокоэффективное обнаружение труб, а также обеспечена точность положения резки во всей секции измерителя в пределах +0.15 мм.

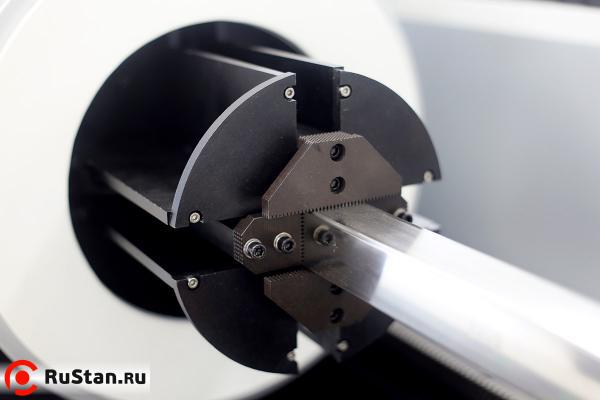

Интеллектуальный зажимной патрон с самоцентрированием, точный контроль положения зажима.



Интеллектуальный зажимной патрон с самоцентрированием, точный контроль положения зажима. Толщина стенки
Контроль крутящего момента, свободное переключение на трубы с толщиной стенок от 0,5 до 10 мм, система контроля и предотвращения смещения и деформации тонкостеннных труб



АВТОМАТИЧЕСКИЙ ЗАДНИЙ ЗАЖИМНОЙ ПАТРОН И 4-Х СТОРОННИЙ ПОИСК КРАЯ.



АВТОМАТИЧЕСКИЙ ЗАДНИЙ ЗАЖИМНОЙ ПАТРОН И 4-ХСТОРОННИЙ ПОИСК КРАЯ Автоматический зажимной патрон предназначен для работы с различными трубами в широком диапазоне толщин и рассчитан на повышенную нагрузку.
Используются новые графические виды и представления, изделия могут быть показаны как в плоскости так и трехмерно.

Плоское редактирование чертежа просто и быстро, и одновременно может быть показано трехмерное представление.
Новая функция четырёхстороннего поиска края и оптимизированный режим поиска края дают более высокую и стабильную точность резки.


Механическая часть


Сервопривода Yaskawa
  • Сервоприводы и контроллеры приводов Yaskawa - Япония
  • Линейные направляющие, каретки HIWIN, PMI
  • Автоматическая система смазки Есть
  • Рейка-шестерня - YYC


Дисплей операционной системы:

Первый из производителей, кто использует UI дизайн между интерфейсом и рабочей платформой в мире, делая обработку более интуитивной. Элегантные кривые точно соответствуют корпусу станка. Сильная водонепроницаемая дышащая система создает лучший экстерьер, делая работу более удобной. Процесс алмазной резки и стекло высокой плотности делают экран более изысканным и удобным в использовании.

Система охлаждения лазера - автоматический Чиллер (водяной):

Программное обеспечение CAD/CAM:

Bodor Thinker 3.0 Bodor Thinker 3.0 - Независимая операционная система R & D прекрасно сочетает в себе высокую эффективность и простоту в использовании.

Поддержка специального программного обеспечения для резки труб. Обладает высокой совместимостью, стабильной системой, обеспечивает наиболее плавный процесс обработки; Красивый интерфейс, оптимальная эргономика, обеспечивает комфортную работу.


Лазерный излучатель MAXPHOTONICS или IPG:
Резонатор MAXPHOTONICS

Резонатор Maxphotonics – это 2 года гарантии, сервисная служба в России, наличие склада подменных источников. Система оптической защиты при резке алюминия, оцинковки, зеркальной нержавеющей стали. Высокое качество луча на всех диапазонах мощности. Срок службы диодов – 100 000 часов.


Резонатор IPG

Резонатор IPG – это 2 года гарантии, производство и сервисная служба в России. Система оптической защиты при резке алюминия, оцинковки, зеркальной нержавеющей стали. Высокое качество луча на всех диапазонах мощности. Срок службы диодов – 100 000 часов.



Отличия BODOR

  • Тяжелая станина делает оборудование более стабильным в работе, легкbq портал позволяет станку работать быстрее; идеальный промышленный дизайн в большей степени соответствует человеко-машинным разработкам; высококачественная электрическая система управления программным обеспечением дает оборудованию более высокую точность резки. Оборудование обладает удобным интерфейсом, стабильной производительностью, отличным качеством, высокой эффективностью резания и широким диапазоном применения по сравнению с остальными производителями.
  • Шариковй механизм облегчения подачи подачи. Продвижение заготовки по роликовому столу уменьшает силу трения между частями и рабочим столом, что делает погрузку и выгрузку более удобными.
  • Новое поколение модулей безопасного следования. Режущая головка сохраняет постоянное расстояние относительно заготовки в процессе резания, это снижает риск столкновений. Станок перестанет резать при столкновении с преградой. Это снижает уровень аварийности и улучшает производительность резания.
  • Интеллектуальная защита хода. Автоматически контролируют рабочий диапазон поперечных балок и режущих деталей, сохраняя работу в пределах диапазона обработки. Двойная защита значительно улучшают оборудование и личную безопасность.
  • Интеллектуальная система сигнализации. Все сигналы идут на интерфейс через центр управления, когда появляются ошибки при работе оборудования.
  • Система автоматической смазки. Система автоматической смазки предоставляет смазку регулярно в определённом количестве для обеспечения нормальной и высокой скорости работы и имеет функции аварийного сигнала тревоги и уровня жидкости. Система значительно повышает точность резания и эффективно продлевает срок службы направляющих.
  • Функция аварийного сигнала низкого давления вспомогательного газа. Предоставляет возможность отслеживания давления газов в режиме реального времени.
  • WIFI дистанционная интеллектуальная помощь. Отзыв в режиме реального времени по всему миру. Предоставляют анализ неисправностей в реальном времени.

Сравнительные характеристики скорости резки металлов, м/мин

Толщина, мм 1000 Вт 1500 Вт 2000 Вт 3000 Вт 4000 Вт 6000 Вт
1 мм 8.0-10 15-26 24-30 30-40 33-43 35-44
2 мм 4.0-6.5 4.5-6.5 4.7-6.5 4.8-7.5 15-25 20-28.0
3 мм 2.4-3.0 2.6-4.0 3.0-4.8 3.3-5.0 7.0-12 13-17
4 мм 2.0-2.4 2.5-3.0 2.8-3.5 3.0-4.2 3.0-4.0 3.0-4.5
5 мм 1.5-2.0 2.0-2.5 2.2-3.0 2.6-3.5 2.7-3.6 3.0-4.2
6 мм 1.4-1.6 1.6-2.2 1.8-2.6 2.3-3.2 2.5-3.4 2.5-3.5
8 мм 0.8-1.2 1.0-1.4 1.2-1.8 1.8-2.6 2.0-3.0 2.2-3.2
10 мм 0.6-1.0 0.8-1.1 1.1-1.3 1.2-2.0 1.5-2.4 1.8-2.5
12 мм 0.5-0.8 0.7-1.0 0.9-1.2 1.0-1.6 1.2-1.8 1.2-2.0
14 мм 0.5-0.7 0.7-0.8 0.9-1.4 0.9-1.2 1.2-1.8
16 мм 0.6-0.7 0.7-1.0 0.8-1.0 0.8-1.3
18 мм 0.4-0.6 0.6-0.8 0.6-0.9 0.6-0.9
20 мм 0.5-0.8 0.5-0.8 0.5-0.8
22 мм 0.4-0.8 0.4-0.8
25 мм 0.3-0.5

Сравнительные характеристики скорости резки металлов, м/мин

Толщина, мм 1000 Вт 1500 Вт 2000 Вт 3000 Вт 4000 Вт 6000 Вт
1 мм 18-25 20-27 24-30 30-35 32-45 42-52
2 мм 5-7.5 8.0-12 9.0-15 13-21 16-28 20-33
3 мм 1.8-2.5 3.0-5.0 4.0-6.5 6.0-10 7.0-15 15-22
4 мм 1.2-1.3 1.2-2.4 3.0-4.5 4.0-6.0 5.0-8.0 10-15
5 мм 0.6-0.7 0.7-1.3 1.8-2.5 3.0-5.0 3.5-5.0 8.0-12
6 мм 0.7-1.0 1.2-2.0 2.0-4.0 2.5-4.5 4.8-8.0
8 мм 0.7-1.0 1.5-2.0 1.2-2.0 3.0-4.0
10 мм 0.6-0.8 0.8-1.2 1.6-2.5
12 мм 0.4-0.6 0.5-0.8 0.8-1.5
14 мм 0.4-0.6 0.6-0.8
20 мм 0.3-0.5
25 мм 0.2-0.4
30 мм
40 мм

Сравнительные характеристики скорости резки металлов, м/мин

Толщина, мм 1000 Вт 1500 Вт 2000 Вт 3000 Вт 4000 Вт 6000 Вт
1 мм 6.0-10 10-20 15-25 25-38 35-45 42-55
2 мм 2.8-3.6 5.0-7.0 7-10 10-18 13-24 20-40
3 мм 0.7-1.5 2.0-4.0 4.0-6.0 6.5-8.0 7.0-13 15-25
4 мм 1.0-1.5 2.0-3.0 3.5-5.0 4.0-5.5 9.5-12
5 мм 0.7-1.0 1.2-1.8 2.5-3.5 3.0-4.5 5.0-8.0
6 мм 0.7-1.0 1.5-2.5 2.0-3.5 3.8-5.0
8 мм 0.6-0.8 0.7-1.0 0.9-1.6 2.0-2.5
10 мм 0.4-0.7 0.6-1.2 1.0-1.5
12 мм 0.3-0.45 0.4-0.6 0.8-1.0
16 мм 0.3-0.4 0.5-0.8
20 мм 0.5-0.7
25 мм 0.3-0.5
30 мм

Сравнительные характеристики скорости резки металлов, м/мин

Толщина, мм 1000 Вт 1500 Вт 2000 Вт 3000 Вт 4000 Вт 6000 Вт
1 мм 6.0-10 8.0-13 10-16 20-35 25-35 35-45
2 мм 2.8-3.6 3.0-4.5 4.5-7.5 6.0-10 8.0-12 20-30
3 мм 0.5-1.0 1.5-2.5 2.5-4.0 4.0-6.0 5.0-8.0 12-18
4 мм 1.0-1.6 1.5-2.0 3.0-5.0 3.2-5.5 5.0-8.0
5 мм 0.5-0.7 0.9-1.2 1.5-2.0 2.0-3.0 4.5-6.0
6 мм 0.4-0.7 1.0-1.8 1.4-2.0 3.0-4.5
8 мм 0.5-0.7 0.7-1.2 1.6-2.2
10 мм 0.2-0.5 0.8-1.2
12 мм 0.2-0.4
14 мм

Технические характеристики BODOR X160-1000W MAX

Характеристика Значение
Основные параметры
Диапазон размеров труб Круглая труба ⌀10-160мм
Квадратная труба □10 - □140мм
Эффективная длина резки труб, мм 6500
Максимальный вес обрабатываемой трубы, кг 100 (16кг/м)
Толщина стенки трубы, мм 0.3 - 10
Тип патрона электрический
Угол поворота патрона, градусов 360
Макс. скорость вращения 170RPM
Операционные параметры
Макс. скорость передвижения оси X, м/мин 140
Макс. скорость передвижения оси Y, м/мин 90
Макс. скорость передвижения оси Z, м/мин 70
Максимальное ускорение 1.5G
Точность позиционирования, мм 0.05
Повторяемость, мм 0.03
Точность резки (1 мм нержавейка)
20mm окружность ≤0.15 мм
□20мм квадрат ≤0.20 мм
Оптическая система
Лазерный источник 1000Вт
Лазерная режущая головка BodorGenius
Автофокус Есть, Емкостный датчик
Кинематика, механическая часть
Станина Чугунная, цельнолитая
Сервоприводы и контроллеры приводов Yaskawa - Япония
Линейные направляющие, каретки HIWIN, PMI
Автоматическая система смазки Есть
Ось Z ШВП
Ось Х,Y рейка шестерня
Интеллектуальная система управления
Программное обеспечение с поддержкой русского языка BodorPro1.0
Размер дисплея(Тачпад - сенсорная панель) 21.5 дюйма
WIFI беспроводное управление Есть, + пульт
База данных параметров резки различных материалов Есть
Оповещение при низком уровне давления газа Есть
Автоматическая регулировака давления режущего газа O 2
Концевые выключатели France Schneider
Рэле France Schneider
Пневмоклапаны регулировки подачи газа Japan SMC
Поддерживаемые форматы файлов DXF, IGS(для труб)
Систем индикации и защиты
Сигнализация неисправности лазера Есть
Сигнализация ошибок при резке Есть
Индикация низкого уровня давления газа Есть
Сигнализация неисправности системы охлаждения лазера Есть
Сигнальная лампа Есть
Защитные очки Есть
Периферийные системы
Чиллер (водяной охладитель) Есть
Вытяжка Центробежный вентилятор с центрифугой
Другие параметры
Общая потребляемая мощность с установленным лазером источником 1кВт 44kW/99A
Габаритные размеры станка, мм 13500×3200×2500
Вес BODOR X160-1000W MAX станка, кг 5400

Стандартная комплектация BODOR T160-1000W

  • Мощность 1000W
  • Труба 160х6500мм
  • Режущая голова BODOR GENIUS с автофокусом
  • Источник MAXPHOTONICS
  • Сервомоторы YASKAWA (Japan)
  • Моторедуктор YYC PMI (Taiwan)
  • Электрокомпоненты Omron (Japan)
  • Направляющие HIWIN (Taiwan) или PMI (Taiwan)
  • Ось Z ШВП
  • Ось Х,Y рейка шестерня
  • Интерфейс Bodor Thinker 3.0
  • Система вытяжки
  • Чиллер (водяной)
