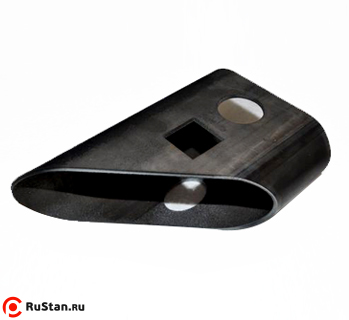

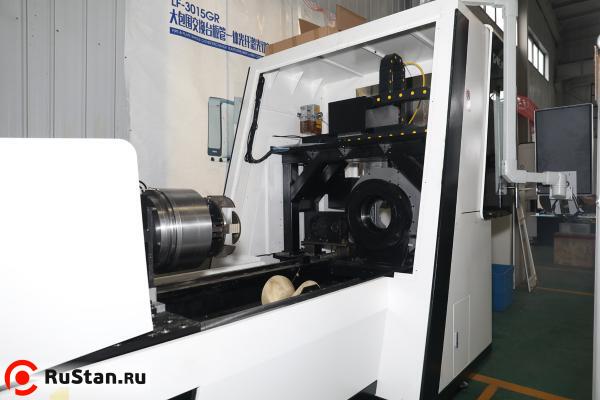

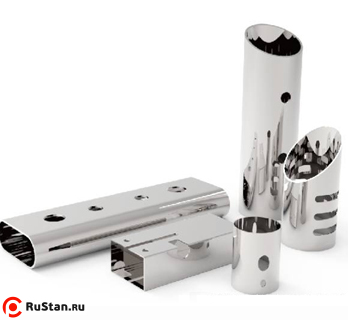

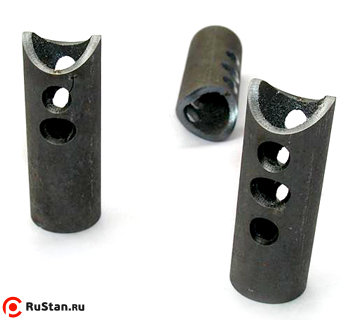

Установка лазерной резки труб LF60M-2000W с источником IPG 2000 ватт предназначена для вырезки отверстий различных форм в ней. Станок предназначен для резки трубы различного сечения (круглые, квадратные, прямоугольные и т.д.)., а также позволяет осуществлять гравировку металла.
В качестве режущего инструмента в станке используется лазерное излучение генерируемое источником фирмы Raycus или IPG со сроком службы до 100 000 часов. Передача потока от источника лазерного излучения в зону резки осуществляется по волоконному кабелю.

Особенности оптоволоконного лазера

  • в 3 раза быстрее по сравнению с другими машинами лазерной резки. Оси оборудованы серво двигателями и драйверами, что помогает достичь скорости 120 м/мин.
  • оптоволоконный лазер является «зеленой» технологией, т.е. сохраняет до 50% электроэнергии;
  • нет потребности смешивания лазерных газов;
  • нет потребности в оптических расходниках;
  • нет потребности в таких компонентах, как траектория луча, направляющее зеркало, кварцевая трубка, центробежный вентилятор и т.д.;
  • экономия стоимости каждой детали на 50% с эффективностью работы 24 часа в сутки;
  • предотвращает производственные дефекты путем автоматизации;
  • расширенные возможности резки отражающих материалов, таких как алюминий, железо, латунь и т.д., получая при этом отличное качество реза и поверхности;
  • высокопрочная конструкция оборудована широко известным в мире оборудованием, которое позволяет работать непрерывно даже при высоких нагрузках;
  • основными принципами производства являются дизайн, высокий уровень технологий и качество.

Технические характеристики

Характеристика Значение
Основные параметры
Диапазон размеров труб Круглая труба ⌀20-200мм
Квадратная труба □20 - □150мм (□175 опция)

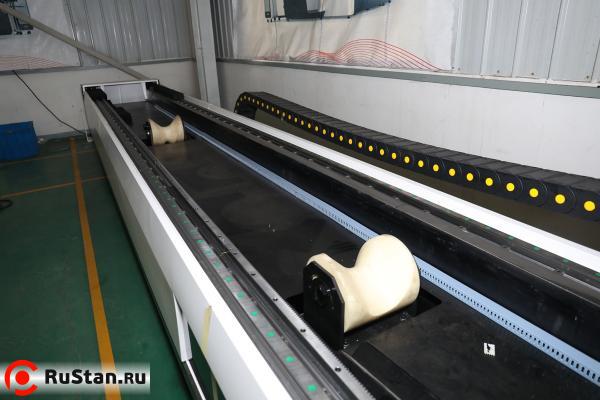

Эффективная длина резки труб, мм 6000
Максимальный вес обрабатываемой трубы, кг 200 (35кг/м)

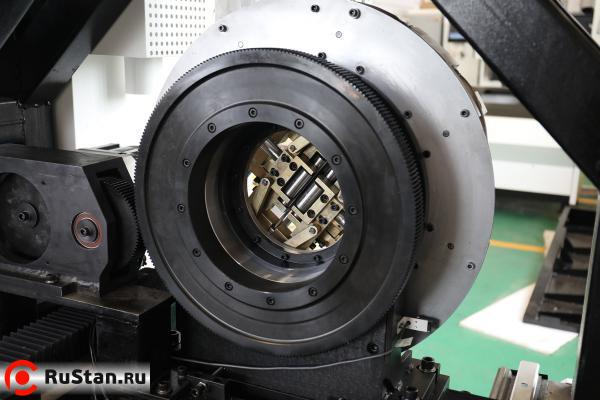

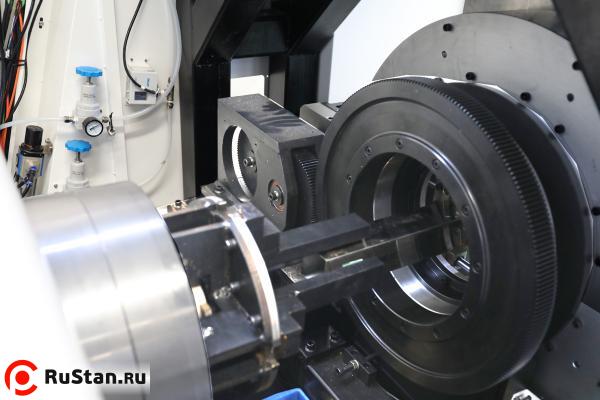

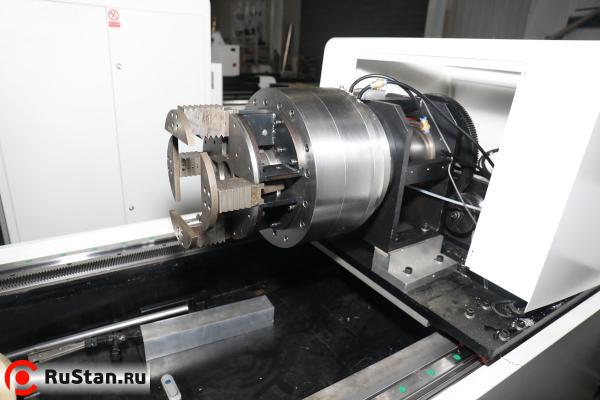

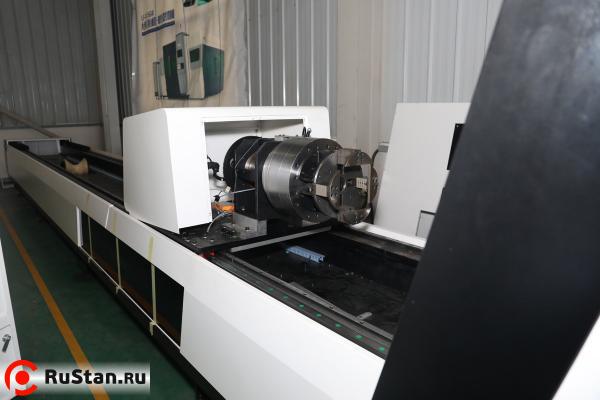

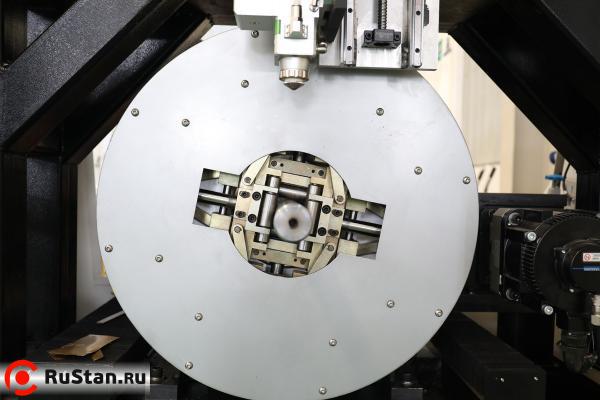

Тип патрона пневматический
Угол поворота патрона, градусов 360
Макс. скорость вращения 120RPM
Операционные параметры
Макс. скорость передвижения оси X, м/мин 40
Макс. скорость передвижения оси Y, м/мин 30
Максимальное ускорение 1G
Точность позиционирования, мм 0.05
Повторяемость, мм 0.03
Оптическая система
Лазерный источник 2000Вт, IPG
Лазерная режущая головка Raytools
Автофокус Есть, Емкостный датчик
Кинематика, механическая часть
Станина Сварная
Сервоприводы и контроллеры приводов Panasonic, Yaskawa - Япония
Линейные направляющие, каретки HIWIN
Ось Z ШВП TBI

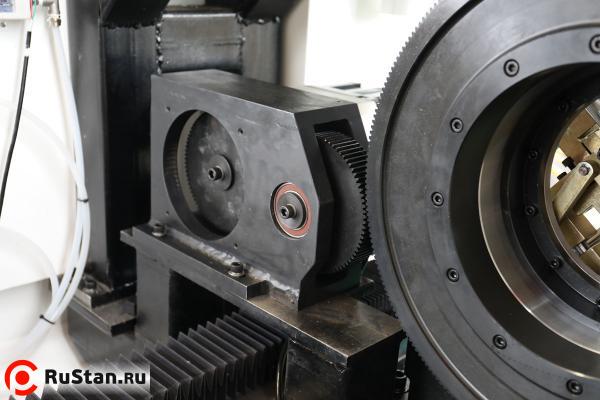

Ось Х,Y рейка шестерня YYC (Тайвань)
Интеллектуальная система управления
Программное обеспечение с поддержкой русского языка TUBEPRO
WIFI беспроводное управление Есть, + пульт
База данных параметров резки различных материалов Есть
Концевые выключатели France Schneider
Рэле France Schneider

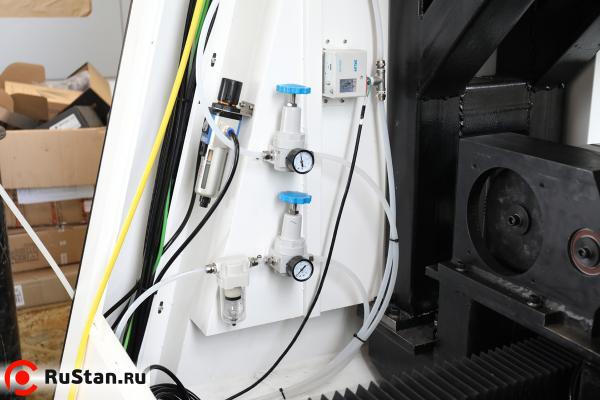

Пневмоклапаны регулировки подачи газа Airtac (Тайвань)
Поддерживаемые форматы файлов DXF, IGS(для труб)
Систем индикации и защиты
Сигнализация неисправности лазера Есть
Сигнализация ошибок при резке Есть
Индикация низкого уровня давления газа Есть
Сигнализация неисправности системы охлаждения лазера Есть
Сигнальная лампа Есть
Защитные очки Есть
Периферийные системы
Чиллер (водяной охладитель) Есть
Вытяжка Центробежный вентилятор с центрифугой
Другие параметры
Общая потребляемая мощность с установленным лазером источником 1,5кВт 17kW/
Габаритные размеры станка, мм 11900*1580*2260
Вес LF60M-2000W IPG станка, кг 5400

Стандартная комплектация

  • Мощность 2000W
  • Режущая голова Raytools с автофокусом
  • Источник IPG
  • Сервомоторы YASKAWA (Japan)
  • Моторедуктор YYC PMI (Taiwan)
  • Электрокомпоненты Omron (Japan)
  • Направляющие HIWIN (Taiwan) или PMI (Taiwan)
  • Ось Z ШВП
  • Ось Х,Y рейка шестерня
  • Система вытяжки
  • Чиллер (водяной)
