Фильтры
Каталог оборудования
Цена для юр. и физ. лиц
1 546 673 руб.
с НДС - на 12.11.2019 г.
Модель:
CK6140x1000
Производитель:
Китай
Изготовитель: Китай
  • Описание
  • Комментарии
  • Отзывы

Станок модели CK6140 является полнофункциональным токарным станком нормальной точности с числовым программным управлением, разработанным и спроектированным с использованием передовых зарубежных технологий компанией Shandong Lathe Machine Tool Co., Ltd. Производится в соответствии со стандартом GB/T 16462-2007. Является аналогом токарного станка с ЧПУ 16К20Ф3.

Усиленная рёбрами жёсткости, устойчивая к механическим вибрациям станина, состоящая из монолитных верхней и нижней частей, что исключат деформацию станины при обработке длинных и тяжёлых деталей.

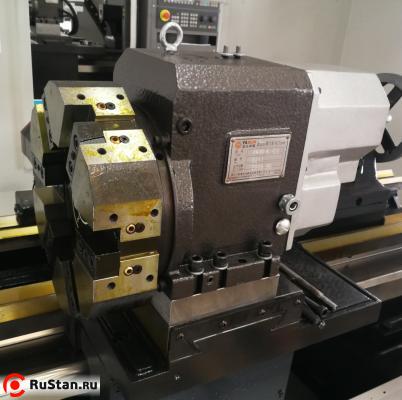

В базовой комплектации применяется 4-х позиционное устройство смены инструмента с электроприводом.


Поверхность направляющих подвержена закалке ТВЧ, что обеспечивает их высокую твёрдость HRC 55-60 и устойчивость к износу и механическим повреждениям.


Высокоточные направляющие устойчивые к износу, что обеспечивает повышенную жёсткость конструкции в процессе обработки.


Поверхности трения, работающие в контакте с направляющими скольжения оснащены тефлоновыми вставками с каналами для циркуляции смазки и подвержены ручному шабрению.


Устройство центральной смазки, настроенное на подачу масла в каналы смазки между направляющими и тефлоновыми вставками в зависимости от пройденной дистанции позволяет снизить расход масла без ущерба для ресурса направляющих.

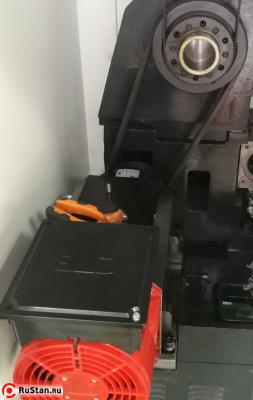

В базовой комплектации серводвигатель шпинделя CTB-47P5ZXC10-40, номинальной мощностью 7,5 кВт (максимальная 11 кВт, время работы ограничено 30 мин.) поддерживающий постоянство скорости резания при изменении диаметра детали. Позволяет жёсткое нарезание резьбы метчиком. Максимальный крутящий момент развиваемы на шпинделе 262 Нм.


В базовой комплектации шпиндели станков оснащаются подшипниками производства компании NSK (Япония). Что позволяет увеличить частоту вращения до 3000 мин-1 для обеспечения высокого качества и точности обрабатываемой поверхности.

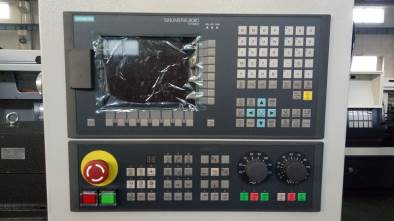

Система ЧПУ Siemens 808D. Двигатели подач SINAMICS V60 (крутящий момент по оси X 6 Нм/ Z 7,7 Нм). Оснащена электронным маховиком.


Полное ограждение рабочей зоны в соответствии со стандартами безопасности CE


Перед отгрузкой станок проходит лазерную калибровку, проверку системы охлаждения и смазки, так же станок проверяется путём испытания непрерывной работой в течении 48 часов.

Особенности CK6140

  • Станина выполнена из 2-х цельнолитых элементов (в отличии от аналогов с 2-мя тумбами и съёмным жестяным поддоном), обеспечивает максимальную жёсткость.
  • Расстояние между направляющими 400 мм, в отличии от большинства аналогов.
  • Мощность серводвигателя двигателя 7,5/11 кВт, в отличии от большинства аналогов.

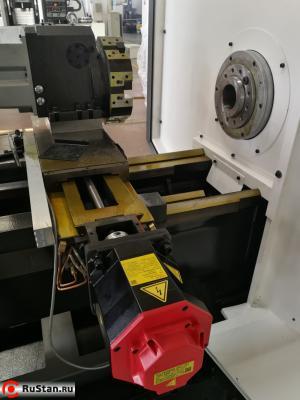

  • Прямой привод ШВП от двигателя через муфту (отсутствие ременной передачи).
  • Шпиндель оснащённый подшипниками NSK (Япония) развивает частоту вращения 3000 мин-1.

Технические характеристики CK6140x1000

Характеристика Значение
Макс. диаметр обработки над станиной 400 мм
Макс. диаметр обработки над суппортом 240 мм
Максимальная длина заготовки в 3-х кулачковом патроне с поджатием задним центром 850 (700*) мм
Расстояние между центрами 1000 мм
Расстояние между направляющими 400 мм
Максимальное перемещение по оси X 280 мм
Максимальное перемещение по оси Z 850 мм
Диаметр 3-х кулачкового патрона (КНР) 200 мм
Диаметр отверстия шпинделя 48 мм
Диаметр прутка 40 мм
Бесступенчатое регулирование 150-3000
Максимальная скорость перемещения по оси Х 8 м/мин
Максимальная скорость перемещения по оси Z 10 м/мин
Точность позиционирования по оси Х 0,01 мм
Точность позиционирования по оси Z 0,01 мм
Точность повторного позиционирования по оси Х ±0,005 мм
Точность повторного позиционирования по оси Z ±0,005 мм
Количество инструментов 4 (6 опция) шт.
Сечение инструмента в резцедержателе 20x20 мм
Диаметр осевого инструмента в резцедержателе 20 мм
Диаметр пиноли задней бабки 60 мм
Конус задней бабки 4 MT No.
Ход пиноли задней бабки 100 мм
Мощность главного двигателя 7,5 (серво) кВт
Мощность двигателя подачи по оси Х 1,3 кВт
Мощность двигателя подачи по оси Z 1,88 кВт
Крутящий момент двигателя подачи по оси Х 6 Нм
Крутящий момент двигателя подачи по оси Z 6 Нм
Тип двигателя насоса охлаждения AYB-25
Мощность двигателя насоса охлаждения 90 Вт
Производительность насоса охлаждения 25 л/мин.
Вес CK6140x1000 станка 2000 кг
Габариты (LxWxH) РМЦ 1 м. 2200x1160x1620

*-Изменение максимальной длинны обработки при установке опции 6-ти позиционной револьверной головки.

Стандартная комплектация CK6140x1000

  • ЧПУ Siemens 808D
  • задняя бабка
  • механический патрон Ø 200 мм
  • 4-х позиционный резцедержатель
  • освещение рабочей зоны
  • задний вращающийся центр
  • сервопривод главного движения CTB 7,5/11 кВт
  • шпиндельные подшипники NSK
  • бесступенчатое регулирование частоты вращения до 3000 мин-1

Дополнительные опции

  • Система ЧПУ Fanuc oi TF
  • 6-ти позиционный резцедержатель
  • Подвижный люнет (на сухарях и с роликовыми опорами) (только с 4-х поз. РД)
  • Не подвижный люнет (на сухарях и с роликовыми опорами)
  • 4-кулачковый механический патрон Ø 250 мм
  • Гидравлический патрон Ø200 мм. с отверстием и гидростанция
  • Гидравлический патрон Ø200 мм. глухой и гидростанция
  • Комплект для измерения инструмента Renishaw HPPA
  • Гидравлическая задняя бабка (без гидростанции)
  • Гидравлический податчик прутка Ø42
  • Автоподатчик прутка с сервоприводом Advantage 65L (Тайвань)
  • Система автоматического открывания дверей.
  • Робот манипулятор
  • Дополнительный комплект сырых кулачков для мех. патрона
  • Дополнительный комплект закалённых кулачков для мех. патрона
  • Дополнительный комплект сырых кулачков для гидро. патрона
  • Дополнительный комплект закалённых кулачков для гидро. патрона
  • Осевой инструментальный блок круглого сечения
  • Осевой инструментальный блок прямоугольного сечения
  • Конвейер удаления стружки
