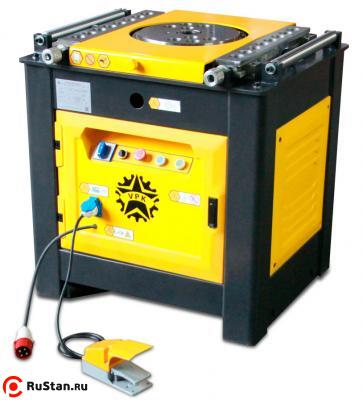

Станок для гибки арматуры ВПК Г-45

Станок для гибки арматуры ВПК Г-45 применяется на заводах ЖБИ, домостроительных комбинатах, на строительных объектах, предназначены для гибки арматурной стали круглого, квадратного сечения. В отличие от модели ВПК Г-42 на станке для гибки ВПК Г-45 сокращено время настройки угла загиба на поворотном рабочем диске.

Принцип работы

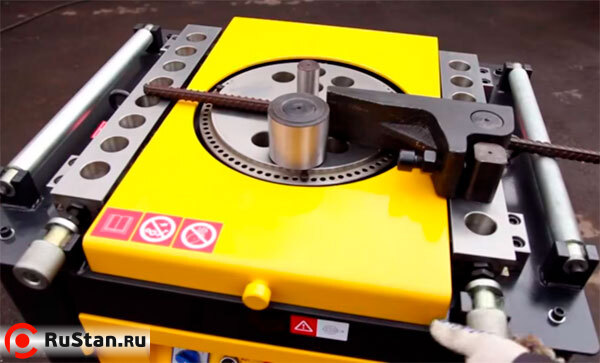

Гибка арматуры на станке ВПК Г-45 происходит вокруг оси вращения поворотного диска. Поворотный диск приводится во вращение при помощи электромотора и редуктора. Гибка производится как в ручном, так и автоматическом режиме. Требуемый радиус, форма и углы изгиба арматуры достигаются путем выбора определенных втулок и углов поворота диска.

Как отличить гибочный станок ВПК Г-45 от подделки?

• на ВПК Г-45 все внутренние части станка загрунтованы и обработаны антикоррозийным покрытием
• установлена система защиты электродвигателя с тепловым реле (КМИ), что значительно снижает вероятность выхода из строя электродвигателя
• скорость гибки 72 градусов в секунду

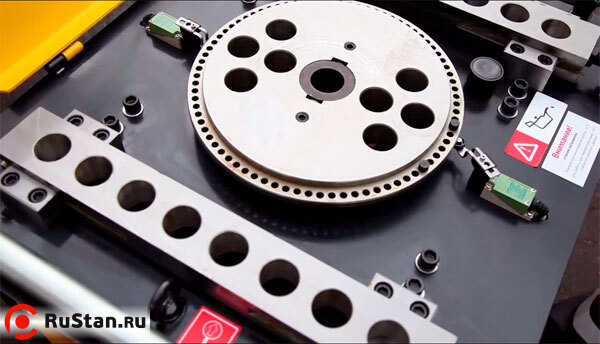

• рабочий диск и упорные рейки цельные (а не полые как у других), выполнены из заготовки, полученной методом ковки. Твердость диска составляет 16 HRC, а твердость рейки 30 HRC, твердость гибочных приспособлений достигает 40 HRC

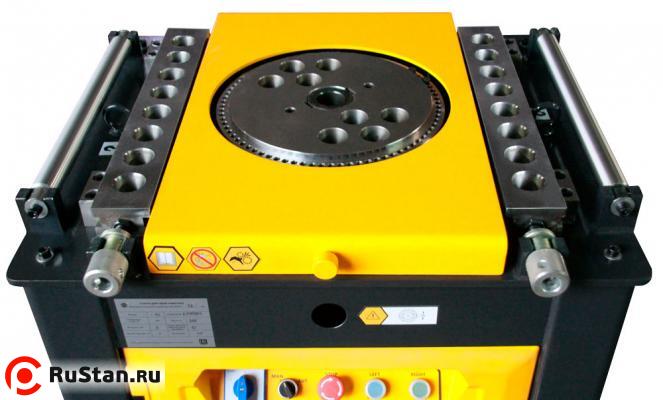

• только на ВПК Г-45 регулируемые упорные рейки
• толщина рабочего стола 12 мм. Рабочие узлы защищены кожухом, который значительно продлевает ресурс концевиков, надежно защищая их от непредвиденного механического воздействия, при этом , для регулировки угла загиба на станке демонтаж защитного кожуха не требуется
• при отгрузке ВПК Г-45РН полностью подготовлен к работе и заправлен маслом

Особенности

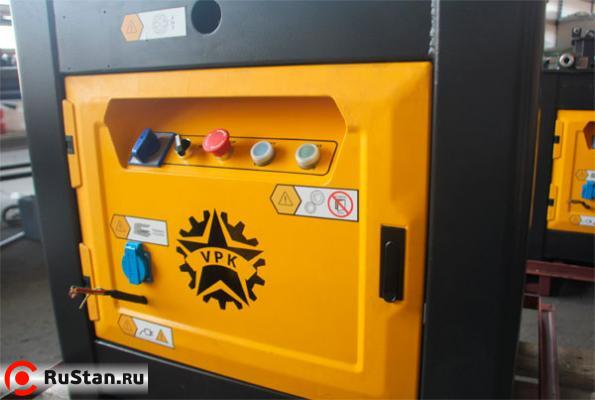

• на станке установлена защита электродвигателя и аварийные «СТОПы»
• электромотор снабжён электротормозом в отличии от ВПК Г-42
• рабочий вращающийся диск может работать в обоих направлениях с большей скоростью
• упрощён порядок изменения угла гиба, применены переставляемые штифты
• в отличии от ВПК Г-42 увеличено количество отверстий под упорные штифты для большего количества вариантов гиба
• в отличии от ВПК Г-42 максимальный диаметр сгибаемой арматуры класса А-I составляет 45мм, класса А-III составляет 38мм
• замена масла 1 раз в год
• увеличилась толщина рабочего стола, усилены точки крепления высоконагруженных элементов станка

Таблица рекомендуемых масел

Комплектация

• ножная педаль
• набор ключей
• набор гибочных приспособлений
• упор
• квадратная втулка для упора и болт М20 для регулировки упора
• 2 штифта
• инструкция
