Модель: | Opti MT100 |
|
Артикул: | 3336110 |
|
Производитель: | Optimum (Германия) | |
Сертификат: | Официальный дилер | |
Изготовитель: | Китай |
- Описание
- Дополнительная оснастка
-
Документы
- Комментарии
- Отзывы
Универсально-фрезерный станок Optimum MT100 предназначен для изготовления широкой номенклатуры деталей машин и механизмов, в том числе для изготовления корпусных деталей. Их отличает наличие вертикального и горизонтального шпинделей с независимыми приводами, большеразмерные столы с высокой допустимой нагрузкой и жесткая конструкция из высококачественного чугуна Meehanite.
Станок обладает жесткой массивной конструкцией из высококачественного чугуна Meehanite.
Особенности конструкции Optimum MT100
- Универсальное исполнение;
- Жесткая массивная конструкция из высококачественного серого чугуна;
- Вертикальный и горизонтальный шпиндель;
- Прочная конструкция машины;
- Фрезерная головка может поворачиваться и вращаться под любым пространственным углом;
- Плавный ход благодаря полированным зубчатым колесам, работающим в масляной ванне;
- Все направляющие закалены и регулируются с помощью клиньев;
- Централизованная смазка;
- Большие развязанные маховики со шкалой;
- Светодиодная лампа;
- Система охлаждения;
- Простое управление переключающими элементами;
- Прочные прямоугольные направляющие по осям Y и Z;

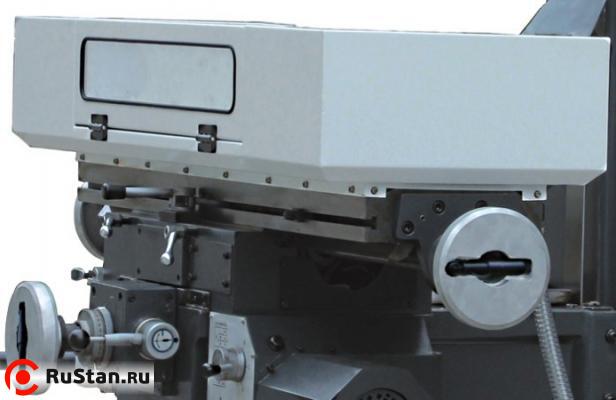

- Регулируемый по высоте защитный экран с микровыключателем, от разлетающихся стружек и деталей, для максимальной защиты пользователя;
- Массивное и крупногабаритное основание XY, точно обработанная поверхность с Т-образными пазами;

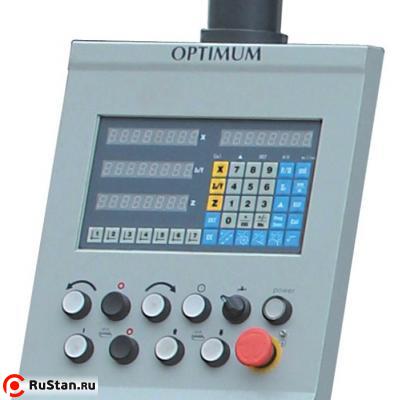

- Цифровой индикатор положения DPA 2000;

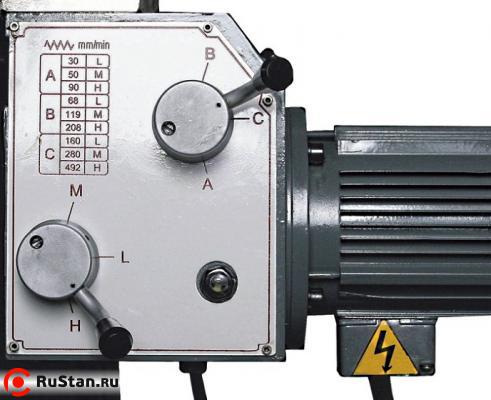

- Двигатель подачи с фиксированными этапами;
- Подача по осям X и Y;
- Ось Z с электрической регулировкой высоты стола.
Технические характеристики Opti MT100 |
|
---|---|
Характеристика | Значение |
Мощность | 3.6 кВт |
Напряжение | 380 В |
Конус шпинделя | M16 |
Мах ø сверления | 18 мм |
Мощность вертикального шпинделя | 2.2 кВт |
Max ⌀ торцевой фрезы | 82 мм |
Max ⌀ концевой фрезы | 20 мм |
Максимальный диаметр рассверливания в стали | 20 мм |
Размер стола | 1120 х 260 мм |
Мin расстояние от шпинделя до стола | 90 мм |
Max расстояние от шпинделя до стола | 520 мм |
Вылет вертикального шпинделя | 90-520 мм |
Вылет горизонтального шпинделя | 110-540 мм |
Поворот шпинделя | 360° |
Частота вращения шпинделя | 40 - 1600 об/мин |
Количество скоростей шпинделя | 11 |
Размер T-образных пазов на столе | 14 мм |
Кол-во T-образных пазов на столе | 3 |
Расстояние между Т-образными пазами на столе | 63 мм |
Максимальная грузоподъемность | 350 кг |
Размер Т-образных пазов стола | 14 мм |
Подключение сжатого воздуха | 700-1060 кПа |
Ручное перемещение по оси X | 600 мм |
Ручное перемещение по оси Y | 270 мм |
Ручное перемещение по оси Z | 380 мм |
Автоматическое перемещение по оси X | 480 мм |
Автоматическое перемещение по оси Y | 270 мм |
Автоматическое перемещение по оси Z | 340 мм |
Рабочая подача по оси X | 24 - 402 мм |
Патрон шпинделя | Ø 32 мм ISO 40 DIN 2080 |
Диапазон поворота фрезерной головки по X - Y плоскости | 360° |
Диапазон поворота фрезерной головки по Z - X плоскости | 360° |
Ход шпинделя | 127 мм |
Мощность двигателя подачи СОЖ | 0.04 кВт |
Вес Opti MT100 | 1300 кг |
Вес (брутто) | 1440 кг |
Габариты (Д*Ш*В) | 1355x1540x1650 мм |
Габариты упаковки (Д*Ш*В) | 2300x2500x1850 мм |
Стандартная комплектация

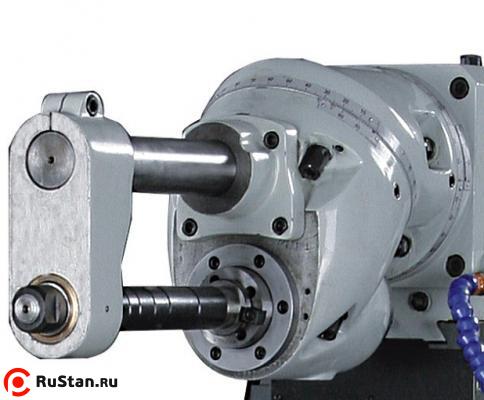

- Горизонтальный фрезерный шпиндель ISO 40 Ø 32 мм;
- Фрезерная оправка ISO 40 Ø 32 мм;
- Цанговый патрон Ø 4 - Ø 20 мм;
- Комплект инструментов.
