| Модель: |  |
Opti F410 TC |
| Артикул: | |
3511240 |
| Производитель: |  |
Optimum (Германия) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
Аналоги Opti F410 TC
- Описание
- Дополнительная оснастка
-
Документы - Комментарии
- Отзывы
Вертикально-фрезерный станок Optimum с ЧПУ F410 TC - это надежное и качественное оборудование с ЧПУ Siemens.
Особенности конструкции
- Мощный, точный, скоростной и надежный станок.
- Инновационная система ЧПУ Siemens Sinumerik 828D.
- Жесткая тяжелая конструкция и высокая производительность станка F310 TC.
- Главный шпиндель SK40 с числом оборотов 10.000 об/мин с ременным приводом для минимизации вибраций, снижения шума и уменьшения тепловыделения.
- Прецизионные линейные направляющие на всех осях обеспечивают высокую скорость установочных перемещений.

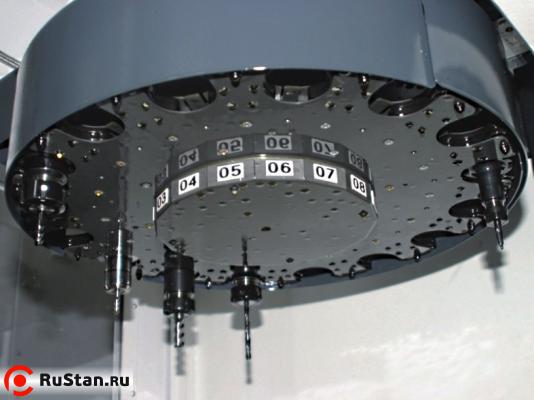

- Автоматический сменщик инструментов на 24 инструментальные позиции.

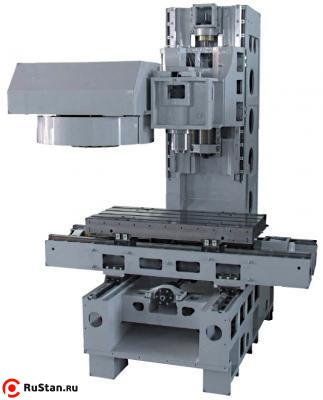

- Высокая надежность станка F410 TC: станина изготовлена из высококачественного серого чугуна марки MEEHANITE.
- Прецизионно отшлифованный стол с пятью Т-образными пазами.
- Многочисленные ребра жесткости основания исключают его перекос при больших нагрузках.
- Высокие виброгасящие и демпфирующие свойства, прочность и стойкость к температурным деформациям стола и станины станка, изготовленных из модифицированного чугуна MEEHANITE.
- Прецизионно отшлифованные предварительно нагруженные высокопроизводительные
шариковые винты Ø40 x P12 X c3 по всем трем осям. - Прямой привод серводвигателей с высоким крутящим моментом по всем трем осям.
- Станок F310 TC серийно оснащается охладителем смазочного масла.
- Система подачи СОЖ с давлением 4 бара, емкость бака 210 литров.

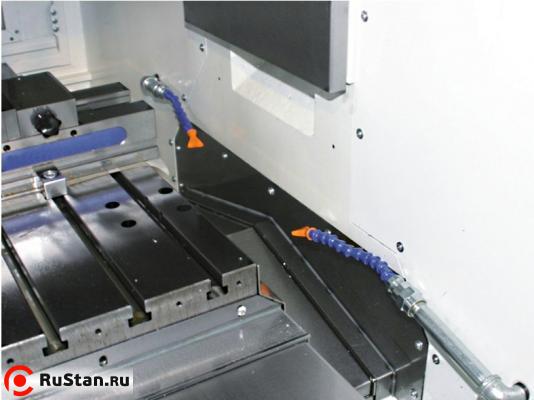

- Система удаления стружки с транспортером и тележкой.

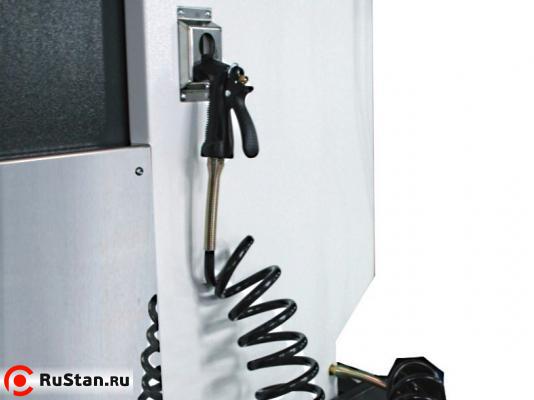

- F410 TC оборудован чистящим пневмопистолетом для очистки зоны резания.
- Телескопические защитные кожухи на всех трех осях.
- Разъемы RJ45, USB и электропитание 220 В.
- 2 года гарантии на систему ЧПУ Siemens.
Технические характеристики фрезерного станка с ЧПУ Optimum F410 TC
| Характеристики | Значение |
|---|---|
| Номер артикула | 3511240 |
| Электропитание | |
| Общая потребляемая мощность | 35 кВт 380 В ~50 Гц |
| Привод шпинделя | 13 кВт (S1) |
| Крутящий момент шпинделя | 70 Нм |
| Насос подачи СОЖ | 1,9 кВт |
| Шпиндель | |
| Конец шпинделя | ISO 40 DIN 69871 |
| Максимальный диаметр торцевой фрезы | 63 мм |
| Максимальный диаметр концевой фрезы | 32 мм |
| Точность | |
| Повторяемость | 0,005 мм |
| Позиционирование | ± 0,005 мм |
| Сменщик инструмента | |
| Количество инструмента | 24 |
| Максимальный диаметр инструмента | 130 мм |
| Максимальная длина инструмента | 300 мм |
| Максимальная масса инструмента | 8 кг |
| Время смены инструмента, инструмент-инструмент | 4,9 с |
| Перемещения | |
| Ось X | 1300 мм |
| Ось Y | 680 мм |
| Ось Z | 730 мм |
| Крутящий момент приводов осей | |
| Ось X | 18 Нм |
| Ось Y | 18 Нм |
| Ось Z | 18 Нм |
| Подача по осям | |
| Рабочая подача (оси X, Y, Z) | 10 000 мм/мин |
| Быстрый ход (оси X, Y) | 30 000 мм/мин |
| Быстрый ход (ось Z) | 24 000 мм/мин |
| Число оборотов | |
| Число оборотов шпинделя | 10 - 10 000 об/мин |
| Координатный стол | |
| Расстояние шпиндель-стол | 100 - 830 мм |
| Размер стола, Д х Ш | 1700 х 600 мм |
| Размер Т-пазов, ширина / количество / между | 18 мм / 5 / 100 мм |
| Максимальная нагрузка на стол | 1000 кг |
| Габаритные размеры | |
| Длина | 4080 мм |
| Ширина | 2260 мм |
| Высота | 2675 мм |
| Емкость бака СОЖ | 210 литров |
| Масса Opti F410 TC станка | 6600 кг |

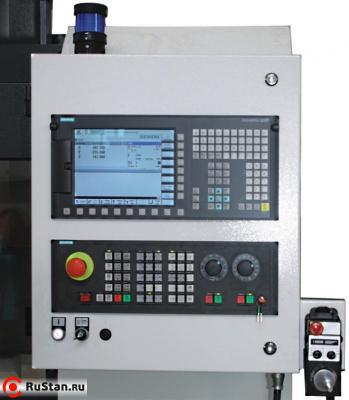

SIEMENS SINUMERIK 828D
- Sinumerik 828D поддерживает интеллектуальные кинематические трансформации, эффективную систему работы с инструментом, разрядность 80 бит, графическое программирование и другие высокопроизводительные функции, ранее использовавшихся только в системах ЧПУ премиум класса.
- ЧПУ имеет цветной TFT-дисплей с диагональю 10,4 дюйма и полнофункциональную QWERTY-клавиатуру. Для удобной работы станочникам предоставляется графическая справка в реальном времени, а также система инструктажа нового типа с анимированными изображениями, демонстрирующими последовательность этапов рабочего процесса.
- Разъемы USB, гнездо для карт Compact Flash (CF) и Ethernet-порты обеспечивают высокую скорость передачи данных на носители информации и интеграцию системы управления в корпоративную сеть.
- Использование графических систем пошагового программирования ShopMill и ShopTurn помогает сократить время, затрачиваемое на разработку программ при производстве небольших партий изделий. В крупномасштабном серийном производстве этап составления программ существенно сокращается благодаря поддержке языков высокого уровня, а также ПО programGuide для параметризации технологического цикла.
Комплектация за дополнительную плату
