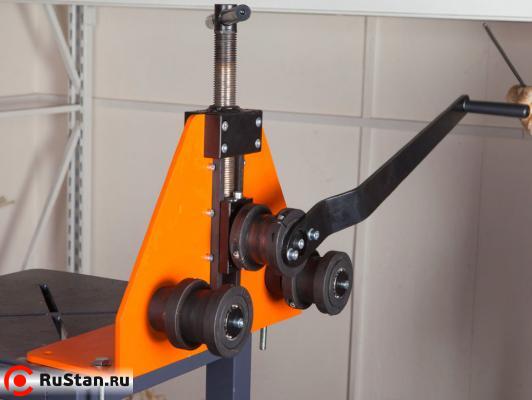

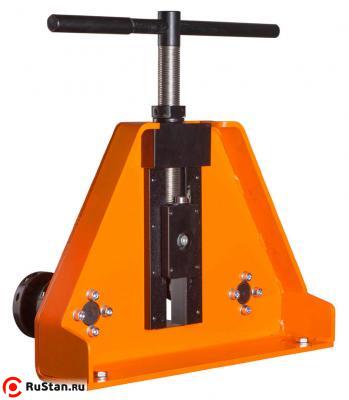

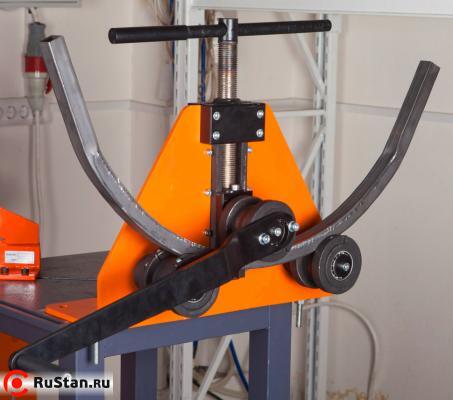

Stalex TG-50 – механический профилегиб с наружными роликами, удобен при работе с заготовкой «колесо» или «круг». Рабочие ролики легко выдвигаются с валов для съёма получаемой заготовки. Предназначен для гибки труб профильного и круглого сечения из металла или другого материала по заданному радиусу, методом прокатки. На верхнем прижимном ролике крепится рычаг (ручка) для прокатывания заготовок. Толщина стенки профильной и круглой трубы 1.5-2 мм.

  • Профильная труба – макс. размер 50х30х1,5 мм (плашмя).
  • Профильная труба – макс. размер 30х30х2 мм.
  • Круглая труба - макс. размер Ø30х2 мм.

В стандартной комплектации станок оснащен универсальным комплектом роликов для работы с профильной трубой от 15х15 до 40х40 и 50х30мм. Дополнительно можно приобрести ролики под круглую трубу – до Ø30мм. Все ролики изготовлены из Стали 45 (конструкционная углеродистая качественная) и закалены.


Таблица гибки для разных заготовок
Характеристика Значение
Сталь, мм 20х20х2 25х25х2 30х30х2 40х40х1.5
Медь, мм 20х20х2.2 25х25х2.2 30х30х2.2 40х40х2.2
Алюминий, мм 20х20х2.5 25х25х2.5 30х30х2.5 40х40х2.5
Минимальный радиус, мм 130 120 150 170
Минимальный диаметр, мм 300 320 480 500

* На тонкостенных трубах до 1,5мм возможны заломы при гибке заготовок, данный эффект распространён на всех трубогибах методом прокатки не зависимо от поставщика и модели. При работе с тонкостенной заготовкой - эффект устраняется при помощи заполнения заготовки песком.

Габариты STALEX TG-50

Технические характеристики Stalex TG-50

Характеристика Значение
Диаметр верхнего ролика 65 мм
Рабочая длина верхнего ролика 46 мм
Диаметр нижнего ролика 65 мм
Рабочая длина нижнего ролика 46 мм
Максимальное расстояние между верхним и нижними роликами 55 мм
Межосевое расстояние между нижними роликами 280 мм
Габариты упаковки (ДхШхВ) 500х350х400мм
Вес Stalex TG-50 40 кг
