Цена для юр. и физ. лиц
3 818 110 руб.
с НДС - на 09.08.2020 г.
  • Описание
  • Видео
  • Комментарии
  • Отзывы

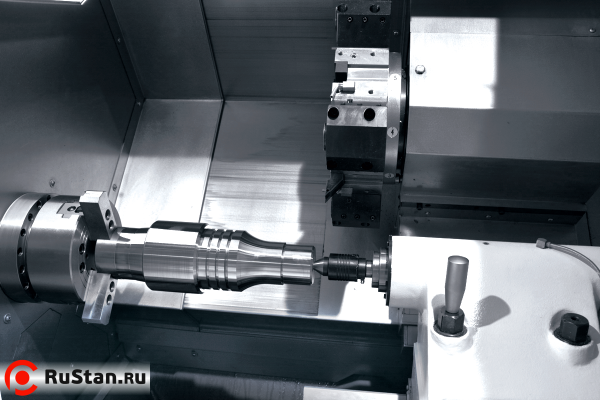

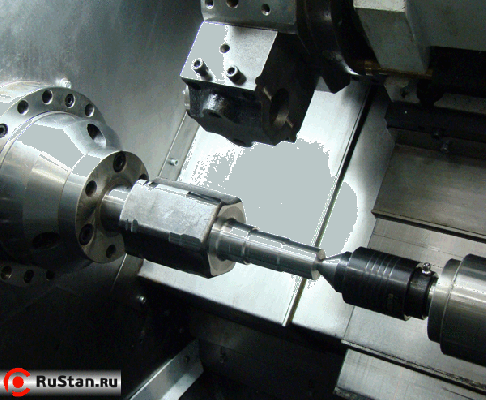

Высокоскоростной многофункциональный токарный станок CL20A с наклонной станиной и с ЧПУ для прецизионной обработки мелких деталей ступенчатой или криволинейной формы в условиях серийного производства.

Предназначен для обработки заготовок из стали, цветных металлов и сплавов в электронной, приборостроительной, аэрокосмической, медицинской промышленности, военно-промышленном комплексе.

Особенности DMTG CL20A

  • Специально разработан с учетом возможности встраивания в состав автоматических и роботизированных поточных линий.
  • Инновационная система ЧПУ Fanuc 0i TF (5) идеально подходит для управления обработкой деталей сложной формы.
  • Компактная высокоинтегрированная конструкция с максимальной степенью автоматизации, высокой жесткостью и вибростойкостью. Рассчитана с помощью методов динамического анализа и конечных элементов.
  • Сервопривод шпинделя Fanuc Alfa il12/7000, сервоприводы по оси X Fanuc Alfa iS 8/4000, по оси Z Fanuc Alfa iS 12/4000.
  • Высокоскоростной прецизионный шпиндель 4 500 об/мин установлен на прецизионные подшипники NSK (Япония).
  • Циркуляционная система смазки шпиндельной бабки.
  • Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.
  • Основные узлы станка имеют усиленную конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений.

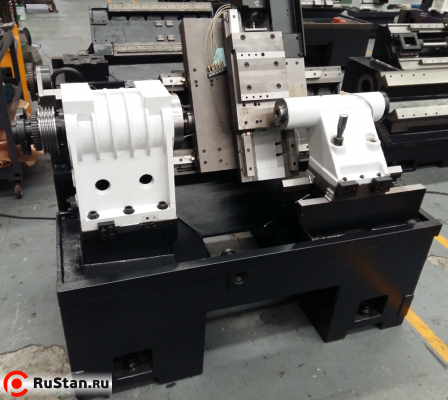

  • Жесткая вибростойкая станина с углом наклона 45° и многочисленными ребрами жесткости, изготовленная из высококачественного серого чугуна.
  • Высокоскоростные линейные направляющие качения NSK (Япония) с максимальной скоростью перемещений 18 м/мин.
  • Высокоточные шлифованные шариковые винты с предварительным натягом класса точности С3.
  • Шариковые винты установлены на опоры с прецизионными подшипниками NSK (Япония) и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты.

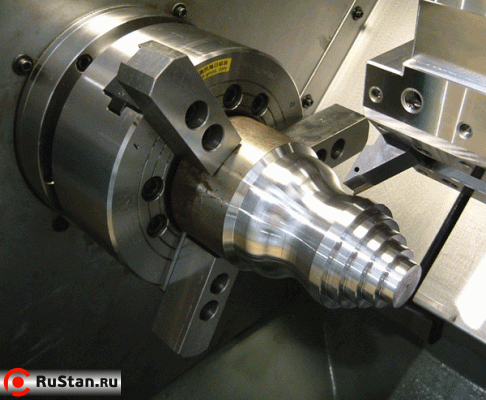

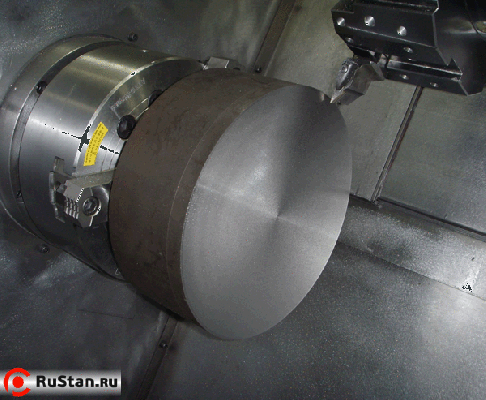

  • Быстрый и точный зажим заготовки в гидравлическом 3-кулачковом токарном патроне 200 / 250 мм Auto Strong (Тайвань).

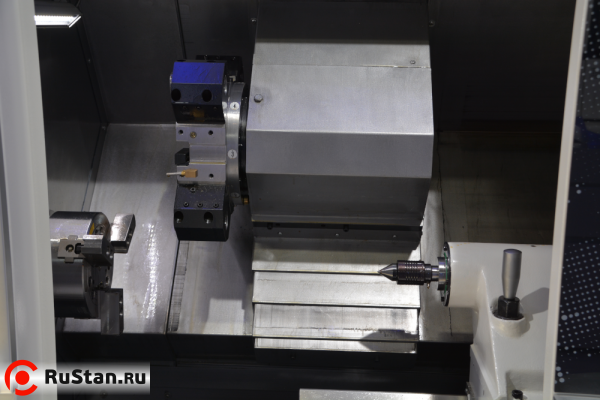

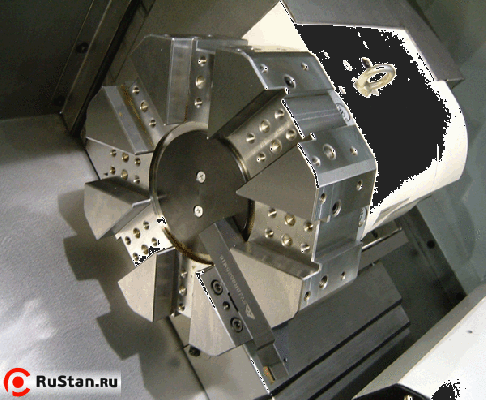

  • Высокоскоростной гидравлический сменщик инструмента револьверного типа на 8 инструментов (опция: 12 инструментов) со временем смены инструмента 0,5 с.
  • Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать прогрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента.

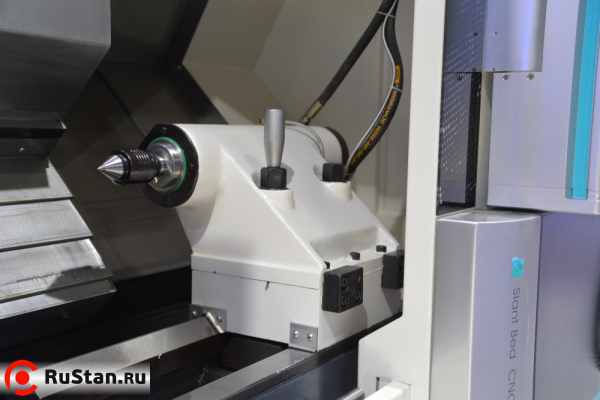

  • Гидравлическая задняя бабка.
  • Система подачи СОЖ с баком емкостью 200 литров.
  • Автоматическая импульсная система смазки направляющих и ходовых винтов.
  • Высокопроизводительный ленточный конвейер для удаления стружки. Может быть смонтирован сбоку или сзади станка.
  • Полностью закрытая рабочая зона с защитными устройствами.
  • Передняя раздвижная дверца с большим прозрачным окном из бронированного стекла.
  • Микропереключатели предотвращают запуск станка при открытых дверцах и блокируют их во время работы.
  • Ножная педаль зажима / разжима токарного патрона.

Технические характеристики DMTG CL20A/450

Характеристика Значение
Электропитание
Общая потребляемая мощность 25 кВт 380 В ~50 Гц
Мощность двигателя шпинделя 11/15 кВт
Система управления
Система ЧПУ Fanuc 0i TF (5)
Станочные данные
Максимальный диаметр обработки 440 мм
Максимальный диаметр обработки над станиной 300 мм
Максимальный диаметр обработки над суппортом 260 мм
Межцентровое расстояние 450 мм
Угол наклона станины 45°
Шпиндель
Число оборотов шпинделя 45 - 4500 об/мин
Проходное отверстие шпинделя 67 мм
Максимальный диаметр обрабатываемого прутка 52 мм
Токарный патрон 200 мм
Фланец шпинделя А2-6
Диаметр шпинделя в передней опоре 100 мм
Крутящий момент шпинделя 98 / 130 Нм
Перемещения и подачи
Перемещение по оси Х 165 мм
Перемещение по оси Z 500 мм
Скорость рабочей подачи по оси Х 5 000 мм/мин
Скорость рабочей подачи по оси Z 5 000 мм/мин
Скорость быстрого хода по оси Х 16 000 мм/мин
Скорость быстрого хода по оси Z 20 000 мм/мин
Диаметр / шаг ШВП по оси Х 28 / 8 мм
Диаметр / шаг ШВП по оси Z 36 / 12 мм
Точность
Повторяемость ± 0,004 мм
Позиционирование ± 0,002 мм
Сменщик инструмента
Тип сменщика инструмента Гидравлический
Количество инструмента 8
Максимальный размер державки резца 25 х 25 мм
Время смены инструмента (соседний / противоположный) 0,4 / 1,2 с
Точность позиционирования сменщика инструмента 0,008 мм
Задняя бабка
Конус пиноли задней бабки МК4
Диаметр пиноли задней бабки 80 мм
Ход пиноли задней бабки 130 мм
Ход задней бабки 460 мм
Габаритные размеры
Емкость бака СОЖ 200 литров
Емкость гидростанции 55 литров
Габаритные размеры (Д х Ш х В, боковой отвод стружки) 4150 х 1620 х 1760 мм
Масса DMTG CL20 станка 4500 кг

Комплектация DMTG CL20A

  • Гидравлический 3-кулачковый токарный патрон Ø200 мм.
  • 8-позиционный гидравлический сменщик инструмента.
  • Гидравлическая задняя бабка.
  • Педаль зажима / разжима токарного патрона.
  • Ленточный транспортер для удаления стружки.
  • Тележка для сбора стружки.
  • Руководство по эксплуатации на русском языке.
