Модель: | ВМ127М |
|
Артикул: | 910707 |
|
Производитель: | Россия |
- Описание
- Дополнительная оснастка
- Комментарии
- Отзывы

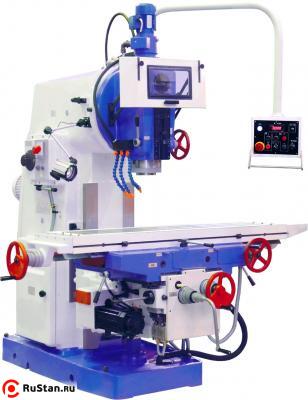

Российский вертикально-фрезерный консольный ВМ127М является аналогом станков 6Р13, 6Т13, FSS450R и предназначен для фрезерования всевозможных деталей из стали, чугуна и цветных металлов и сплавов торцевыми, концевыми, цилиндрическими, радиусными и другими фрезами.
На станке ВМ127М можно обрабатывать вертикальные, горизонтальные и наклонные плоскости, пазы, углы, рамки и т.д.Принципиальные изменения произошедшие с конструкцией станка ВМ127М в 2012г.
- Изменена конструкция вертикальных направляющих станины с профиля «Ласточкин хвост» на П-образный профиль, что позволило увеличить массу обрабатываемой детали до 800 кг

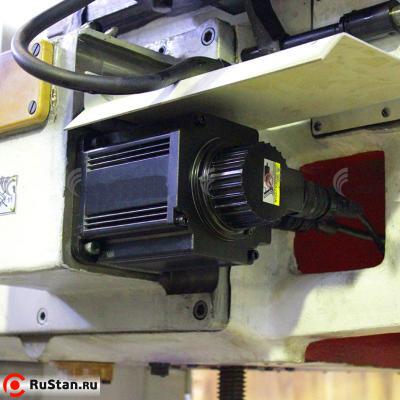

- Заменена механическая коробка подач на бесступенчатое регулирование (Серводигатель), для более точной и быстрой настройки режимов резания, и повышению производительности обработки.
- При изготовлении станка с устройством цифровой индикации заменены комплектующие на импортного производителя с использованием магнитных линеек вместо оптических.
Мощный привод главного движения и тщательно подобранные передаточные отношения обеспечивают оптимальные режимы обработки при различных условиях резания и полное использование возможностей режущего инструмента.
Техническая характеристика и жесткость станка позволяет полностью использовать возможности быстрорежущего и твердосплавного инструмента.
По отдельному заказу за дополнительную плату станок ВМ127М может быть оснащен комплектом дополнительных принадлежностей 127-13 .
Простота обслуживания и быстрая переналадка приспособлений и инструмента представляют значительные удобства при использовании станка в мелкосерийном производстве.
Прямоугольные направляющие консоли, пришедшие на смену направляющим типа "ласточкин хвост", увеличили жесткость конструкции станка и позволили увеличить масса обрабатываемых деталей до 800 кг.
Автоматическая система смазки узлов обеспечивает неприхотливость и надежность станка в самых жестких условиях эксплуатации.

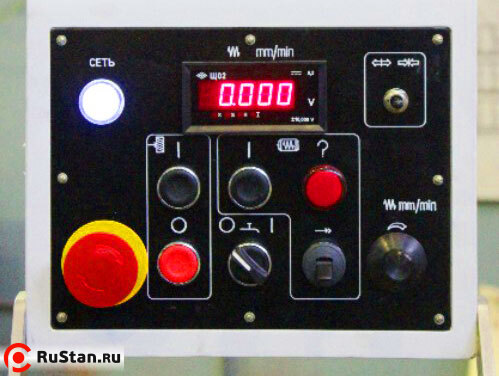

Станок ВМ127М за доп. плату комплектуется устройством цифровой индикации перемещения стола.
Станок ВМ127М сертифицирован на соответствие требованиям ГОСТ 12.2.009, ГОСТ Р МЭК 60204-1-99. ТУ3-178М-89
Климатические условия УХЛ4 ГОСТ 15150-69.
Технические характеристики фрезерного станка ВМ127М
Характеристика | Значение |
---|---|
Размеры рабочей поверхности (длина х ширина), мм | 1600х400 |
Число Т-образных пазов | 3 |
Максимальная нагрузка на стол (по центру), кг | 800 |
Наибольшее перемещение стола, мм: | |
- продольное механическое/ручное | 1010/1010 |
- поперечное механическое/ручное | 300(280*)/320 |
- вертикальное механическое/ручное | 400/420 |
Перемещение стола на одно деление лимба (продольное поперечное, вертикальное), мм | 0,05 |
Перемещение стола на один оборот лимба, мм: | |
- продольное | 4 |
- поперечное | 6 |
- вертикальное | 2 |
Точность линейных координат перемещений стола(при оснащении УЦИ), мкм | |
- продольное (координата "Х") | 50* |
- поперечное (координата "Y") | 50* |
- вертикальное (координата "Z") | 50* |
Конус шпинделя | АТ50 |
Наибольшее перемещение пиноли шпинделя, мм | 80 |
Наибольшее и наименьшее перемещение от торца шпинделя до рабочей поверхности стола при ручном перемещении, мм | 30-500 |
Расстояние от оси шпинделя до вертикальных направляющих станины, мм | 420 |
Угол поворота шпиндельной головки, град | ±45 |
Количество скоростей шпинделя | 18 |
Пределы бесступенчатой регулировки скорости подач, мм/мин: | |
- продольной рабочая/ускоренная | 25-1250/3000 |
- поперечной рабочая/ускоренная | 25-1250/3000 |
- вертикальной рабочая/ускоренная | 8,3-416,6/1000 |
Мощность электродвигателя, кВт: | |
- главного движения | 11 |
- привода подач | 2,1 |
Мощность электронасоса охлаждения жидкости, кВт | 0,12 |
Производительность электронасоса охлаждающей жидкости, л/мин | 22 |
Класс точности станка | Н |
Масса обрабатываемых деталей с приспособлением, кг | 800 |
Габариты, мм | 2560х2260х2500 |
Масса, кг | 4200(4250*) |
* при оснащении станка УЦИ |
