1 046 694 руб.
с НДС - на 05.11.2024 г.
Модель: | BF46S CNC |
|
Артикул: | 3338453KV |
|
Производитель: | PЗC |
- Описание
- Дополнительная оснастка
- Комментарии
- Отзывы

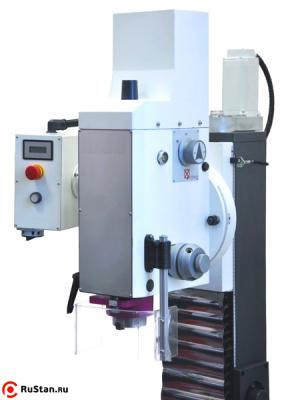

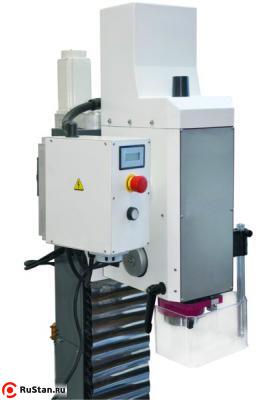

Фрезерный настольный станок с BF46S CNC с ЧПУ предназначен для выполнения операций фрезерования различных деталей из черных и цветных металлов и их сплавов в условиях серийного и мелкосерийного производства на предприятиях, выпускающих металлоизделия и механизмы небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских.
Управление станком осуществляется при помощи числового програмного управления ЧПУ.
Особенности конструкции

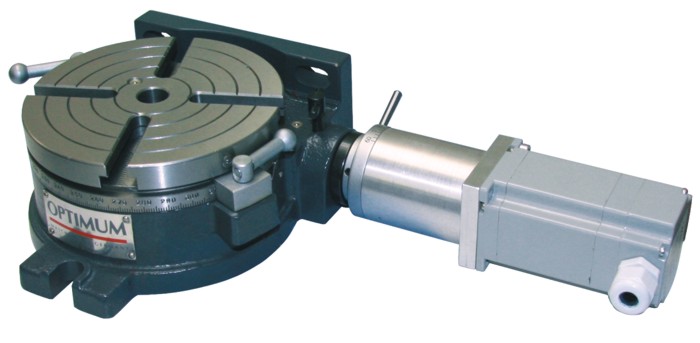

- Управление по трем (3Х фрезерование) или четырем (4Х фрезерование) осям одновременно.

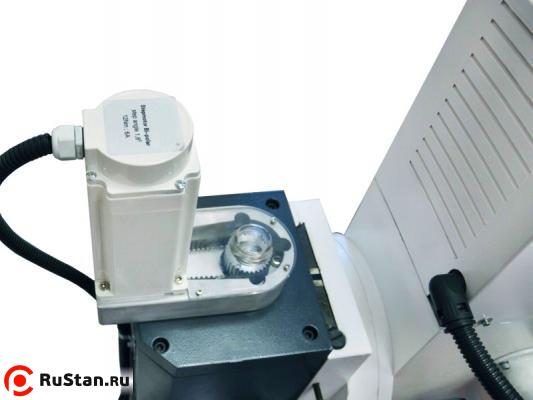

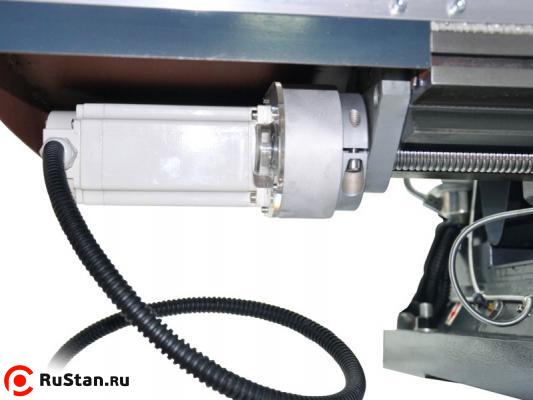

- Шаговые двигатели с высоким крутящим моментом по всем трем осям.
- Базовая модификация с ходовыми винтами скольжения с точностью позицирования 0,05 мм.
-
Модификация Pro с шариковыми ходовыми винтами скольжения HIWIN (Тайвань),
точность позицирования 0,025 мм. - Управление от персонального компьютера (в комплект поставки не входит), подключение по USB.
- Профессиональная система ЧПУ NCdrive XT производства компании 4CAM GmbH (Германия).
- Автоматическое выполнение управляющих программ в G-кодах.
- Жесткая коробчатая колонна, обеспечивающая отличную точность обработки.
- Качественные роликоподшипники обеспечивают радиальное биение фланца шпинделя менее 0,009 мм.
- Точные и надежные направляющие типа “ласточкин хвост”, регулируемые клиновыми планками.
- Ходовые винты по всем трем осям смонтированы на высококачественные шарикоподшипники.
- Программное управление оборотами шпинделя.
- Массивный, жесткий, большеразмерный координатный стол с точно обработанной поверхностью.
- Защита направляющих на всех трех осях.

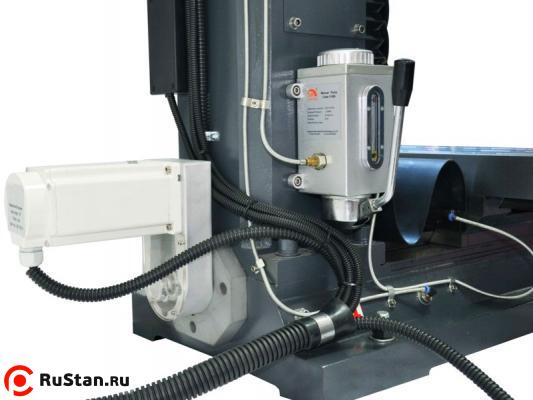

- Центральная система смазки направляющих.
- Линейная, круговая и спиральная интерполяции.

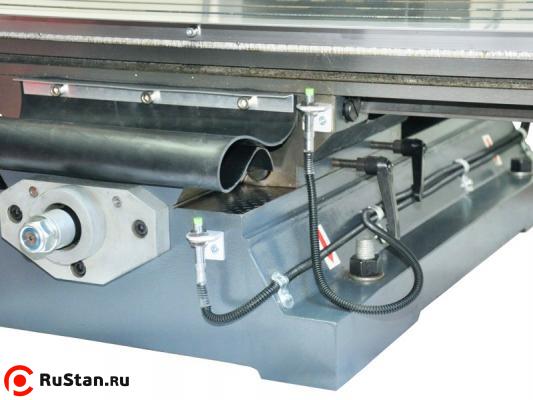

- Индуктивные датчики конечного положения Autonics (Южная Корея).
- Жесткая подставка под станок со столешницей из стали толщиной 6 мм эффективно гасит вибрации.
- Встроенная сетевая розетка 220 В для удобного подключения ноутбука.
- Большие возможности по очень хорошей цене.
Отличия модификации Pro: Шариковые ходовые винты HIWIN по всем трем осям
Использование шариковых ходовых винтов взамен стандартных винтов скольжения позволяет в 2 раза повысить точность и скорость обработки на станке.
Станок имеет программное управление оборотами шпинделя, что позволяет в любой момент времени по команде управляющей программы включить/выключить шпиндель или установить требуемое число оборотов. Таким образом, для каждой конкретной операции обработки детали скорость вращения шпинделя будет оптимальной. Это значительно повышает качество обработки деталей, особенно из цветных металлов и пластиков. Работать с программно управляемым шпинделем намного проще и удобнее, чем при ручном управлении.
Технические характеристики BF46S CNC |
|
---|---|
Характеристика | Значение |
Электропитание | |
Общая потребляемая мощность | 3,7 кВт 220 В ~50 Гц |
Привод шпинделя | 2,2 кВт |
Шпиндель | |
Конец шпинделя | ISO 40 |
Число оборотов шпинделя | 200 - 3100 об/мин |
Зажимная штанга | М16 |
Максимальный диаметр торцевой фрезы, мм | 80 |
Максимальный диаметр концевой фрезы, мм | 32 |
Вылет оси шпинделя, мм | 260 |
Координатный стол | |
Размер стола, Д х Ш | 850 х 240 мм |
Расстояние шпиндель-стол | 80 - 570 мм |
Размер Т-пазов, ширина / количество / между | 18 мм / 3 / 80 мм |
Перемещения | |
Ось X | 500 мм |
Ось Y | 260 мм |
Ось Z | 500 мм |
Подача по осям | |
Рабочая подача (оси X, Y, Z) | 700 мм/мин |
Точность | |
Повторяемость | 0,040 мм |
Позиционирование | 0,050 мм |
Габаритные размеры | |
ДхШхВ | 1260х1060х2240 мм |
Масса станка | 680 кг |
Комплектация за дополнительную плату
