7 615 080 руб.
с НДС - на 05.11.2024 г.
Модель: | FU350MRApUG-03 |
|
Артикул: | FU350MRApUG-03 |
|
Изготовитель: | Белоруссия |
- Описание
- Комментарии
- Отзывы

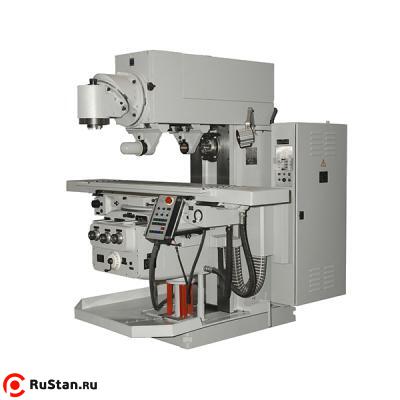

Широкоуниверсальный фрезерный станок FU350MRApUG-03 предназначен для выполнения разнообразных фрезерных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяются для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.
Консольно-фрезерные станки выпускаются по лицензии немецкой фирмы «ХЕККЕРТ». По своим техническим характеристикам они соответствуют российским фрезерным станкам завода «ЗЕФС» (Нижний Новгород), однако превосходят их по технологическим возможностям и качественным характеристикам.
За дополнительную плату станки комплектуются накладными вертикальными фрезерными головками.
Основные преимущества
- Основные узлы изготавливаются из чугуна марки СЧ25, имеют оптимальную форму и большую жесткость.
- Фторопластовое покрытие направляющих стола и стойки обладает хорошими антифрикционными свойствами и антизадирной способностью, что позволяет обеспечивает стабильность точностных параметров в течение длительного времени.
- Наличие автоматических циклов обработки (маятниковое фрезерование, фрезерование с ускоренным перескоком, фрезерование по прямоугольному циклу в трех плоскостях) позволяет использовать станки не только в мелкосерийном, но и в крупносерийном производстве. Наличие механизма опускания консоли исключает касание инструментом обработанной поверхности при обратном ускоренном ходе стола.
- Наличие механизма зажима стола при попутной подаче в продольной координате обеспечивает необходимую жесткость и исключает вибрацию. Фрезерование методом попутной подачи позволяет осуществлять эффективную обработку глубоких пазов и деталей из высокопрочных материалов.
- Высокие точностные характеристики станка FU350MRApUG-03 позволяют производить детали самого высокого качества; например, неплоскостность поверхности стола на всей длине не превышает 16 мкм. Модульная конструкция максимально облегчает ремонт станка в случае его необходимости.
Технические характеристики фрезерного станка FU350MRApUG | |
---|---|
Характеристика | Значение |
Размер рабочей поверхности стола, мм. | 315 х 1250 |
Наибольшее продольное перемещение стола, мм. | 850 |
Поперечный ход стола, мм. | 270 |
Наибольшее вертикальное перемещение стола, мм. | 500 |
Наибольший угол поворота стола в горизонтальной плоскости, град. | +/- 45 |
Количество Т-образных пазов | 4 |
Расстояние между осями Т-образных пазов, мм. | 63 |
Ширина Т-образного паза | 18Н7 |
Пределы частот вращения шпинделя, об/мин | 28 - 1400 (горизонтальный); 28 -1400 (вертикальный) |
Конец шпинделя | ISO-50 (горизонтальный и вертикальный) |
Наибольший крутящий момент на шпинделе, Нм | 900 (горизонтальный); 600 (вертикальный) |
Продольные подачи стола, мм/мин | 16 - 800 |
Поперечные подачи стола, мм/мин | 16 - 800 |
Вертикальные подачи стола, мм/мин | 5 - 250 |
Число ступеней подач | 18 |
Скорость быстрых перемещений, м/мин | 3,15 (оси Х, Y); 1,0 (ось Z) |
Масса FU350MRApUG-03 заготовки, кг. | 1000 |
Мощность привода главного движения, кВт | 5,5 / 3,0 (горизонтального/ вертикального шпинделя) |
Мощность двигателя подач, кВт | 1,5 |
Класс точности | Н |
Напряжение питания, В | 380 |
Габаритные размеры (LxBxH), мм. | 1990 х 2112 х 2580 2750 х 1950 х 2330 (в упаковке) |
Масса, кг. | 4050 (4700 в упаковке) |
