Вертикально-фрезерный станок ГФ4612
| Модель: |  |
ГФ4612 |
| Изготовитель: |  |
Россия |
- Описание
- Комментарии
- Отзывы
Вертикально-фрезерный станок ГФ4612 предназначен для обработки плоских и корпусных деталей массой до 1250 кг из черных, цветных металлов и их сплавов торцевыми, концевыми, дисковыми и фасонными фрезами. Кроме фрезерования на станке можно производить сверление и предварительное растачивание отверстий, нарезание резьб метчиком. Высокий верхний предел подач и частот вращения шпинделя позволяет эффективно применять современный режущий инструмент из синтетических сверхтвердых материалов.
Cтанок ГФ4612 предназначен для обработки плоских и корпусных деталей массой до 1250 кг из черных, цветных металлов и их сплавов торцевыми, концевыми, дисковыми и фасонными фрезами. Кроме фрезерования на станке можно производить сверление и предварительное растачивание отверстий, нарезание резьб метчиком. Высокий верхний предел подач и частот вращения шпинделя позволяет эффективно применять современный режущий инструмент из синтетических сверхтвердых материалов.
Технические характеристики фрезерного станка ГФ4612
| Параметр | Значение |
|---|---|
| Класс точности по ГОСТ 8-82 | П |
| Размеры рабочей поверхности стола, мм | 1250х320 |
| Количество Т-образных пазов | 3 |
| Ширина Т-образных пазов, мм: | |
| - центрального | 18Н8 |
| -крайнего | 18Н12 |
| Расстояние между Т-образными пазами, мм | 63 |
| Наибольшее перемещение стола, мм | |
| - продольное | 800 |
| - поперечное | 320 |
| - вертикальное | 420 |
| Конец шпинделя ГОСТ 24644-81, ряд 4, исполнение 6 | 50 |
| Количество скоростей вращения шпинделя | 19 |
| Пределы частот вращения шпинделя, мин -1 | 50-3150 |
| Количество подач стола | 22 |
| Пределы подач стола S, мм/мин: | |
| - продольных | 12,5-1600 |
| - поперечных | 12,5-1600 |
| - вертикальных | 4,1-530 |
| Скорость быстрого перемещения стола, мм/мин: | |
| - продольного | 4000 |
| - поперечного | 4000 |
| - вертикального | 1330 |

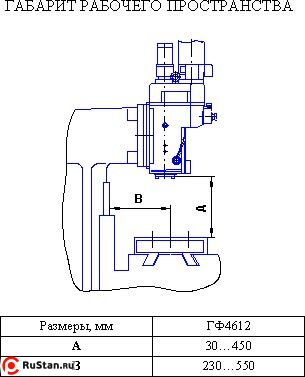

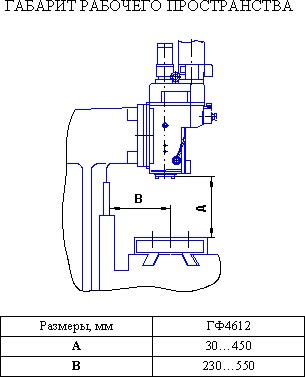

| Расстояние от торца шпинделя до рабочей поверхности стола, мм: | |
| - наименьшее | 30 |
| - наибольшее | 450 |
| Расстояние от оси шпинделя до направляющих станины, мм | 390 |
| Перемещение стола на одно деление лимба, мм: | |
| продольное, поперечное и вертикальное | 0,05 |
| Перемещение стола на один оборот лимба, мм: | |
| - продольное | 6 |
| - поперечное | 6 |
| - вертикальное | 2 |
| Ход гильзы шпинделя (вертикальный), мм | 70 |
| Перемещение пиноли на один оборот лимба, мм | 4 |
| Перемещение пиноли на одно деление лимба, мм | 0,05 |
| Наибольший угол поворота шпиндельной головки, град | +-45 |
| Цена одного деления шкалы поворота головки, град | 1 |
| Наибольшая масса обрабатываемой детали и приспособления, устанавливаемых на станке, кг | 400 |
| Наибольший допустимый диаметр фрез при черновой обработке, мм | 160 |
| Габаритные размеры, мм: | |
| - длина | 2100 |
| - ширина | 1965 |
| - высота | 2700 |
| Масса ГФ4612 станка с электрооборудованием, кг | 3450 |
