Модель: | 6ДМ83Ш |
|
Производитель: | Россия |
- Описание
- Комментарии
- Отзывы

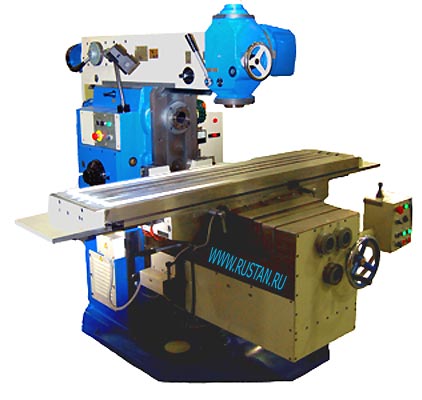

Широкоуниверсальный фрезерный станок 6ДМ83Ш предназначен для выполнения всех видов фрезерных работ, сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в единичном, мелкосерийном и серийном производстве, что позволяет существенно расширить технологические возможности инструментального фрезерного станка.
Прменение в приводе подач серводвигателя с частотным бесступенчатым регулированием, в сочетании с оригинальным конструктивным решением автоматической раздачи движения на управляемые оси, дало возможность задания параметров обработки и последовательности перемещений рабочих органов станка непосредственно с пульта оператора.
Конструктивные особенности станка и использование комплектующих изделий ведущих инофирм, таких как "Merlin Gerin", "Lenze","Mitsubishi Electric", позволили обеспечить максимальное удобство в работе, охватить широкий диапазон режимов обработки, повысить надежность и производительность станка и достичь наибольших показателей точности и качества обработки.
Наличие наряду с горизонтальным, вертикального поворотного шпинделя, имеющего возможность установки под различными углами в двух взаимно перпендикулярных плоскостях, механизма зажима инструмента и ряда дополнительных приспособлений и принадлежностей, позволяет существенно расширить технологические возможности станков.
Приспособления и устройства, поставляемые за отдельную плату:
- Тиски станочные
- Стол поворотный круглый
- Накладная фрезерная головка
- Накладная долбежная головка
Технические характеристики фрезерного станка 6ДМ83Ш-4 | |
---|---|
Характеристика | Значение |
Размеры рабочей поверхности стола, мм | 400x1600 |
Наибольшее перемещение стола, мм | |
- продольное | 1000 |
- поперечное | 400 |
- вертикальное | 400 |
Наибольшее перемещение гильзы вертикального шпинделя, мм | 80 |
Количество подач | бесступенчатое |
Пределы подач стола, мм/мин(бесступенчатое регулирование) | |
- продольной | 10-3000 |
- поперечной | 10-3000 |
- вертикальной | 10-1400 |
Количество частот вращения шпинделя (гор/верт), мин | 21 / 12 |
Пределы частот вращения шпинделя (гор/верт), мин-1 | 16-1600 / 31,5-1400 |
Конус шпинделя (гор/верт) | ISO 50 / ISO 40 |
Угол поворота оси вертикального шпинделя, град | |
- к станине | 45 |
- от станины | 90 |
- в продольной плоскости | 90 |
Мощность электродвигателей приводов, кВт | |
- подач | 4,1 |
- вертикального шпинделя | 2,2 |
- горизонтального шпинделя | 7,5 |
Габаритные размеры станка, мм | 2420х2760х2015 |
Масса 6ДМ83Ш станка, кг | 3250 |
Класс точности | П |
