Модель: | ДФ6725 |
|
Производитель: | Россия |
- Описание
- Комментарии
- Отзывы

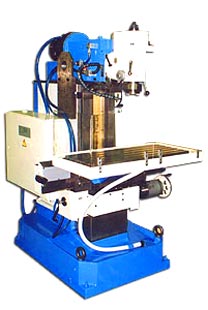

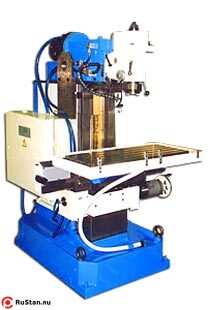

Широкоуниверсальный фрезерный станок ДФ6725 предназначен для выполнения всех видов фрезерных работ, сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в единичном, мелкосерийном и серийном производстве, что позволяет существенно расширить технологические возможности инструментального фрезерного станка.
Применение на станке современного частотно-регулируемого привода и ряда дополнительных приспособлений и принадлежностей расширяет технологические возможности станка.
Станок фрезерный инструментальный оснащается современными комплектующими изделиями ведущих фирм Siemens, Mitsubishi Electric и Lenze.
Технические характеристики фрезерного станка ДФ6725
Характеристика | Значение | |
---|---|---|
Размеры рабочей поверхности вертикального стола, мм | 250 х 630 | |
Размеры рабочей поверхности горизонтального стола, мм | 320 х 800 | |
Наибольшее перемещение стола, мм | продольное | 400 |
поперечное | 320 | |
вертикальное | 400 | |
Наибольшее перемещение гильзы вертикального шпинделя, мм | 60 | |
Конус шпинделей | ISO40 | |
Количество частот вращения шпинделей | 12 | |
Пределы частот вращения шпинделей,мин-1 | 63-2800 | |
по заказу | 90-4000 | |
Количество подач | бесступенчатое | |
Пределы рабочих подач, мм/мин | 12-400 | |
Ускоренное перемещение, мм/мин | 1250 | |
Угол поворота вертикального шпинделя, град | 90 | |
Мощность двигателей приводов, кВт | подач | 1,5 |
шпинделей | 2,2 | |
Габаритные размеры станка, мм | 1420х2000х1765 | |
Масса станка, кг | 1750 | |
Класс точности | П |
Комплект поставки
Входят в комплект и стоимость станка:- ДФ6725Ф1.22 Станок в сборе
- ДФ6725.00.00.011 Стол горизонтальный
- ДФ6725.80.00.000 Хобот с серьгой
- Ремень СБ4-75-32 ТУРБ 00149438-073-91 (2 шт.)
Принадлежности и инструмент
- Программатор E82ZBC 6 на___шт. станков
- ДФ6725.96.01.100 Оправка (В 27) с буксой
- ДФ6725.96.01.120 Оправка переходная
- ДФ6725.96.01.130 Ключ
- ДФ6725.96.01.140 Отвертка комбинированная
- 6Д82Ш.100.160 Патрон цанговый (в том числе ключ гаечный ТУ2-03-1019-85 7811-0173 С1 хим.окс.прм.)
Оправки для насадных торцевых фрез ГОСТ 13785-75:
- 6222-0031 (D 22) диам.22
- 6222-0032 (D 27) диам.27
Оправки для насадных фрез ГОСТ 13786-75:
- 6222-0053 (D 22) диам.22
- 6222-0055 (D 27) диам.27
- Оправка диам.22 с буксой 62225-0171 ГОСТ 15068-75
Ключи гаечные двусторонние ГОСТ 2839-80:
- 7811-0003 С1 хим.окс.прм. 8х10
- 7811-0021 С1 хим.окс.прм. 12х14
- 7811-0023 С1 хим.окс.прм. 17х19
- 7811-0025 С1 хим.окс.прм. 22х24
Ключи для круглых гаек ГОСТ 16984-79:
- 7811-0315 хим.окс.прм. диам.30-34
- 7811-0316 хим.окс.прм. диам.38-42
- 7811-0318 хим.окс.прм. диам.55-60
Ключи ГОСТ 11737-74:
- 7812-0374 40Х хим.окс.прм. S=5
- 7812-0375 40Х хим.окс.прм. S=6
- 7812-0377 40Х хим.окс.прм. S=8
- 7812-0379 40Х хим.окс.прм. S=12
- 7812-0381 40Х хим.окс.прм. S=14
- Ключи торцевые ДП 010/00/88-18/-22
- Отвертка ГОСТ 17199-88 7810-0320
- Шприц 2 ГОСТ 3643-75
Документация ДФ6725-1.100.000РЭ
- Руководство по эксплуатации в 2-х частях
Поставляются по особому заказу за отдельную плату:
- стол универсальный
- стол круглый
- головка делительная
- головка долбежная
- тиски универсальные
- головка подрезная
- головка быстроходная
- центроискатель
- резцедержатель.
