Модель: | C1300 |
|
Производитель: | ZMM Sliven (Болгария) |
Аналоги C1300
- Описание
-
Видео
- Комментарии
- Отзывы

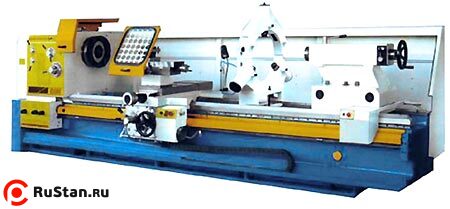

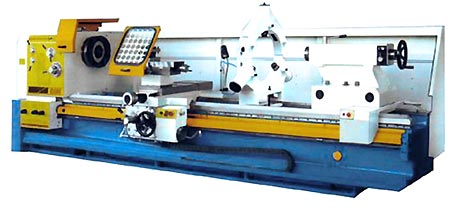

Токарный станок C1300 предназначен для выполнения токарных работ - точение конусов и нарезание резьб: метрических, дюймовых. Технические характеристики и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов. Станок C1300 укомплектован трехкулачковым патроном Bisonпроизводства Польши и вращающимся центром.
Электрика станка C1300 изготовлена немецкой фирмой Шнайдер-электрик. В шпиндельном узле, используются подшипники и схемы их установки только ведущих фирм SKF и FAG.
За дополнительную плату станок C1300 комплектуется
- конусной линейкой с помощью которой можно производить нарезку конусной резьбы, а также точение конусов.
- устройчтвом цифровой индикации УЦИ.
Сервисное и гарантийное обслуживание осуществляется Российскими специалистами. Гарантия 1 год.
Технические характеристики токаного станка C1300
Характеристика | Ед. изм. | C850 | C1030 | C1300 | |
---|---|---|---|---|---|
Основные параметры | Высота центров | mm | 420 | 520 | 650 |
Диаметр обработки над станиной | mm | 850 | 1040 | 1300 | |
Диаметр обработки над суппортом | mm | 480 | 720 | 940 | |
Диаметр обработки над выемкой в станине | mm | 1060 | 1300 | 1520 | |
Ширина направляющих | mm | 750 | |||
Расстояние между центрами | mm | 1500, 2250, 3000, 3750, 4500, 5250, 6000, 8000 | |||
Шпиндель | Передний конец шпинделя | mm | 15 | ||
Диаметр отверстия шпинделя | mm | 152 | |||
Конус шпинделя | Морзе | 160 | |||
Количество скоростей шпинделя | 18 | ||||
Диапазон оборотов | об/мин | 5.6-1000 | |||
Мощность главного привода | кВт | 22 (18; 30) | |||
Подачи | Количество подач | 64 | |||
Диапазон продольных подач | мм/об | 0.055-13.3 | |||
Диапазон поперечных подач | мм/об | 0.02-4.45 | |||
Резьба | Количество резьб | 64 | 64 | ||
Шаг миллиметровой резьбы | mm | 0.5-120 | |||
Шаг дюймовой резьбы | вит/1 | 60-15/32 | |||
Шаг модульной резьбы | mm | 0.125-30 | |||
Шаг диаметральной резьбы | DP | 240-1 | |||
Перемещения | Ход поперечных салазок | mm | 590 | ||
Ход верхних салазок | mm | 145 | |||
Пиноль | Диаметр пиноли | mm | 145 | ||
Конус пиноли | Морзе | 6 | |||
Ход пиноли | mm | 300 |
Стандартная комплектация:
- Главный двигатель 18 kW
- Электрооборудование с панелью управления
- Электродинамический тормоз
- Система охлаждения с помпой
- Рабочее освещение
- Устройство ускоренного перемещения в 4-х направлений
- Задний щит по всей длине станка
- Защита патрона
- Защита резцедержателя
- Упорный центр шпинделя
- Переходная втулка шпинделя
- Упорный центр задней бабки
- Переходная втулка задней бабки
- 4-х позиционный резцедержатель с ключом
- Механизированная задняя бабка с редуктором пиноли
- 3-х кулачковый патрон Ф500 мм BISON
- Вращающийся центр задней бабки
- Люнет подвижный
- Люнет неподвижный Ф50…Ф300 мм
- Руководство по эксплуатации на русском языке.
Дополнительные принадлежности:
- 4-х кулачковый не самоцентрирующийся патрон
- Планшайба
- Люнет неподвижный Ф270…Ф520 мм
- Люнет неподвижный Ф470…Ф720 мм
- Люнет неподвижный Ф700…Ф950 мм
- Роликовые пиноли для неподвижного люнета
- Одно позиционный продольный ограничитель
- Резьбоуказатель
- Быстросменный резцедержатель.
Комплектация станка C1300 и оборудование поставляемое за дополнительную плату СКАЧАТЬ
