Модель: | 16В20 |
|
Артикул: | 111020 |
|
Производитель: | Россия |
Аналоги 16В20
- Описание
- Дополнительная оснастка
- Комментарии
- Отзывы

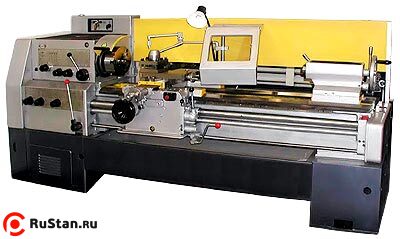

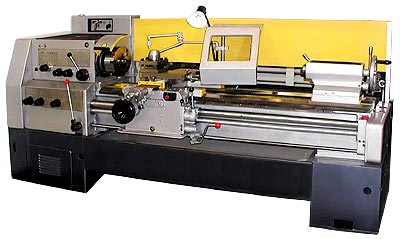

Токарно-винторезный станок 16В20 относится к универсальному технологическому металлорежущему оборудованию, используемому на различных металлообрабатывающих предприятиях, в том числе ремонтных. Предназначен для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения разнообразного осевого профиля, а также для нарезания левых и правых резьб: метрических, дюймовых, модульных и питчевых.
Модель 1В62Г - базовый станок с выемкой в станине.
Модель 16В20 - станок без выемки в станине.
Жесткая коробчатой формы станина с калеными, шлифованными направляющими обладает достаточной жесткостью. Станина станка мод. 1В62Г имеет выемку, закрываемую съемным мостиком. Это позволяет при снятом мостике обрабатывать более крупные (диаметром до 620 мм) заготовки типа дисков, колец и фланцев.
Шпиндель смонтирован на точных подшипниках качения. Конструкция резцедержателя обеспечивает стабильность положения фиксации инструмента.
Станки оснащены фартуком 067.0000.000 с встроенным электродвигателем ускоренных перемещений и коробкой подач 077.0000.000, позволяющей без настройки гитары нарезать дюймовые резьбы с 11, 14 и 19 нитками на дюйм. Климатическое исполнение - УХЛ4 по ГОСТ 15150-69. (Для эксплуатации во всех климатических районах стран ближнего зарубежья в закрытых отапливаемых (охлаждаемых) и вентилируемых производственных помещениях).
Технические характеристики токарно-винторезного станка 16В20
Модель | Значение | |
---|---|---|
Основные параметры | ГОСТ 440-81 | |
Наибольший диаметр обрабатываемой заготовки, мм: | ||
445 | ||
220 | ||
Наибольшая длина обрабатываемой заготовки, мм: | ||
750 | ||
Конец шпинделя фланцевого по ГОСТ 12593-72 | 6 | |
Центр по ГОСТ 13214-79 | ||
7032-0054(Метр.80) | ||
7032-0039(М5) | ||
Диаметр цилиндрического отверстия в шпинделе, мм, не менее | 70 | |
Высота резца, установленного в резцедержателе, мм, не менее | 25 | |
Количество скоростей прямого вращения шпинделя, не менее | 24 | |
Количество скоростей обратного вращения шпинделя, не менее | 24 | |
Частота вращения шпинделя, мин в -1 степени | 10-2000 | |
Подача, мм/об: | ||
0,032-28 | ||
0,016-14 | ||
Пределы параметров нарезаемых резьб при одном наборе сменных колес, не менее: | ||
0.5-224 | ||
0.5-224 | ||
77-0.125 | ||
77-0.125 | ||
Скорость быстрого перемещения суппорта, м/мин: | ||
4,0 | ||
2,0 | ||
Наибольшая длина перемещения, мм: | ||
650 | ||
280 | ||
130 | ||
150 | ||
±15 | ||
Наибольший угол поворота верхнего суппорта, град | ±90 | |
Цена одного деления шкалы перемещения, мм: | ||
0.1 | ||
0,05 | ||
0,05 | ||
5 | ||
Цена одного деления шкалы поворота верхнего суппорта, град | 1,00 | |
Мощность привода, кВт: | 6/7,1 | |
Габарит станка, мм | 2500х1220х1510 | |
Масса 16В20 станка, кг | 2200 |
