Модель: | LTC10T.10/3000 |
|
Производитель: | ZMM Sliven (Болгария) |
- Описание
- Комментарии
- Отзывы

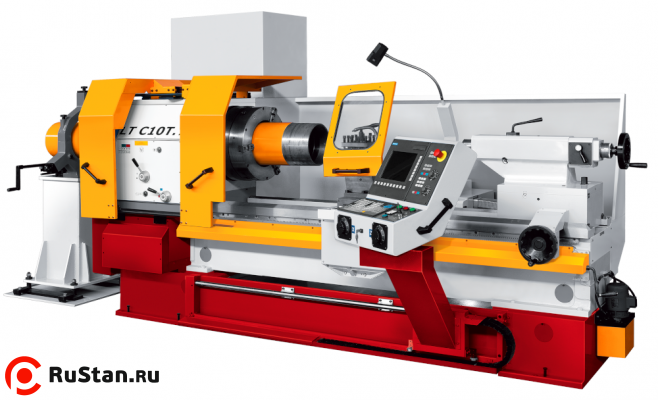

Трубонарезной станок с ЧПУ LTC10T.10/3000 предназначен для токарной обработки труб и деталей трубных соединений, особенно применяемых в нефтегазовой отрасли.
Трубонарезные станки LTC10T.10/3000 оснащены частотным управлением привода шпинделя, двумя трехкулачковыми патронами и люнетами с роликовыми пинолями для поддержки трубы снаружи станка.
Трубонарезной станок может использоваться для выполнения разнообразных токарных работ, в том числе нарезания метрической, конической, дюймовой, модульной и питчевых резьб.
В цену станка входит два патрона, выносной люнет d.180-430 мм на стойке, инструкция по эксплуатации на русском языке.
В базовой комплектации станок оснащен однопозиционный резцедержателем Мультификс.
За дополнительную плату станок оснащается 8-ми позиционной револьверной головкой Duplomatic BSV N200(~15000 евро),
а также двумя 4-х кулачковыми несамоцентрирующимися патронами 4317-25"-20-10,5'' HD Bison диаметром 630 мм, с диапазоном зажима 50-630 мм.(~13000 евро)
Трубонарезные станки LTC10T.10/3000 оснащены частотным управлением привода шпинделя, двумя трехкулачковыми патронами и люнетами с роликовыми пинолями для поддержки трубы снаружи станка.
Трубонарезной станок может использоваться для выполнения разнообразных токарных работ, в том числе нарезания метрической, конической, дюймовой, модульной и питчевых резьб.
В цену станка входит два патрона, выносной люнет d.180-430 мм на стойке, инструкция по эксплуатации на русском языке.
В базовой комплектации станок оснащен однопозиционный резцедержателем Мультификс.
За дополнительную плату станок оснащается 8-ми позиционной револьверной головкой Duplomatic BSV N200(~15000 евро),
а также двумя 4-х кулачковыми несамоцентрирующимися патронами 4317-25"-20-10,5'' HD Bison диаметром 630 мм, с диапазоном зажима 50-630 мм.(~13000 евро)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРУБОНАРЕЗНОГО СТАНКА С ЧПУ LTC10T.10/3000
Технические характеристики | LT C10T.10 | LT C10T.12 | |||
---|---|---|---|---|---|
Основные параметры | Высота центров | мм | 400 | ||
Диаметр обработки над станиной | мм | 800 | |||
Диаметр обработки над суппортом | мм | 560 | |||
Диаметр обработки над выемкой в станине | мм | 990 | |||
Ширина направляющих | мм | 560 | |||
Расстояние между центрами | мм | 1500, 2000, 3000, 4000, 5000, 6000 | |||
Шпиндель | Передний конус DIN 55026 / отверстие | No/мм | A20-A2 20 / 318 | ||
Диаметр отверстия шпинделя | мм | 260 | 315 | ||
Передняя бабка | Диаметр переднего подшипника | мм | 380 | ||
Количество диапазонов скоростей шпинделя (ручное переключение) | 4 | ||||
Обороты в Диапазонах | об/мин | 8-40; 16-80; 40-200; 80-400 | |||
Мощность главного привода | кВт | 18,5 (3500 N/m) | |||
Патрон | 3-х кулачковый самоцентрирующийся, диаметр/отверстие. | мм | 500/320 | ||
4-х кулачковый несамоцентрирующийся, диаметр/отв. | мм | 630/320 | |||
Подачи | Мощность сервопривода оси “Z” | кВт | 3,77 (18 N/m) | ||
Мощность сервопривода оси “X” | кВт | 2,7 (11 N/m) | |||
Быстрый ход по осям “X” и “Z” | м/мин | 10 (max) | |||
Диаметр / шаг ШВП оси “Z” | мм | 50 х 10 | |||
Диаметр / шаг ШВП оси “X” | мм | 32 x 5 | |||
Ход | Ход по оси “X” | мм | 400 | ||
Пиноль | Диаметр пиноли | мм | 105 | ||
Конус пиноли | Морзе | No.6 | |||
Ход пиноли | мм | 225 | |||
Резцедержатель | 4-х позиционный, быстросменный «Мультификс» | ||||
Деталь | Максимальный вес детали в 2-х патронах | кг | 500 | ||
Максимальный вес детали с 2-мя внешними опорами и люнетом на направляющих | кг | 3000 | |||
ЧПУ | Система ЧПУ | Siemens (Fanuc, Heidenhain, Fagor) | |||
Вес LTC10T.10/3000 | Для РМЦ 1500 мм | кг | 5775 | 5875 |
