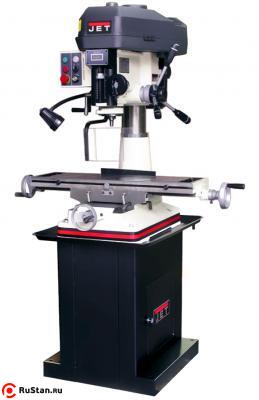

Фрезерный настольный станок JET JMD-18VS предназначен для производства операций фрезерования и растачивания разных деталей из цветных и черных металлов и их сплавов в режиме серийного и мелкосерийного производства. Станок также может использоваться на предприятиях, выпускающих металлоизделия небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских.

Особенности конструкции

  • Мощный двигатель, рассчитанный на непрерывную работу;
  • Большой прецизионный крестовый стол с регулируемыми клиновидными планками;
  • Кожух ремня с шарниром для легкой и быстрой его замены;
  • Автоматическая подача пиноли шпинделя;
  • Конические роликовые подшипники опор шпинделя;
  • Легко считываемые значения положения внутреннего упора для подачи на глубину реза;
  • Лампа подсветки в стандартном исполнении;
  • Толстостенная чугунная стойка;
  • Массивная станина из серого чугуна гарантирует работу без вибраций.

Сравнительная техническая характеристика настольного сверлильно-фрезерного станка JET JMD-18VS

Характеристика JMD-18 JMD-18VS JMD-18PF
Максимальный диаметр сверления: O 30 мм O 32 мм O 32 мм / M16
Максимальный диаметр торцевой фрезы: O 76 мм O 76 мм O 76 мм
Максимальный диаметр концевой фрезы: O 20 мм O 25 мм O 25 мм
Вылет: 200 мм 200 мм 170 мм
Макс, расстояние от шпинделя до стола: 455 мм 455 мм 440 мм
Конус шпинделя: МК-3 / M12 МК-3 / M12 МК-3 / M12
Ход пиноли шпинделя: 125 мм 125 мм 130 мм
Автоматическая подача пиноли: - - 0,1/0,15/0,2 мм/об
Диаметр стойки: 115 мм 115 мм 115 мм
Диапазон частоты вращения шпинделя: 12 125 - 2500 об/мин 30 - 3000 об/мин 125 - 2500 об/мин
Макс. ход стола по оси X х Y: 520 х 175 мм 520 х 175 мм 430 х 185 мм
Размер стола X х Y: 805 х 240 мм 805 х 240 мм 730 х 210 мм
Ход фрезерной головки: - - 300 мм
Т-образные пазы: 4 16 мм 16 мм 16 мм
Выходная мощность: 1,5 кВт / S1 100% 1,5 кВт / S1 100% 1,5 кВт / S1 100%
Входная мощность: 2,6 кВт / S6 40% 2,6 кВт / S6 40% 2,6 кВт / S6 40%
Габаритные размеры (ДхШхВ): 1080 х 1010 х 1105 мм 1080 х 1010 х 1105 мм 1080 х 737 х 1143 мм
Масса JMD-18VS : 290 кг 290 кг 290 кг
Артикул (230 В): 350018М 350050М 350051М

Регулируемое число оборотов с цифровой индикацией и правым/левым вращением у станка модели JMD-18 VS

Регулируемое число оборотов с цифровой индикацией и правым/левым вращением у станка модели JMD-18 VS

Стандартное исполнение

  • Регулируемое число оборотов с цифровой индикацией у станка модели;
  • Зажимная тяга M12;
  • Галогенный светильник станка;
  • Угловые тиски, ширина губок 85мм;
  • Сверлильный патрон 1-13 мм с оправкой МК-3;
  • Торцовая фреза O75 мм;
  • Инструмент для обслуживания;
  • Сертификат испытания.

Принадлежности станка

Артикул Описание
350045 Закрытая подставка
50000170 * Комплект прихватов для 16-мм Т-образного паза
464816 Поворотный стол с круглой планшайбой 200 мм / МК-3
385021 Поворотные машинные тиски 150 x 40 x 0-140 мм
50000180 * Цанговый патрон МК-3 с набором цанг ER40 на 6, 8, 10, 12, 16, 20, 25 мм
350055 Устройство подвода СОЖ 230 В
50000390 Автопадача по оси Х
708119 Устр-во для транспортировки

50000170 Комплект прихватов для 16-мм Т-образного паза

50000170 Комплект прихватов для 16-мм Т-образного паза

464816 Поворотный стол с круглой планшайбой 200 мм / МК-3

464816 Поворотный стол с круглой планшайбой 200 мм / МК-3

385021 Поворотные машинные тиски 150 x 40 x 0-140 мм

385021 Поворотные машинные тиски 150 x 40 x 0-140 мм

50000180 Цанговый патрон МК-3 с набором цанг ER40 на 6, 8, 10, 12, 16, 20, 25 мм

50000180 Цанговый патрон МК-3 с набором цанг ER40 на 6, 8, 10, 12, 16, 20, 25 мм

350055 Устройство подвода СОЖ 230 В

350055 Устройство подвода СОЖ 230 В

50000390 Автопадача по оси Х

50000390 Автоподача по оси Х
