Цена для юр. и физ. лиц
1 700 000 руб.
с НДС - на 05.11.2024 г.
Модель:
JET JMD-1452TS DRO
Артикул:
ITA1452TS
Производитель: JET (Швейцария)
Сертификат: Официальный дилер
Изготовитель: Китай
  • Описание
  • Дополнительная оснастка
  • Документы
  • Комментарии
  • Отзывы

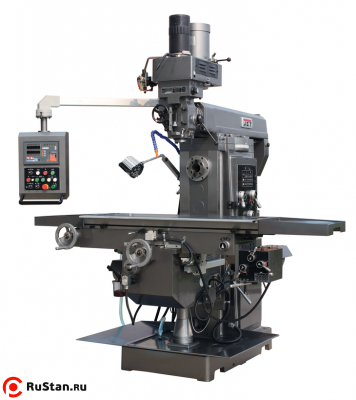

JMD-1452TS DRO - широкоуниверсальный фрезерный станок повышенной мощности. Станок предназначен для работы в условиях длительных и тяжелых нагрузок, поэтому его основное назначение - промышленные предприятия, выпускающие серийную продукцию, крупные многопрофильные ремонтные мастерские и т.д.Станок позволяет работать с торцевыми муфтами диаметром до 125 мм и концевыми до 25 мм, максимальный диаметр сверления - 40 мм при ручной подаче и 20 мм с автоматической. На станках данного класса устанавливаются два шпинделя. Вертикальный может работать на скоростях от 70 до 3600 об/мин с автоматической подачи пиноли 0,045/0,86/0,142 мм/об. Ход пиноли - 127 мм, расстояние шпиндель - стойка 150-550 мм, шпиндель - стол - 200-650 мм. Предусмотрен наклон шпиндельной головки влево/вправо. Горизонтальный шпиндель способен развивать скорость 70-1800 об/мин, параметр ось шпинделя - стол - 0-450 мм. Фрезерный стол станка увеличен до 1320х360 мм, перемещение по трем осям 1000х300х450 мм. Устройство автоподачи обеспечивает перемещение стола по осям Х и Y 15-370 об/мин, по оси Z - 575 мм/мин.

На JMD-1452TS DRO установлен пневматическая зажимная тяга вертикального шпинделя (пневматический шомпол), предусмотрено наличие высокоточного Устройства цифровой индикации (цифровых линеек) по трем рабочим осям с ценой деления 0,005 мм. Станок поставляется в богатой комплектации, включая систему подачи СОЖ, светодиодную лампу освещения рабочей зоны, цанговый патрон с набором цанг, сверлильный патрон и многое другое.


Особенности конструкции

  • Вертикальный и горизонтальный шпиндели
  • Пневматическая зажимная тяга вертикального шпинделя
  • Наклон вертикального шпинделя влево/вправо
  • Автоматическая подача пиноли шпинделя
  • Направление вращения шпинделя влево/вправо
  • Автоматическая подача по оси Х и Y
  • Шарико-винтовые пары (ШВП) перемещения стола
  • Двигатель подъема-опускания стола
  • Встроенная система подвода СОЖ
  • Лампа местного освещения

Технические характеристики JMD-1452TS DRO

Характеристика Значение
Макс. диаметр сверления 40 мм, М16
    -сверление с автоподачей 20 мм
Макс. диаметр торцевой фрезы 125 мм
Макс. диаметр концевой фрезы 25 мм
Вертикальный шпиндель
Частота вращения шпинделя, 10 70-3600 об/мин
Конус шпинделя ISO 40 (DIN 2080)
Автоматическая подача пиноли 0,045 / 0,86 / 0,142 мм/об
Ход пиноли шпинделя 127 мм
Диапазон наклона головки влево/вправо
Расстояние шпиндель-стойка 150-550 мм
Расстояние шпиндель-стол 200-650 мм
Горизонтальный шпиндель
Частота вращения шпинделя, 12 58-1800 об/мин
Конус шпинделя ISO 50 (DIN 2080)
Расстояние шпиндель-стол 0-450 мм
Фрезерный стол
Размеры стола 1320 х 360 мм
Перемещение стола по оси X/Y/Z 1000 x 300 х 450 мм
Автоматическая подача по оси X/Y, 8 15-370 мм/мин
Скорость перемещения по оси Z 576 мм/мин
Т-образный паз/расстояние, 3 18 мм
Выходная мощность, верт/гориз. 3,75 кВт/3,75 кВт / S1 100%
Потребляемая мощность, верт/гориз. 5,25 кВт/5,25 кВт / S6 40%
Габаритные размеры (ДхШхВ) 2070 х 2020 х 2320 мм
Масса JET JMD-1452TS DRO 2500 кг

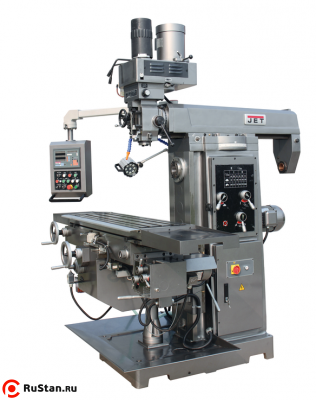

Универсальный фрезерный станок JMD-1452TS DRO - Горизонтальный и вертикальный шпиндели Универсальный фрезерный станок JMD-1452TS DRO - Полностью механизированный фрезерный стол
Горизонтальный и вертикальный шпиндели Полностью механизированный фрезерный стол

Стандартная комплектация

  • Пневматическая тяга вертикального шпинделя
  • Оправка горизонтального шпинделя
  • Цанговый патрон с набором цанг
  • 16 мм сверлильный патрон с оправкой
  • Переходные втулки ISO40/МК-2, ISO40/MK-3
  • Лампа местного освещения
  • Система подвода СОЖ
  • Автоматическая подача по оси Х и Y
  • Двигатель подъема-опускания стола
  • Тиски фрезерные, ширина губок 160 мм
  • Поддон для сбора стружки
  • УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак

Комплектация за дополнительную плату
