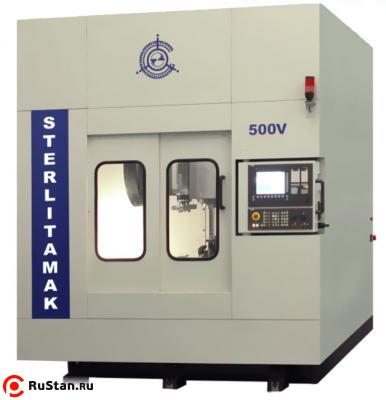

Фрезерный обрабатывающий центр с ЧПУ 500V предназначен для комплексной обработки деталей из различных конструкционных материалов в условиях единичного, мелкосерийного и серийного производства. Неподвижный рабочий стол обеспечивает высокую точность обработки.

Выполняет операции сверления, зенкерования, развертывания, получистового и чистового растачивания отверстий, нарезания резьбы метчиками и фрезами, фрезерования.

Особенности конструкции

  • Неподвижный рабочий стол;
  • Возможность установки различных инструментальных магазинов;
  • Возможность оснащения поворотным столом для четырех- и пяти- координатной обработки;
  • Возможность оснащения щупами для измерения детали и инструмента.

Технические характеристики фрезерного обрабатывающего центра 500V

Характеристика 500V
Параметры cтола
Размер рабочей поверхности стола, мм 630x1200
Ширина направляющего паза, мм 18Н7
Количество Т-образных пазов, мм 5
Наибольшее расстояние от торца шпинделя до плоскости планшайбы, мм

590

Наибольшая масса обрабатываемой детали, кг 500
Шпиндель
Конус шпинделя (DIN 69871) SK 40
Пределы частот вращения шпинделя, об/мин 0...8000
Номинальный крутящий момент на шпинделе, Нм 44,6 / 70
Перемещения
Наибольшие перемещения по осям, мм
- продольное перемещение X-салазок (Х) 1000
- поперечное перемещение Y-колонны (Y) 500
- вертикальное перемещение шпиндельной бабки (Z) 450
Точность позиционирования, мм 0,01
Диапазон рабочих подач по координатам, мм/мин 1…15000
Ускоренные хода по всем осям 15…30
Инструментальный магазин
Емкость инструментального магазина, шт. 20
Время смены инструмента, сек . 7,5
Наибольший диаметр инструмента, устанавливаемого в магазине [без пропуска гнезд], мм 125 [80]
Наибольшая длина инструмента, устанавливаемого в шпинделе станка, мм 250
Наибольшая масса оправки, устанавливаемой в магазине, кг 10
Характеристика электрооборудования
Мощность двигателя главного привода, кВт 7 / 11
Номинальная частота вращения, об/мин 1500
Максимальная частота вращения, об/мин 8000
Суммарная мощность установленных на станке электродвигателей, кВт 23 / 27
Система ЧПУ SIEMENS SINUMERIK 802D
Прочие характеристики
Габаритные размеры, мм 2350x3165x3000
Общая площадь станка в плане, кв.м., не более (с учетом открытых дверей шкафа) 17,8
Масса 500V , кг 7000

Перемещение по осям

  • Ось Х - продольное перемещение стола
  • Ось Y - поперечное перемещение колонны
  • Ось Z - вертикальное перемещение шпиндельной бабки
Фрезерный обрабатывающий центр с ЧПУ 500V - Перемещение по осям

Перемещение по осям

Фрезерный обрабатывающий центр с ЧПУ 500V - Линейный магазин, манипуляторный магазин

Линейный магазин, манипуляторный магазин
