Большая проблема при соединении тонкостенных элементов состоит в слишком малой длине резьбы в их теле (1-2 витка). Как правило, это не обеспечивает достаточной прочности крепежа. До недавнего времени проблема решалась путем применения заклёпочных, приварных, запрессованных гаек. Недостатки данных видов крепления известны всем, кто с ними работает.

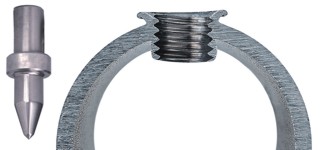

Пластическое сверление – альтернативный путь, который позволит сэкономить время и средства! Трение сверла о поверхность материала разогревает его до такой степени, что за несколько секунд он становится мягким и пластичным. При этом не образуется стружка, а материал, бывший на месте отверстия, перемещается на линию его окружности и формирует с обеих сторон кольцевые буртики из тела самого объекта сверления без всяких вставок! Буртики усиливают материал, увеличивая до 3 раз длину внутренней резьбы. В результате получается соединение, прочность которого отвечает самым высоким требованиям.
Диаметры отверстий, получаемых при помощи техники THERMDRILL, а также профиль и толщина обрабатываемого материала варьируются в широких пределах. Исключается попадание стружки в закрытые полости по причине её отсутствия. Отпадает необходимость в трудоёмкой очистке. Особенно очевидны преимущества этой технологии в отношении труб круглого сечения. Плоский срез буртика компенсирует кривизну стенки трубы, образуя идеальное ложе для уплотнительной прокладки.
Технику THERMDRILL можно применять:- для резьбовых соединений
- для паяных и сварных соединений
- для посадочных мест вращающихся деталей
- для накатывания резьбы
- для разветвлений трубопроводов

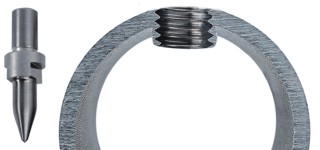

Резьба | Диаметр отверстия под резьбу | Рекомендуемая толщина материала | Хвостовик прошивки | Длина острия прошивки | Число оборотов, об/мин | ||||||
без буртика | с буртиком | Мин. | Опт. для стали | Опт. для цв. металлов | |||||||
станд. прошивка | удл. прошивка | станд. прошивка | удл. прошивка | станд. прошивка | удл. прошивка | ||||||
М4 | 3,7 мм | 1,5 мм | 2,5 мм | 2,0 мм | 4,0 мм | 6,0 мм | 7,6 мм | 10,1 мм | 2300 | 2600 | 3800 |
М5 | 4,5 мм | 2,0 мм | 3,0 мм | 3,0 мм | 4,5 мм | 6,0 мм | 9,1 мм | 12 мм | 2200 | 2500 | 3700 |
М6 | 5,4 мм | 2,0 мм | 3,5 мм | 3,0 мм | 5,0 мм | 6,0 мм | 10,1 мм | 14,4 мм | 2000 | 2400 | 3600 |
М8 | 7,3 мм | 2,5 мм | 4,0 мм | 4,0 мм | 6,0 мм | 8,0 мм | 13,5 мм | 18,2 мм | 1600 | 2200 | 3200 |
М10 | 9,2 мм | 2,5 мм | 4,5 мм | 4,0 мм | 6,5 мм | 10,0 мм | 16,2 мм | 21,7 мм | 1500 | 2000 | 3000 |
М12 | 10,9 мм | 3,0 мм | 5,0 мм | 4,5 мм | 7,0 мм | 12,0 мм | 19,3 мм | 25,8 мм | 1400 | 1800 | 2800 |
Комплект поставки набора для прошивки отверстий
- Цанговый патрон ER25 / МК 2.
- 4 цанги ER25: 6 / 8 / 10 / 12 мм.
- Переходная оправка МК2 / МК3.
- Цанговый и гаечный ключи.
- Смазка.
Комплектация за дополнительную плату
