Модель: | СТ 16к25Б/1000 |
|
Производитель: | Россия |
- Описание
- Комментарии (2)
- Отзывы

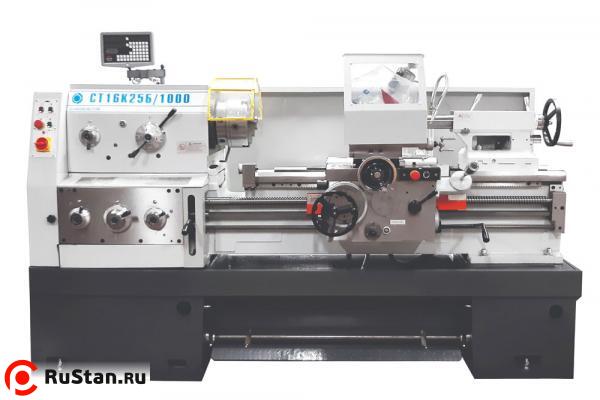

Станки серии СТ 16к25 являются современными, модернизированными аналогами советского станка 16к25. Станки обладают высокой жёсткостью, точностью и надёжностью. Мощный привод шпинделя позволяет обрабатывать заготовки длиной до 1500 мм и диаметром до 500 мм.
Особенности
- Уменьшенные вибрации и повышенная жесткость станка по сравнению с «тумбовым» исполнением.
- Высокоточные закалённые, отшлифованные и упрочненные направляющие станины;
- Закаленный шпиндель из высокопрочной легированной стали, установленный на три пары точных подшипников;
- Закалённые и шлифованные косозубые зубчатые колеса и шестерни;
- Регулируемая муфта перегрузки ходового винта;
- Установка шага всех нарезаемых метрической и дюймовой резьбы без смены шестерен гитары, рукояткой на панели управления;
- Минимальная скорость вращения шпинделя - 9 об/мин.;
- Поперечное смещение задней бабки на + /-15 мм для точения длинных конусов;
- Подача СОЖ в зону резания;
- Станочный светильник;
- Тормоз шпинделя;
- Литое цельное чугунное основание.
Коробка скоростей
Служит для редуцирования скорости вращения шпинделя. Имеет 24 варианта выбора скорости в диапазоне от 9 до 1600 оборотов в минуту. Все шестерни и зубчатые колеса подвергались термическому упрочнению, что повышает их стойкость к изнашиванию и выкрашиванию. Система смазки обеспечивает хорошее охлаждение и снижение уровня трения, что в свою очередь стабилизирует погрешности связанные с температурной деформацией передней бабки в процессе обработки.
Суппорт
Это часть станка предназначенная для крепления инструмента, а также обеспечивающая продольное и поперечное перемещение установленному на нем инструменту. Данный узел станка обладает большой жесткостью, что уменьшает возникновение случайных погрешностей, связанных с упругими деформациями систем суппорта при резании.
Технические характеристики СТ 16к25Б/1000 |
|
---|---|
Характеристика | Значение |
Максимальный диаметр обработки над станиной | Ø500 мм |
Максимальный диаметр обработки над выемкой в станине | Ø710 мм |
Рабочая зона выемки в станине | 240 мм |
Максимальный диаметр обработки над суппортом | Ø300 мм |
Максимальная длина обрабатываемой заготовки | 1000 мм |
Максимальная длина обточки с одного установа | 820/1320 мм |
Диаметр отверстия в шпинделе | Ø82 мм |
Конус отверстия в шпинделе | Ø90 1:20 |
Передний конец шпинделя | ISO 702/II № 8 короткого кулачково-зажимного типа |
Скорость вращения шпинделя | 9-1600 Об/мин |
Количество скоростей | 24 шт. |
Максимальный крутящий момент на шпинделе | 1400 Нм |
Количество и диапазон продольных подач | |
Стандартные | 0.063-2.52 (0.0023-0.0937) мм/об (дюйм/об) |
Уменьшенные | 0.028-0.056 (0.0010-0.0021) мм/об (дюйм/об) |
Увеличенные | 2.86-6.43 (0.1064-0.2392) мм/об (дюйм/об) |
Количество и диапазон поперечных подач | |
Стандартные | 0.027-1.07 (0.0011-0.0404) мм/об (дюйм/об) |
Уменьшенные | 0.012-0.026 (0.0004-0.0010) мм/об (дюйм/об) |
Увеличенные | 1.21-2.73 (0.0457-0.1032) мм/об (дюйм/об) |
Количество и диапазон нарезания резьбы | |
Метрическая резьба | 0.5-224 мм |
Дюймовая резьба | 72-1/8 tpi |
Модульная резьба | 0.5-112 |
Питчевая резьба | 56-1/4 DP |
Продольное ускоренное перемещение | 4.5 Об/мин |
Поперечное ускоренное перемещение | 1.9 м/мин |
Шаг резьбы ходового винта | 12 мм |
Высота шпинделя к опорной плоскости резца | 28 мм |
Сечение резца | 25х25 мм |
Угол поворота плиты | ±90° |
Мах ход резцовой салазки | 145 мм |
Мах ход поперечной каретки | 320 мм |
Наибольшее допустимое усилие резания | 14000 Н |
Наибольшая допустимая сила подачи | 3500 Н |
Диаметр пиноли задней бабки | Ø75 мм |
Конус пиноли задней бабки | МТ№5 |
Максимальный ход пиноли задней бабки | 150 мм |
Поперечное перемещение задней бабки | ±15 мм |
Тип главного двигателя, мощность и скорость | 5АМХ132S4У3 |
Мощность главного двигателя | 7.5 кВт |
Скорость вращения главного двигателя | 1450 Об/мин |
Тип двигателя перемещения суппорта | 2AOS |
Мощность двигателя перемещения суппорта | 0.250 кВт |
Скорость вращения двигателя перемещения суппорта | 1360 Об/мин |
Тип насоса СОЖ | Центробежный |
Тип двигателя насоса для СОЖ | АИР56 А2у2 |
Мощность двигателя насоса для СОЖ | 0.180 кВт |
Подача жидкости, на выходе из насоса для СОЖ | 25/32/50 л/мин |
Клиновые ремни | Серия В |
Габариты станка (ДхШхВ) | 2560x1020х1350 мм |
Масса станка | 3000 кг |
Комплектация
- Система подачи СОЖ c помпой 50 л/мин (опция, включеная в стандартный комплект);
- Ножной тормоз шпинделя;
- Станочный светильник, галогенный;
- Защитное ограждение патрона;
- Защитное ограждение от разбрызгивания жидкости;
- Установленные приводные ремни, комплект из 4-х штук;
- Защита ходового винта и приводного вала, комплект из 2-х штук;
- Задняя бабка;
- Патрон 3-х кулачковый D250 с комплектом прямых и обратных кулачков, а также ключом к патрону;
- Регулируемый упор по оси Z;
- Неподвижный задний центр МТ5, для задней бабки;
- Неподвижный задний центр МТ6 передней бабки;
- Вращающийся центр МТ5;
- Переходник для упорно центра
- Четырех позиционный резцедержатель;
- Набор ключей;
- Ключ для резцедержателя;
- Руководство по эксплуатации (паспорт);
- Шприц для смазки;
- Виброопора ОВ-31М, комплект.
- Подвижный люнет D20…80 (опция, включеная в стандартный комплект);
- Неподвижный люнет D20…125 (опция, включеная в стандартный комплект);
- Устройство цифровой индикации Sino (КНР) на 2 оси в комплекте с экраном (опция, включеная в стандартный комплект);
- Защитный кожух резцедержателя;
Комментарии и вопросы:
18 января 2023г. 11:52
Аркадий:
Подскажите пожалуйста какая актуальная цена на данный момент?
- ответить
28 июля 2024г. 11:45
Посетитель:
Станок неплох, в нашем предприятии модель СТ16к25Б/1500 2018 года, но увы шилды не выдерживают ни какой критики, полностью стерлись значения настроек коробки подач , значения отвечающие за настройку нарезания резьб и продольных поперечных подач, паспорт утерян, в интернет данных паспортов не нашлось, вот и пойди туда не знаю куда и найди то не знаю что, пробовал обратиться к продавцам данной продукции безрезультатно , так что станки ваши хороши но СССР были лучше не в разы а десятки десятков раз и все таблицы были не краской наляпаны ровно на два дня а вытеснены в алюминии
- ответить
