Модель: | ТС1640Ф3 |
|
Производитель: | Россия |
- Описание
- Комментарии
- Отзывы

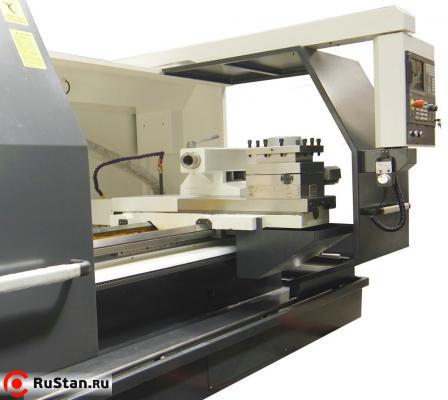

Токарный станок ТС1640Ф3 - прекрасное решение для обработки крупногабаритных изделий (до 880 мм) сложной формы из широкой номенклатуры материалов. Литая, тяжелая, широкая станина установлена на цельное основание, обеспечивающее дополнительную устойчивость к деформациям во время обработки. Станина токарного станка ТС1640Ф3 отлита из чугуна. Ширина направляющих увеличена на 11% до 600 мм.
Технические характеристики ТС1640Ф3 | |
---|---|
Характеристика | Значение |
Макс. диаметр изделия над станиной, мм | 800 |
Макс. диаметр изделия типа диск, мм | 880 |
Макс. диаметр обработки изделия типа вал, мм | 460 |
РМЦ, мм | 1500 |
Макс. вес заготовки, кг | 2000 |
Оси | |
Максимальное перемещение оси Х, мм | 460 |
Макс перемещение по оси Z, мм | 1500 |
Быстрые перемещения по оси Х, мм/мин | 4000 |
Быстрые перемещения по оси Z, мм/мин | 8000 |
Рабочая подача, мм/мин | 0.01~4000 |
Диаметр ШВП/шаг ось Х, мм | 32/5 |
Диаметр ШВП/шаг ось Z, мм | 48/6 |
Тип мотора и мощность по оси X, кВт | серво, 3.3 |
Тип мотора и мощность по оси Z, кВт | серво, 4,3 |
Тип направляющих Х | ласточкин хвост |
Тип направляющих Z | V образные |
Точность позиционирования по осям X/Z, мм | ±0,005 |
Повторяемость позиционирования осей X/Z, мм | ±0,003 |
Угол наклона станины, град | 0 |
Ширина направляющих, мм | 600 |

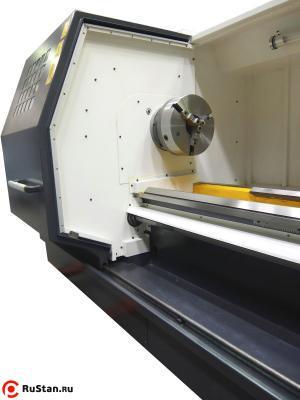

Шпиндельная бабка | |
Диаметр 3х кулачкового патрона, мм | 380 (400) |
Диапазон скоростей шпинделя, об/мин | 10-70 20-170 50-400 125-1000 |
Диаметр отверстия шпинделя, мм | 105 |
Максимальный диаметр прутка, мм | 102 |
Торец шпинделя | С11 (ГОСТ 12593, din 55027 ) |
Конус отверстия шпинделя | Метрический 120 |
Внутренний диаметр подшипника шпинделя | |

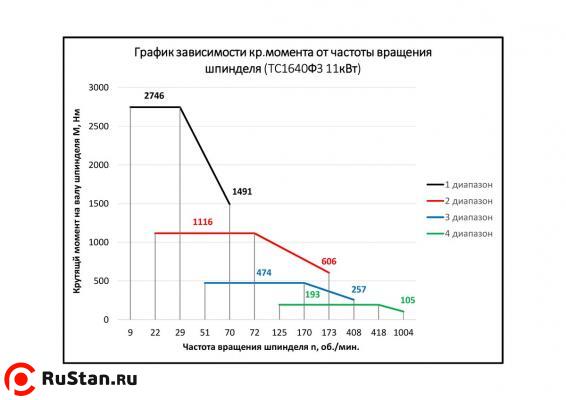

Момент на шпинделе (30 минут), Нм | 2746 |
Момент на шпинделе (продолжительно), Нм | 2746 |
Мощность э/д шпинделя (30 минут), кВт | 11 |
Мощность э/д шпинделя (продолжительно), кВт | 11 |
Тип э/д шпинделя | асинхронный э/д |

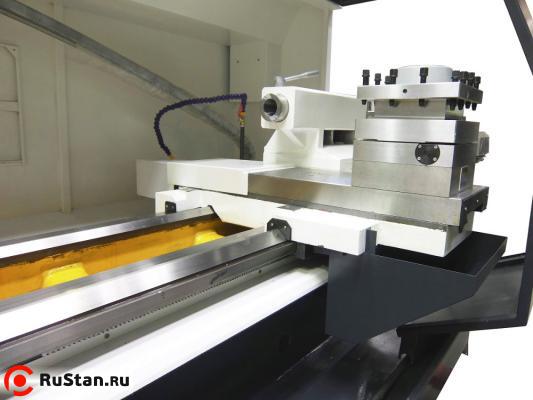

Резцедержка | |
Число инструментов, шт | 4 |
Тип резцедержки | э/механическая |
Размер хвостовика режущего инструмента, мм | 40х40 |
Время смены инструмента – верт. револьверная головка, с | 0,6 |
Время смены инструмента – гориз. револьверная головка, с | - |
Точность позиционирования револьверной головки, мм | 0,008 |
Мощность э/д приводного инструмента, кВт | - |
Обороты приводного инструмента, об/мин | - |
Задняя бабка | |
Перемещение задней бабки, мм | до патрона/люнета |
Выдвижение пиноли задней бабки, мм | 250 |
Диаметр пиноли, мм | 105 |
Конус пиноли гидравлической задней бабки, № | опция |
Конус пиноли механической задней бабки, № | Морзе 6 |
Прочее | |
Потребляемая мощность, кВА | 30 |

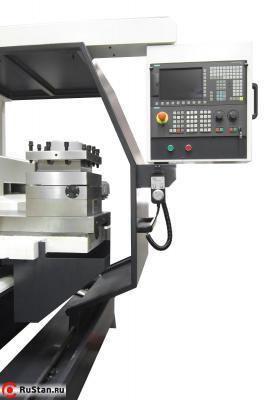

Система ЧПУ | Siemens 828D |
Наличие транспортера стружки | нет |
Емкость бака СОЖ, л | |
Емкость гидростанции, л | - |
Вес ТС1640Ф3 нетто, кг | 5300 |
Вес брутто, кг | 5700 |
Габаритные размеры, ДхШхВ мм | 3820х2000х1900* |
Габаритные размеры упаковки, ДхШхВ мм | 3 места |
Примечания | *без светосигнальной колонны |
Базовая комплектация
- Станок метрический с ЧПУ Siemens 828D;
- Механический трёхкулачковый самоцентрирующийся патрон ф400 мм, с набором кулачков;
- Выносной пульт оператора;
- Набор ключей для обслуживания станка;
- Регулировочные башмаки;
- Втулка переходная M120-МТ5;
- Рукоятка перемещения задней бабки;
- Бак СОЖ в сборе с насосом СОЖ;
- Бак для циркуляционной смазки шпиндельной бабки в сборе с масляным насосом;
- Опоры для фиксации кабинета станка;
- Паспорт на станок (в составе руководства по эксплуатации)
Опции
- Люнет подвижный 30-210 мм;
- Люнет неподвижный 40-310 мм;
- Shopturn - визуальное программирование и отладка;
