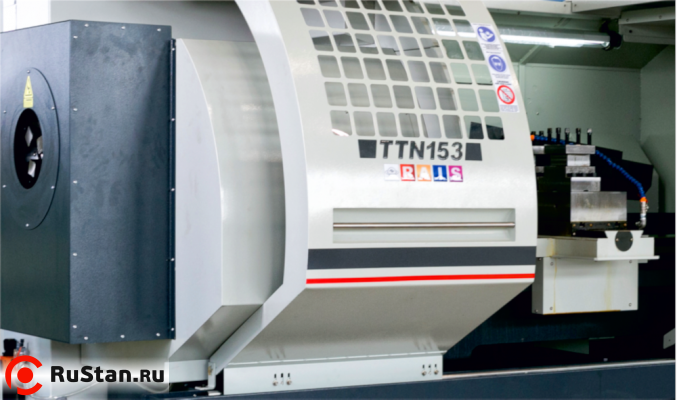

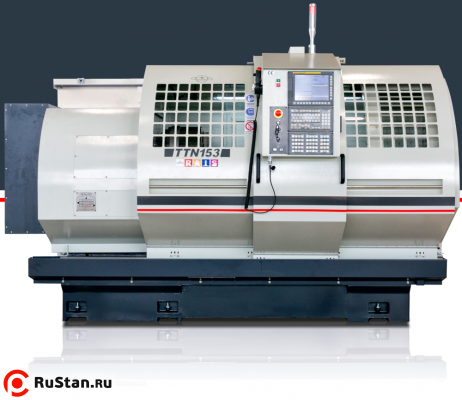

Трубонарезной станок ТTN153 с ЧПУ
14 337 270 руб.
с НДС - на 14.12.2024 г.
Модель: | ТTN153 |
|
Производитель: | RAIS (Болгария) |
- Описание
- Комментарии
- Отзывы
Трубонарезной станок ТTN153 с ЧПУ предназначен для выполнения автоматической обработки внутренних и внешних цилиндрических, конусообразных и торцевых поверхностей, нарезания пазов и выемок валов, дисков. Также может нарезать метрические, дюймовые, торцевые и конусные резьбы на трубах. Станок может быть оснащен системой ЧПУ FANUC, SIEMENS или иной системой ЧПУ (по выбору заказчика) и соответствующими серводвигателями АС.
Станок оборудован двухступенчатым главным приводом и 4 или 8 позиционной револьверной головкой. Патрон – ручной или гидравлический.
Может быть выбрана ручная задняя бабка и гидравлическая задняя бабка. Соприкасающиеся поверхности между суппортом и направляющей скольжения имеют покрытие Turcite-B.
При помощи централизованного смазочного устройства производится принудительная импульсная смазка соприкасающихся поверхностей, шарико- винтовых пар и направляющих.
Технические характеристики ТTN153 | |
---|---|
Характеристика | Значение |
Макс.диаметр токарной обработки | Ø790 мм |
Максимальный диаметр обработки над станиной | Ø550 мм |
Максимальный диаметр устанавливаемый над суппортом | Ø310 мм |
Ширина направляющих | 400 мм |
Максимальная длина заготовки | 1000 мм |
Максимальный вес детали (с задним центром) | 2000 кг |
Максимальный диаметр пруткового материала | Ø153 мм |
Длина ГАП от торца шпинделя | 283 мм |
Перемещение по X | 300 мм |
Перемещение по Z (максимальная длина) | 1150 мм |
Повторяемость | 0,005 мм |
Общая ширина основания | 405 мм |
Длина направляющих суппорта | 215 мм |
Мощность двигателя по оси Х | 1,8 кВт |
Мощность двигателя по оси Z | 2,5 кВт |
Мощность двигателя насоса СОЖ | 0,45 кВт |
Шпиндель | |
Передний торец шпинделя | A2-11 |
Диаметр патрона | Ø400 мм с отверстием 140 мм |
Тип патрона | Пневматический |
Диаметр отверстия шпинделя | Ø153 мм |
Обороты | 80-1000 об/мин |
Мощность главного двигателя | 11 Kw |
Количество и тип ремней | 4, А2130 |
Скорости подачи | |
Быстрый ход по оси Z | 15 м/мин |
Тип двигателей X , Z | Fanuc |
Тип направляющих | индукционно закаленные направляющие скольжения, покрытие каретки Turcite-B |
Диаметр ШВП X , Z | Ø32 х 5 мм , Ø 50 х 10 мм (Ø50х10 длина >1500) |
Рабочая подача | 3 м/мин |
Револьверная головка | |
Количество инструментов | 4 (опция 8) |
Сечение резца (размер инструмента) | 25 x 25 мм |
Задняя бабка | |
Конус Морзе пиноли | МТ5 |
Диаметр пиноли | Ø85 мм |
Ход пиноли | 225 мм |
Общие данные | |
Система ЧПУ | Fanuc 0i TF |
Система смазки направляющих | автоматическая |
Расход охлаждающей жидкости насоса | 55 л/мин |
Максимальное давление насоса СОЖ | 2,4 кг/см2 |
Объём резервуара СОЖ | 150 л |
Габариты | 3000x2000x2200 мм |
Вес ТTN153 , нетто | 4200 кг |
Стандартная комплектация
- Система ЧПУ FANUC 0i
- Полная защита рабочей зоны.
- Автоматическая смазка направляющих.
- Система СОЖ.
- Пневматический патрон Ø400 мм с отверстием Ø140 мм (передний).
- Пневматический патрон Ø400 мм с отверстием Ø140 мм (задний).
- Рядовой держатель инструмента.
