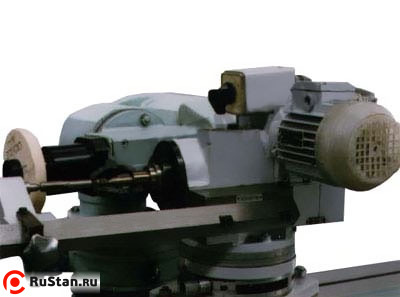

Приспособление для затылования метчиков. Модель 3Е642Е.П51
587 188 руб.
с НДС - на 15.12.2024 г.
| Модель: |  |
3Е642Е.П51 |
| Изготовитель: |  |
Белоруссия |
- Описание
- Комментарии
- Отзывы
Приспособления предназначены для работы на универсально-заточных станках моделей ВЗ-318 и ВЗ-318Е с целью расширения их технологических возможностей.
Приспособления могут также применяться на выпускавшихся ранее универсально-заточных станках моделей 3А64Д, 3В642, 3М642, 3М642Е, 3Д642Е, 3Е642, 3Е642Е.
Приспособления ВЗ-318.П18, 3Е642Е.П22-01, 3Е642Е.П25-01, ВЗ-318.П26 применяются только на ВЗ-318, ВЗ-318Е.
Назначение:
Приспособление предназначено для затылования метчиков по заборному конусу.
Принцип работы:
Установить поводковое устройство, губки на размер квадрата хвостовика метчика и настроить задний центр. Устанавливаем кулак, число кривых которого соответствует количеству перьев метчика, а сторона- направлению резьбы. Разворачиваем шпиндель и метчик на угол заборного конуса. Настраиваем величину затылования. Перед заточкой круг правится параллельно ходу стола.
| Параметр | Значение |
|---|---|
| Затачиваемый инструмент | Метчики |
| Заточная операция | Затылование по заборному конусу |
| Совместное использование с | ВЗ-318.П40, ВЗ-318.П41-02 |
| Количество электродвигателей, шт. | 1 |
| Диаметр затачиваемого метчика, мм. | 3..52 |
| Конус шпинделя | морзе 5 АТ6 |
| Номинальное напряжение питания, В | 380 |
| Габаритные размеры, мм. | 705х365х395 |
| Масса 3Е642Е.П51 , кг. | |
| Применяется на станках | 3А64Д, 3В642,3М642,3М642Е, 3Д642Е, 3Е642/ 3Е642Е, ВЗ-318/ ВЗ-318Е |
Гарантийные обязательства.
Гарантийный срок эксплуатации станка и приспособлений составляет 12 месяцев. Начало гарантийного срока исчисляется со дня ввода оборудования в эксплуатацию, но не позднее 1 месяца со дня передачи оборудования Покупателю.
