Краткое руководство чилера HANLI SCL-2000 для лазерной сварки и чистки

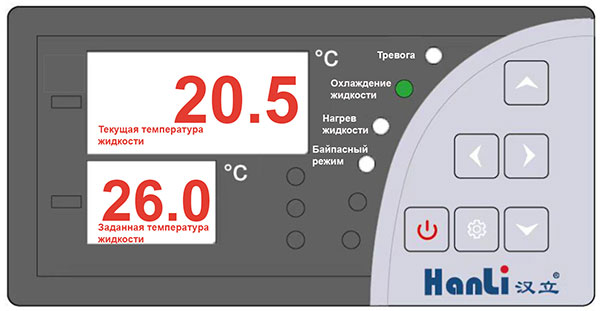

Описание
Цифровой индикатор	Назначение
Дисплей	Отображает измеренную температуру холодной воды (L. xx.x) / теплой воды (H. xx.x), заданную температуру (холодной воды S. xx.x / разницу температур для теплой воды d. xx.x), коды предупреждений (Exx) и коды параметров (Fxx0).
Индикаторные лампы	Назначение
Охлаждение (Cooling)	Светится: Компрессор работает	Гаснет: Компрессор выключен	Мигает: Есть запрос на охлаждение
Нагрев (Heating)	Светится: Нагреватель холодной воды включен	Гаснет: Нагреватель холодной воды выключен
Байпасный клапан (Solenoid valves)	Светится: Электромагнитный клапан работает	Гаснет: Электромагнитный клапан выключен
Тревога (Alarm)	Мигает: Есть неисправность	Гаснет: Неисправностей нет
Кнопки управления	Назначение
Кнопка включения/выключения (On/Off)	Длительное нажатие кнопки On/Off для включения или выключения устройства.
Кнопка настройки (Set)	При отсутствии неисправностей, нажмите кнопку Set, чтобы войти в режим настройки температуры или выйти из него.
Кнопки «Вверх»/«Вниз» (▲ ▼)	Во время настройки параметров — изменяют значение параметра.
Кнопки «Влево»/«Вправо» (◄ ►)	Во время настройки параметров — изменяют значение параметра.

Параметры настройки интегрированного контроллера

① Настройка параметров

Одновременно удерживайте нажатыми кнопки ⚙️ и ▼, чтобы войти в окно выбора параметров. На основном дисплее отобразится текущая версия параметра. Коротким нажатием кнопок ◄ или ► переключайтесь между конкретными параметрами. Короткое нажатие кнопки ⚙️ сохранит выбранный параметр, после чего через 5 секунд устройство автоматически запустится.

② Настройка температуры охлаждения

После запуска устройства, находясь в режиме без настройки, длительно нажмите кнопку ⚙️, чтобы войти в режим настройки температуры охлаждения. На вспомогательном экране отобразится текущее значение заданной температуры охлаждения, которое будет мигать.

Короткое/долгое нажатие кнопки ▲ — увеличение значения на единицу / непрерывное увеличение.
Короткое/долгое нажатие кнопки ▼ — уменьшение значения на единицу / непрерывное уменьшение.

Короткое нажатие кнопки ⚙️ — сохранить изменения и выйти из режима настройки.
Короткое нажатие кнопки 电源 (питание) — не сохранять изменения и выйти из режима настройки.

③ Настройка расширенных параметров

После запуска устройства, находясь в режиме без настройки, одновременно удерживайте нажатыми кнопки ▲ и ▼, чтобы войти в окно расширенных настроек. В этом случае на основном экране отобразится «Список функциональных опций» в формате «F + цифра», а на вспомогательном экране — соответствующее числовое значение для выбранной функциональной опции.

После входа в окно расширенных настроек:

Короткое/долгое нажатие кнопки ◄ — прокрутка списка функциональных опций влево (один раз / непрерывно).
Короткое/долгое нажатие кнопки ► — прокрутка списка функциональных опций вправо (один раз / непрерывно).
Короткое/долгое нажатие кнопки ▲ — увеличение значения текущей функциональной опции на единицу / непрерывное увеличение.
Короткое/долгое нажатие кнопки ▼ — уменьшение значения текущей функциональной опции на единицу / непрерывное уменьшение.

Короткое нажатие кнопки ⚙️ — сохранить изменения.
Короткое нажатие кнопки 电源 (питание) — выйти из режима настройки без сохранения изменений.

Таблица кодов неисправностей

Код неисправности	Название неисправности	Анализ неисправности	Проявление неисправности	Метод устранения
E01	Неисправность датчика температуры холодной воды	A: Короткое замыкание/обрыв провода датчика холодной воды B: Датчик холодной воды поврежден	Если насос не останавливается, все остальные выходы остановятся.	A: Проверьте, не ослаблен ли провод датчика B: Замените датчик
E02	Тревога: низкая температура воды / высокая температура	A: Недостаточный расход воды B: Плохая вентиляция C: Слишком много пыли	Останавливается только нагреватель холодной воды	A: Проверьте водопроводную магистраль B: Очистите окружающий мусор C: Очистите конденсатор от пыли
E03	Тревога: низкое напряжение	A: Засорен дроссельный клапан B: Утечка хладагента C: Поврежден датчик давления	Останавливается компрессор, но не насос	A: Легко постучите по дроссельному клапану B: Проверьте на наличие утечек C: Проверьте, не ослаблены ли провода или не произошло ли короткое замыкание датчика давления
E04	Тревога: последовательность фаз	A: Пропажа фазы/потеря фазы в сети питания B: Ошибка последовательности фаз C: Несбалансированная трехфазная нагрузка D: Поврежден защитный элемент последовательности фаз	Останавливается вся машина	A: Проверьте цепь питания B: Переставьте две фазные линии местами C: Проверьте цепь питания D: Замените защитный элемент последовательности фаз
E05	Тревога: поток холодной воды	A: Магистраль холодной воды засорена или повреждена B: Входной и выходной патрубки подключены наоборот C: Утечка из всасывающего трубопровода D: Поврежден датчик потока	Если насос не останавливается, все остальные выходы остановятся.	A: Очистите и проверьте магистраль B: Проверьте входной и выходной патрубки C: Проверьте всасывающий трубопровод и затяните его D: Проверьте датчик потока и замените его
E06	Тревога: перегрузка тока насоса	A: Насос заклинило B: Заблокирован примесями C: Потеря фазы/пропадание фазы в насосе D: Напряжение слишком низкое	Останавливается насос	A: Проверьте, работает ли насос B: Вращается ли хвостовой вентилятор? C: Проверьте питание насоса D: Проверьте напряжение насоса
E07	Тревога: высокое напряжение	A: Конденсатор грязный и забит B: Воздушный вход и выход заблокированы C: Температура окружающей среды слишком высокая D: Вентилятор не вращается E: Замена пластины для грязных пробок F: Засорен дроссельный клапан G: Поврежден датчик давления	Останавливается компрессор, но не насос	A: Очистите пыль B: Очистите мусор вокруг оборудования C: Обеспечьте хорошую вентиляцию оборудования D: Проверьте, вращается ли вентилятор E: Замените и очистите пластину F: Постучите по дроссельному клапану G: Проверьте, не ослаблены ли провода или не произошло ли короткое замыкание датчика давления
E08	Тревога: низкая температура воды / низкая температура	A: Температура выходной воды оборудования слишком низкая	Останавливается компрессор, но не насос	A: Проверьте, не заклинило ли реле
E09	Неисправность датчика температуры теплой воды	A: Короткое замыкание/обрыв провода датчика теплой воды B: Датчик теплой воды поврежден	Если насос не останавливается, все остальные выходы остановятся.	A: Проверьте контакты и соединения датчика B: Замените датчик
E10	Тревога: низкая температура воды / высокая температура	A: Недостаточный расход воды B: Плохая вентиляция	Останавливаются только нагреватель теплой воды и электрический нагрев	A: Проверьте, есть ли возврат воды при комнатной температуре и не заблокирован ли водопровод B: Очистите окружающий мусор
E11	Тревога: низкая температура воды / низкая температура	A: Температура выходной воды оборудования слишком низкая	Останавливается компрессор, но не насос	A: Проверьте, не заклинило ли реле
E12	Тревога: поток теплой воды	A: Трубопровод теплой воды засорен B: Входной и выходной патрубки подключены наоборот C: Утечка из трубопровода теплой воды D: Поврежден датчик потока	Останавливаются нагреватель теплой воды и электрический нагрев	A: Проверьте, возвращается ли вода к режущей головке B: Проверьте входной и выходной патрубки C: Проверьте соединения трубопровода теплой воды и затяните их D: Замените датчик потока

[Примечания]: Для неисправностей, требующих ручного сброса, кнопка ⚙️ контроллера сбросит неисправность и автоматически запустит устройство после устранения неисправности.

Примечание: Информация о тревогах в приведенной выше таблице дана только для справки и может быть изменена без предварительного уведомления.
