Фрезерно-сверлильный настольный станок JET JMD-45PF с редуктором
| Модель: |  |
JET JMD-45PF |
| Артикул: | |
50000400T |
| Производитель: |  |
JET |
| Сертификат: |  |
Официальный дилер |
Настольный фрезерно-сверлильный станок с редуктором JET JMD-45PF предназначен для производства операций фрезерования и растачивания разных деталей из цветных и черных металлов и их сплавов в режиме серийного и мелкосерийного производства. Станок также может использоваться на предприятиях, выпускающих металлоизделия небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских.
Особенности конструкции JET JMD-45PF
- Массивный чугунный цоколь гарантирует работу без вибраций;

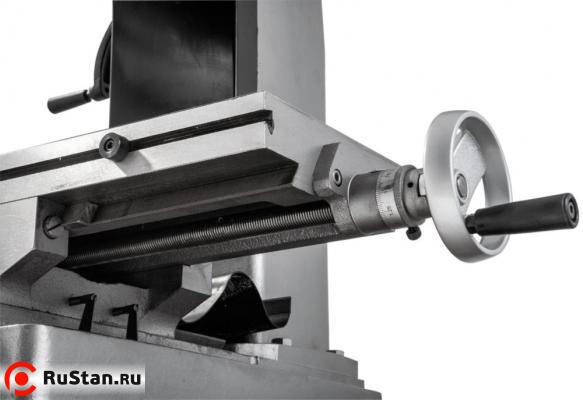

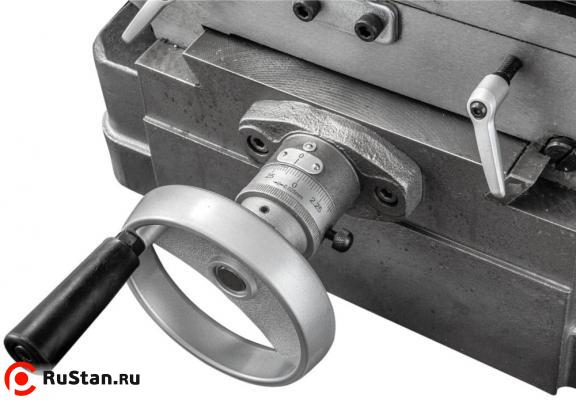

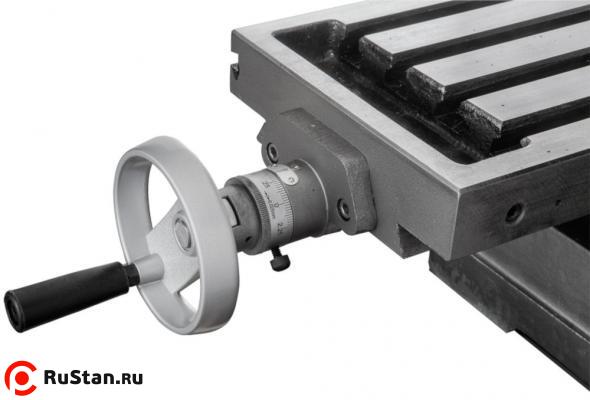

- Большой, прецизионный, крестовой стол с регулируемыми клиновидными планками;
- Направляющие в виде ласточкиного хвоста гарантируют устойчивость и точность перемещения;
- Присоединение шпинделя ISO 30 для высокой производительности фрезерования;
- Вращающиеся в масляной ванне отшлифованные шестерни редуктора гарантируют плавный ход;
- Конические роликовые подшипники главного шпинделя гарантируют высокую точность кругового вращения (биение <0,015 мм);
- Левое вращение шпинделя для нарезания резьбы;
- Поворот головки вправо/влево для удобства работы;

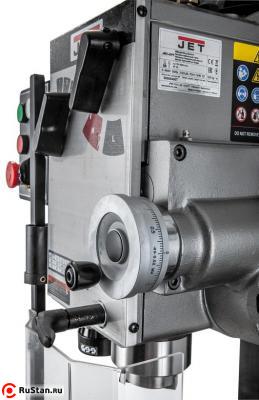

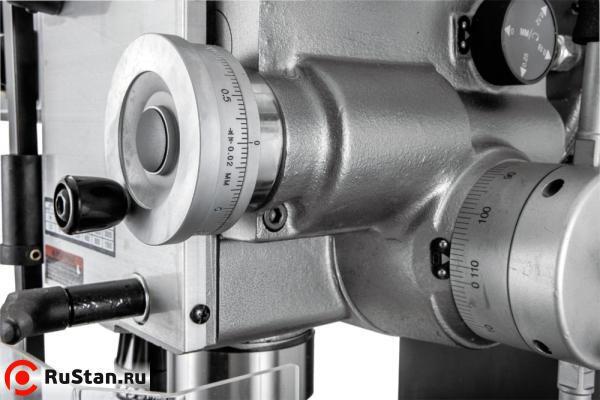

- Автоматическая подача пиноли шпинделя;
Технические характеристики JMD-45PF |
|
|---|---|
| Характеристика | Значение |
| Макс. диаметр сверления (Ст. 3) | 32 мм / М20 |
| -сверление с автоподачей | 20 мм |
| Макс. диаметр торцевой фрезы | 100 мм |
| Макс. диаметр концевой фрезы | 20 мм |
| Частота вращения шпинделя, 12 | 50 - 2500 об/мин |
| Конус шпинделя | ISO 30 (DIN 2080) |
| Вылет шпинделя | 250 мм |
| Ход пиноли автоподача | 107 мм |
| Автоматическая подача пиноли | 0,12 / 0,18 / 0,25 мм/об |
| Диапазон наклона головки | 90° влево / 30° вправо |
| Расстояние шпиндель-стол | 460 мм |
| Размер стола X х Y | 825 х 240 мм |
| Ход стола по оси X х Y | 520 x 210 мм |
| Т-образные пазы, 4 | 16 мм |
| Выходная мощность | 1,1 кВт / S 1 100% |
| Потребляемая мощность | 2,1 кВт / S 6 40% |
| Габаритные размеры (ДхШхВ) | 1080 х 1010 х 1300 мм |
| Масса | 340 кг |
|
|

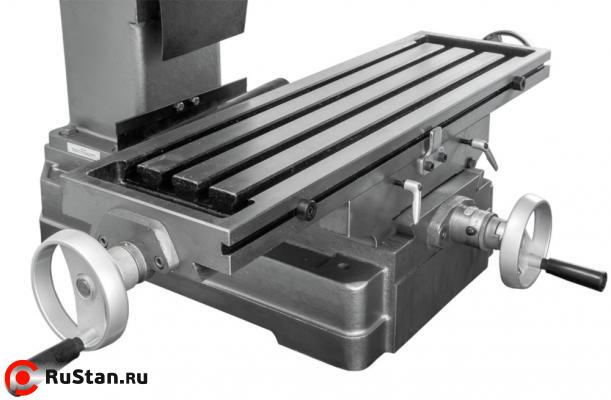

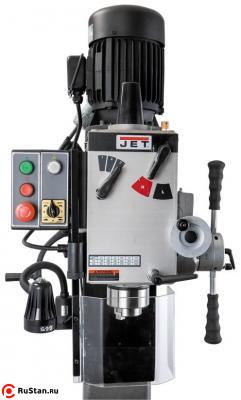

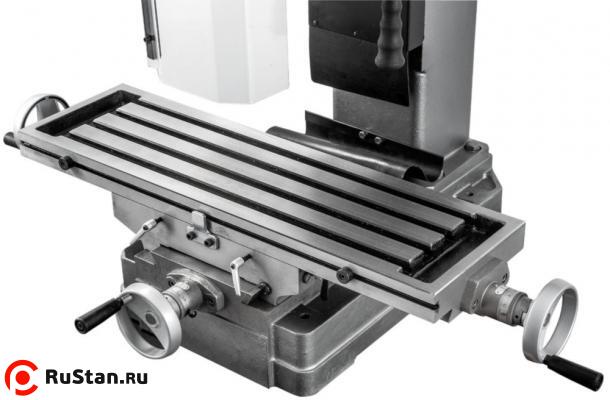

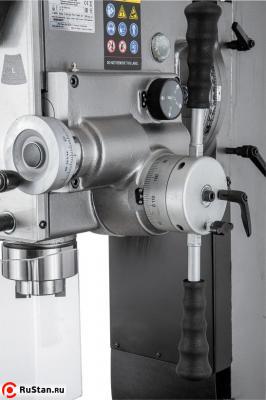

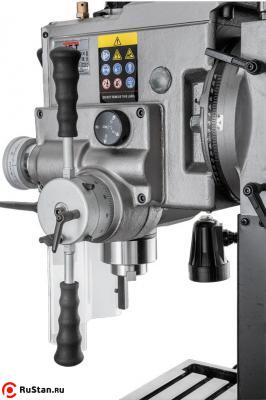

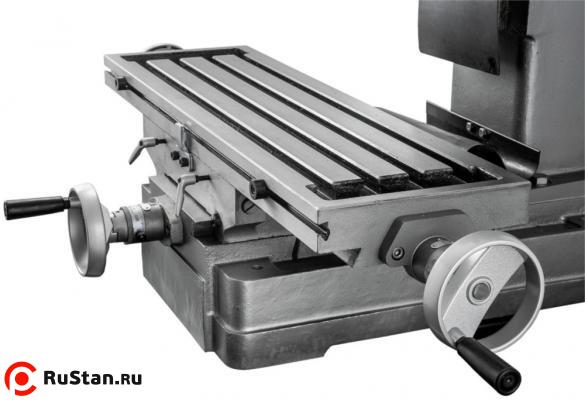

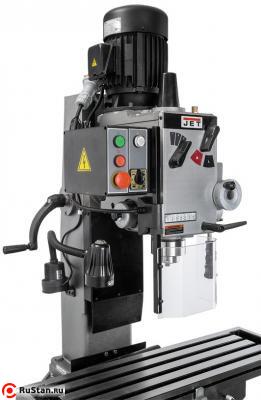

| Редукторная головка с возможностью поворота и посадкой шпинделя ISO30 | Координатный стол с Т-образными пазами и угловыми тисками |

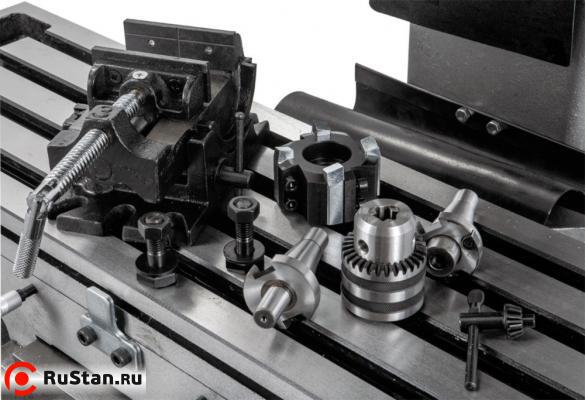

Стандартная комплектация JET JMD-45PF
- Зажимная тяга M12;
- Защитный экран с концевым выключателем;
- Угловые тиски, ширина губок 85 мм;
- Сверлильный патрон 1-13 мм с оправкой;
- Торцевая фреза Ø75 мм с оправкой.
Комплектация за дополнительную плату
Комментарии и вопросы:
Комментариев пока нет, но ваш может быть первым.Отзывы о JET JMD-45PF:
Достоинства:
Мощный, жесткий, сталь грызет.
Недостатки:
Разболтанность головки фрезера.
Комментарий:
Со сталью справляется без проблем. Но неудобства все же есть: голова при больших нагрузках начинает шевелиться в месте соединения с колонной. Не стал перебирать, мне спешить некуда, решаю вопрос черновым проходом с последующим подчистую. Но для кого-то это может иметь значение, поэтому упоминаю.
