Вертикально сверлильные станки по металллу

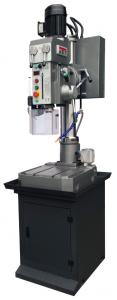

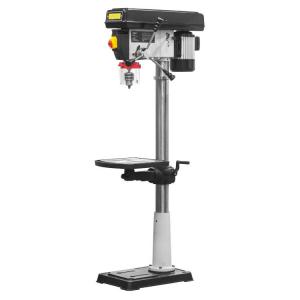

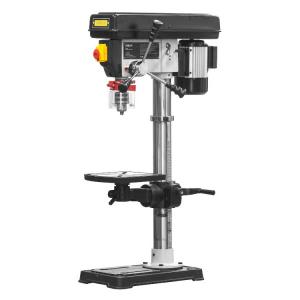

Отличительной чертой данной категории является вертикальное расположение оси шпинделя, что обеспечивает удобство позиционирования заготовки, отличный обзор рабочей зоны и естественное удаление стружки. В нашем каталоге представлены как компактные настольные модели для частного использования, так и мощные напольные агрегаты на колонне для серийного производства.

Принцип работы вертикально-сверлильного станка

Принцип работы оборудования основан на кинематическом сочетании двух движений: главного вращательного движения инструмента (сверла, зенкера, развертки) и поступательного движения подачи вдоль оси. Крутящий момент от электродвигателя передается на шпиндель через систему шкивов и ремней (в легких моделях) или через зубчатый редуктор (в промышленных образцах). Редукторные станки обеспечивают стабильно высокий крутящий момент даже на низких оборотах, что критически важно при работе с твердыми сплавами и сверлами большого диаметра. Подача пиноли осуществляется оператором вручную с помощью рукоятки или автоматически, если модель оснащена механизмом автоподачи.

Область применения

Благодаря простоте конструкции, высокой ремонтопригодности и надежности, оборудование используется повсеместно:

• Машиностроительные предприятия. Серийное сверление крепежных отверстий во фланцах, корпусах, плитах и деталях механизмов.
• Ремонтно-механические цеха. Высверливание заломанных шпилек, рассверливание посадочных мест под подшипники, восстановление резьбы.
• Строительство. Изготовление закладных деталей, подготовка элементов металлоконструкций к монтажу.
• Учебные классы. Оснащение мастерских в школах, колледжах и ВУЗах для обучения основам профессии.

Оборудование эффективно работает на различных металлах: от мягкого алюминия, меди и латуни до легированных и нержавеющих сталей, а также серого и ковкого чугуна.

Конструктивные особенности и преимущества

Современная универсальная сверлильная машина обладает рядом важных конструктивных достоинств:

• Жесткая колонна. Толстостенная стальная или чугунная стойка исключает отгиб шпиндельной бабки под нагрузкой, обеспечивая строгую перпендикулярность оси отверстия к базовой поверхности.
• Регулируемый стол. Рабочий стол может перемещаться вверх-вниз по рейке, поворачиваться вокруг колонны на 360° и наклоняться на угол до ±45°, что позволяет обрабатывать детали сложной геометрии и сверлить под углом.
• Шпиндельный узел. Установка шпинделя на прецизионных шарикоподшипниках гарантирует высокую точность вращения и минимальное радиальное биение инструмента.
• Т-образные пазы. Позволяют надежно закрепить станочные тиски, делительные головки, прихваты или кондукторы.

Как выбрать правильную модель

Чтобы вертикально-сверлильные станки полностью соответствовали задачам вашего производства, при выборе учитывайте следующие технические параметры:

• Максимальный диаметр сверления. Обычно указывается для стали 45 (диапазон от 16 до 50 мм и более).
• Вылет шпинделя. Расстояние от оси сверла до колонны — определяет максимальную ширину обрабатываемой заготовки (половина ширины детали не должна превышать вылет).
• Ход пиноли. Определяет максимальную глубину сверления за один проход без перестановки стола.
• Конус шпинделя. (МК2, МК3, МК4) — важен для подбора инструментальной оснастки и патронов.
• Напряжение питания. 220 В для бытового применения или 380 В для промышленных цехов с трехфазной сетью.

Заключение и рекомендации

Выбор качественного вертикально-сверлильного станка — это вклад в точность сборки и скорость производственных процессов. Надежное оборудование снижает процент брака, предотвращает поломку дорогостоящих сверл и уменьшает утомляемость оператора.

Специалисты нашей компании готовы помочь с подбором модели под конкретные чертежи и задачи. Оставьте заявку на сайте, чтобы получить подробную консультацию, узнать актуальные цены и условия доставки.
