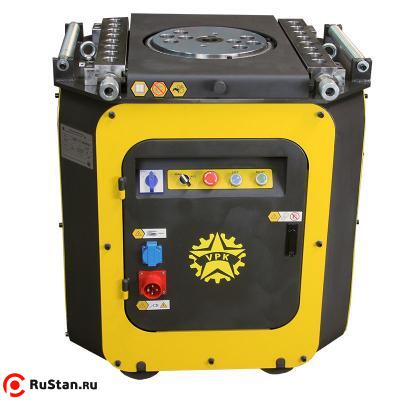

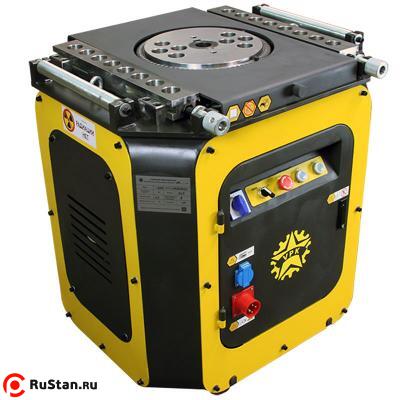

Станок для гибки арматуры ВПК Г-45РН применяется на заводах ЖБИ, домостроительных комбинатах, на строительных объектах, предназначены для гибки арматурной стали круглого, квадратного сечения. В отличие от модели ВПК Г-42 на станке для гибки ВПК Г-45РН сокращено время настройки угла загиба на поворотном рабочем диске.

Модернизированная модель. Установлен планетарный редуктор, который не требует обслуживания на всем периоде эксплуатации. Станок работает практически бесшумно.

Принцип работы

Гибка арматуры на станке ВПК Г-45РН происходит вокруг оси вращения поворотного диска. Поворотный диск приводится во вращение при помощи электромотора и редуктора. Гибка производится как в ручном, так и автоматическом режиме. Требуемый радиус, форма и углы изгиба арматуры достигаются путем выбора определенных втулок и углов поворота диска.

Как отличить гибочный станок ВПК Г-45РН от подделки?

  • на ВПК Г-45РН все внутренние части станка загрунтованы и обработаны антикоррозийным покрытием
  • установлена система защиты электродвигателя с тепловым реле (КМИ), что значительно снижает вероятность выхода из строя электродвигателя
  • скорость гибки 72 градусов в секунду
  • рабочий диск и упорные рейки цельные (а не полые как у других), выполнены из заготовки, полученной методом ковки. Твердость диска составляет 16 HRC, а твердость рейки 30 HRC, твердость гибочных приспособлений достигает 40 HRC
  • только на ВПК Г-45РН регулируемые упорные рейки
  • толщина рабочего стола 12 мм. Рабочие узлы защищены кожухом, который значительно продлевает ресурс концевиков, надежно защищая их от непредвиденного механического воздействия, при этом , для регулировки угла загиба на станке демонтаж защитного кожуха не требуется
  • при отгрузке ВПК Г-45РН полностью подготовлен к работе и заправлен маслом

Особенности

  • установлен планетарный редуктор, который не требует обслуживания и работает безшумно
  • на станке установлена защита электродвигателя и аварийные «СТОПы»
  • электромотор снабжён электротормозом в отличии от ВПК Г-42
  • рабочий вращающийся диск может работать в обоих направлениях с большей скоростью
  • упрощён порядок изменения угла гиба, применены переставляемые штифты
  • в отличии от ВПК Г-42 увеличено количество отверстий под упорные штифты для большего вариантов гиба
  • в отличии от ВПК Г-42 максимальный диаметр сгибаемой арматуры класса А-I составляет 45мм, класса А-III составляет 38мм.

Технические характеристики ВПК Г-45РН

Характеристика Значение
Напряжение сети, В 380
Мощность, кВт 2.2
Скорость вращения рабочего диска, об/мин 9
Гибка арматуры класса А-I (А240) диаметром, мм 45
Гибка арматуры класса А-III (А400)) диаметром, мм 38
Гибка арматуры класса А-500С диаметром, мм 34
Габариты в упаковке, мм 980х930х970
Вес ВПК Г-45РН в упаковке, кг 416
Масло, л 17

Класс арматуры ГОСТ5781-82 и 10884-94
А-I (А240) А-III (А400) А-500С
кол-во прутков при единовременной гибке, шт.
1 2 3 1 2 3 1 2 3
максимально допустимый ø арматуры, мм
45 24 16 38 22 16 34 20 14

Таблица рекомендуемых масел

Марка Температура воздуха ниже -10 С Температура воздуха от +10-20 С Температура воздуха выше +20 С
ROL OIL EP 320 EP 460 EP 680
MOBIL MOBIL GEAR 632 MOBIL GEAR 634 MOBIL GEAR 636
ESSO SPARTAN EP 320 SPARTAN EP 460 SPARTAN EP 680
SHELL OMALA 320 OMALA 460 OMALA 680
AGIB BLAS1A 320 BLAS1A 460 BLAS1A 680
ОТЕЧЕСТВЕННОЕ ИТД 150 ИТД 220 ИТД 320

Комплектация

  • ножная педаль
  • набор ключей

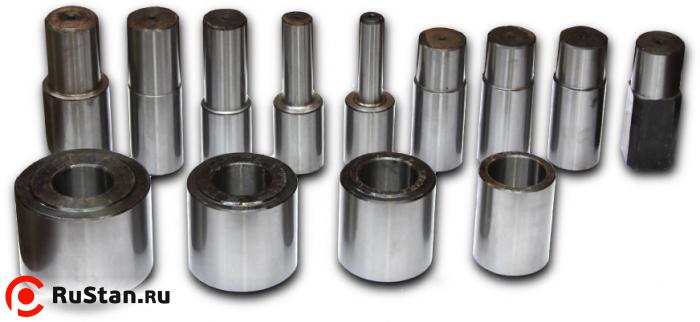

  • набор гибочных приспособлений
  • упор
  • квадратная втулка для упора и болт М20 для регулировки упора
  • 2 штифта
  • инструкция
