4 842 176 руб.
с НДС - на 05.11.2024 г.
| Модель: |  |
67K25PR |
| Артикул: | |
67K25PR |
| Изготовитель: |  |
Литва |
- Описание
- Комментарии
- Отзывы

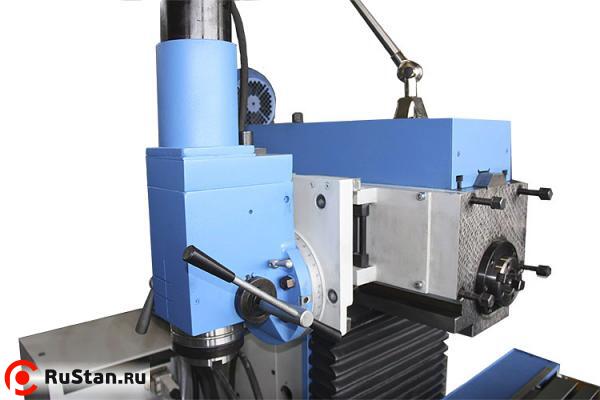

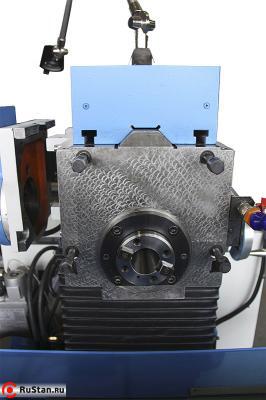

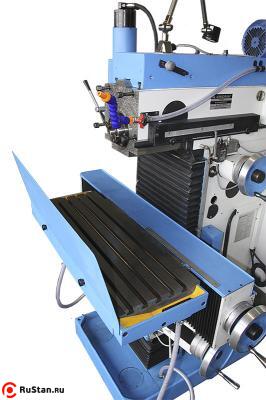

Фрезерный широкоуниверсальный станок 67K25PR предназначен для фрезерования деталей цилиндрическими, дисковыми и фасонными фрезами при помощи горизонтального шпинделя, и торцовыми, концевыми и шпоночными фрезами при помощи поворотного вертикального шпинделя.
На станке можно выполнять, также, сверление и рассверливание, долбление, цекование, зенкерование, развертывание, растачивание. Станок применяется в единичном и мелкосерийном производстве в инструментальных и механических цехах машиностроительных предприятий.
Особенности
- Модель с ручным управлением.
- Наличие двух шпинделей горизонтального и поворотного вертикального, а также большого количества принадлежностей к станку, делает его широкоуниверсальным и удобным для работы в инструментальных цехах машиностроительных заводов при изготовлении приспособлений, инструмента, рельефных штампов и прочих изделий.
- Широкий диапазон оборотов шпинделя и подач, наличие механических подач и быстрых перемещений обеспечивают экономичную обработку различных деталей в оптимальных режимах.
- Рациональное построение главного привода с короткой кинематической цепью (на 12 верхних ступенях участвуют две передачи, а на шести нижних — три передачи) способствует повышению его КПД и снижению шума.
- В станке имеются бесступенчатое регулирование подач (электропривод Lenze), механизированный зажим инструмента и направляющих, прямоугольные направляющие на всех направлениях перемещения.
- Нижнее крепление винта вертикального перемещения обеспечивает ход 450 мм при относительно малой высоте станка.
- Поворотный маховик вертикального перемещения улучшает эргономику и расширяет технологические возможности.
- Станок оснащен большим количеством принадлежностей, расширяющих технологические возможности станка.

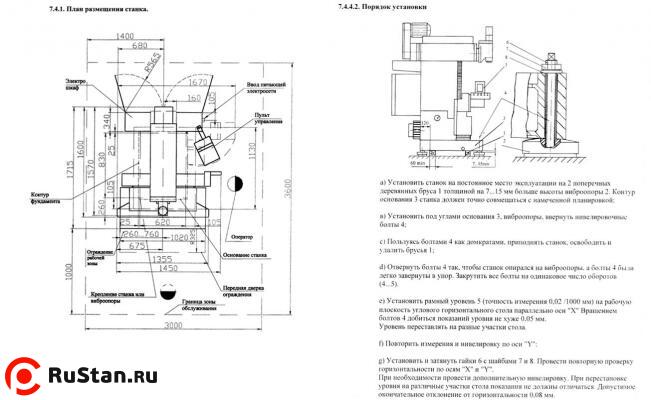

Технические характеристики 67K25PR | |
|---|---|
| Характеристика | Значение |
| Размер рабочей поверхности стола, мм. | 800х320(горизонтальный); 630х250 (вертикальный) |
| Наибольшее продольное перемещение стола, мм. | 400 (ось Х) |
| Наибольшее поперечное перемещение шпиндельной бабки, мм | 320 (ось Y) |
| Наибольшее вертикальное перемещение стола, мм. | 440 (ось Z) |
| Расстояние от оси горизонтального шпинделя до поверхности горизонтального стола, мм. | 52 - 592 (с перестановкой стола) |
| Наибольший угол поворота стола в горизонтальной плоскости, град. | - |
| Расстояние от торца вертикального шпинделя до поверхности горизонтального стола, мм. | 10 – 500 (с перестановкой стола) |
| Количество Т-образных пазов | 5 - горизонтальный стол 3 - вертикальный стол |
| Ширина Т-образного паза | 14Н8 - 1 и 14Н12 - 4 горизонт. стол ; 14Н8 - 2 и 14Н12 - 2 вертик. стол |
| Расстояние между осями Т-образных пазов, мм. | 50 |
| Продольные и вертикальные подачи стола, мм/мин | 10 - 1250 |
| Пределы подач шпиндельной бабки, мм/мин | 10 - 1250 |
| Количество рабочих подач и регулировка | бесступенчато |
| Скорость быстрых перемещений, м/мин | 1,8 (оси Х, Y, Z) |
| Конец шпинделя | SK 40 (DIN2080, ГОСТ 24644) |
| Пределы частот вращения шпинделя, об/мин | 63-3150 (горизонтал. шп.); 63-3150 (вертикал. шп.) |
| Количество скоростей вращения шпинделя | 18 (ручное переключ.) |
| Макс. угол поворота вертикал. головки, град. | +/- 90 |
| Ход шпинделя, мм. | 60 (вертикальной головки) |
| Мощность двигателя подач, кВт | 2,8 |
| Наибольший крутящий момент на шпинделе, Нм | 230 (горизонтал. шп.); 60 (вертикал. шп.) |
| Мощность привода главного движения, кВт | 3 (вертикал. шпинд.) |
| Зажим-отжим инструмента | Механизированный |
| Масса 67K25PR заготовки, кг. | 280 (на вертикальный стол); 200 (на горизонтальный) |
| Класс точности | П |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 1715 x 1670 x 1865 1800 х 1750 х 2000 (в упаковке) |
| Масса, кг. | 1650; (2000 в упаковке) |
Комплект поставки
- Станок в сборе;
- Угловой горизонтальный стол (на станке) 67К25ВФ1.5.10.000 – 1 шт.;
- Хобот (на станке) 67К25ВФ1.6.60.010 – 1 шт.;
- Подвеска (на станке)67К25ВФ1.6.60.012 – 1 шт.;
- Вертикальная головка (на станке) 6725В4.40.000-03 – 1 шт.;
- Съемник (на станке) 6725В4.50.000 – 1 шт.;
- Шаблон (для настройки хвостовика инструмента) 6725В.8.80.000 – 1 шт.;
- Винт (штревель) 6725В.8.80.031 - 3 шт. (для затягивания оправки с инструментом);
- Винт (штревель) 6725В.8.80.032А (Морзе 2) - 2 шт. (для затягивания оправки с инструментом);
- Винт (штревель) 6725В.8.80.033А (Морзе 3) - 2 шт. (для затягивания оправки с инструментом);
- Гайка 6725В.8.80.034 - 8 шт.;
- Щиток 67К25PF2.4.60.000 – 1 шт.;
- Щиток 67К25PF1.030.400 – 2 шт.;
- Щиток 6Р81.101 – 1 шт.;
- Ключ 7811-002.302 (17х19) – 1 шт.;
- Ключ 7811-04351.0 (для круглых гаек 22….60) – 1 шт.;
- Фильтрующий элемент ЭБ 10-25/6,3 – 1 шт.;
- Комплект технической документации (на русском языке) – 1.
Дополнительная оснастка (поставляется за отдельную плату)
- Защита рабочей зоны (кабинет) 67К25ПФ3
- Головка быстроходная (2500-5000 об/мин) 6725B.4.30.000
- Головка долбежная 6725B.4.70.000 (макс. ход 80 мм.)
- Борштанга 6725B.8.51.000 (Ø 15…20 мм.)
- Борштанга 6725B.8.52.000 (Ø 19…25 мм.)
- Борштанга 6725B.8.53.000 (Ø 24…32 мм.)
- Борштанга 6725B.8.54.000 (Ø 30…40 мм.)
- Универсальная делительная головка УДГ-Д-160А
- Комплект принадлежностей к УДГ-Д-160А (люнет, гитары, колёса зубчатые, оправка)
- Патрон токарный трёхкулачковый Ø 100 мм. 3-100.02.01 (Ч 7100-0002)
- Стол поворотный горизонтально-вертикальный Ø 250 мм. РКВ 7205-4003
- Стол круглый фрезерный Ø 250 мм. 61П-17-000 – 1 шт.
- Тиски станочные поворотные чугунные (ширина губок 160 мм.) 7200-0215-02
- Тиски станочные поворотные стальные (ширина губок 160 мм.) 7200-0215-05
- Патрон цанговый с гайкой (SK40) 6151-7042-06
- Втулки переходные (цанги) 6151-7044 (Ø от 5 до 20 мм, с шагом 0,5 мм., 29 шт.)
- Втулка переходная (SK40/Морзе 1 для крепления инструмента с хвостовиком типа АЕ, АЕК, резьба) 6103-4022-01
- Втулка переходная (SK40/Морзе 2 для крепления инструмента с хвостовиком типа АЕ, АЕК, резьба) 6103-4013
- Втулка переходная (SK40/Морзе 3для крепления инструмента с хвостовиком типа АЕ, АЕК, резьба) 6103-4013-01
- Втулка переходная (SK40/Морзе 4для крепления инструмента с хвостовиком типа АЕ, АЕК, резьба) 6103-4013-02
- Втулка переходная (SK40/Морзе 1 для крепления инструмента с хвостовиком типа ВЕ, ВЕК, лапка) 6103-4015
- Втулка переходная (SK40/Морзе 2 для крепления инструмента с хвостовиком типа ВЕ, ВЕК, лапка) 6103-4012
- Втулка переходная (SK40/Морзе 3 для крепления инструмента с хвостовиком типа ВЕ, ВЕК, лапка) 6103-4012-01
- Втулка переходная (SK40/Морзе 4 для крепления инструмента с хвостовиком типа ВЕ, ВЕК, лапка) 6103-4012-02
- Оправка для торцевых фрез 6222-4009-0112 (Ø 22 мм.)
- Оправка для торцевых фрез 6222-4009-0114 (Ø 27мм.)
- Оправка для торцевых фрез 6222-4009-0116 (Ø 32 мм.)
- Оправка расточная 6100-4011-03 (Ø 40…63 мм.)
- Оправка расточная 6100-4011-04 (Ø 63…100 мм.)
- Блок расточной для глухих отверстий (40…63 мм.) 2192-4007
- Блок расточной для глухих отверстий (63…100 мм.) 2192-4007-02
- Виброопора ОВ-31М (4 шт.)
