Токарно-винторезный станок Stalex C6246E предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, полимерных материалов, поддающихся обработке резанием.
Особенности C6246E/1500
- Шпиндель поддерживается прецизионными роликовыми подшипниками, что позволяет обрабатывать изделия с высокой точностью.
- Регулируемое перемещение в поперечном направлении крестовых салазок позволяет получать необходимые размеры конусов.
- Точность станка обеспечивается выборкой зазоров в направляющих с помощью регулируемой прижимной планки.
- Автоматическая продольная и поперечная подача.

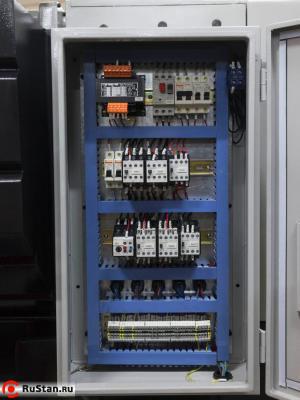

- Электрокомпоненты Siemens.
Подготовка фундамента
Для установки станка необходим бетонный фундамент толщиной не менее 200 мм или покрытие, способное выдерживать нагрузку исходя из расчета до 800 кг/м 2 . Возможна установка на виброопоры.
Технические характеристики C6246E/1500 |
|
|---|---|
| Характеристика | Значение |
| Диаметр обработки над станиной, мм | 460 |
| Диаметр обработки над суппортом, мм | 270 |
| Длина выемки (ГАП), мм | 165 |
| Расстояние между центрами, мм | 1500 |
| Расстояние между направляющими, мм | 300 |
| Диаметр обработки над выемкой (ГАП), мм | 690 |
| Диаметр отверстия шпинделя, мм | 80 |
| Диапазон частот вращения | 12 |
| Частота вращения шпинделя, об/мин | 25—2000 |
| Предел продольных рабочих подач, 42 мм/об | 0.031—1,7 |
| Предел поперечных рабочих подач, 42 мм/об | 0.014—0.784 |
| Метрическая резьба,41 | 0,1-14 мм |
| Дюймовая резьба,60 | 2-112 TPI |
| Модульная резьба,34 | 0,1-7 MP |
| Диаметральная резьба,50 | 4-112 DP |
| Торец шпинделя | D1-8 |
| Внутренний конус шпинделя | MT7 |
| Перемещение поперечного суппорта, мм | 285 |
| Сечение резцов, мм | 25х25 |
| Перемещение продольного суппорта, мм | 128 |
| Мощность главного привода, кВт | 5,5 |

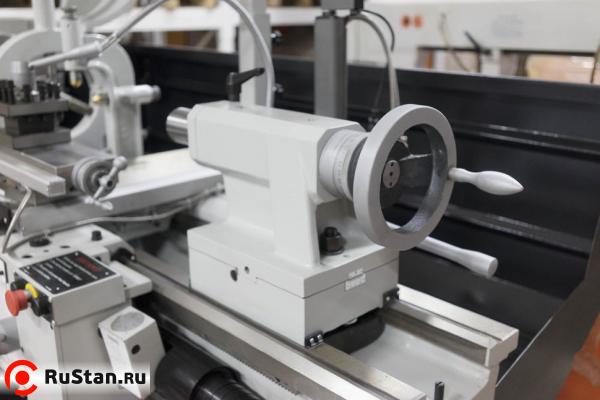

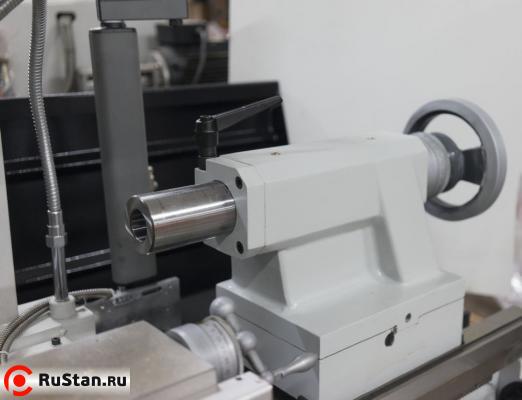

| Диаметр пиноли задней бабки, мм | 60 |
| Ход пиноли задней бабки, мм | 130 |
| Конус пиноли задней бабки | MT4 |
| Мощность насоса охлаждения, кВт | 0,13 |
| Масса станка (нетто/брутто), кг | 1810/2115 |
| Габариты станка, мм | 2750x1080x1370 |
Станок поставляется закрепленным на паллете в закрытой упаковке 2800х1120х1560 мм.

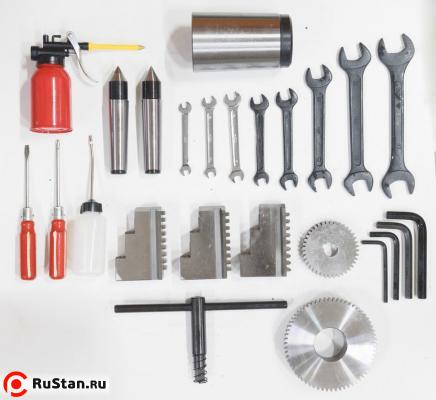

Комплект поставки C6246E/1500

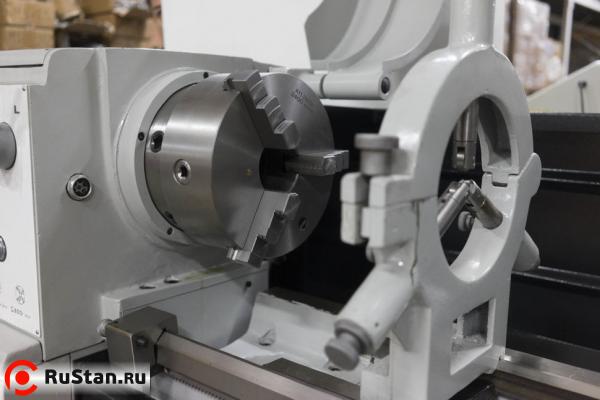

- Патрон 3-х кулачковый Ø250 мм;
- 4-х кулачковый патрон Ø300 мм;
- Планшайба Ø350 мм;

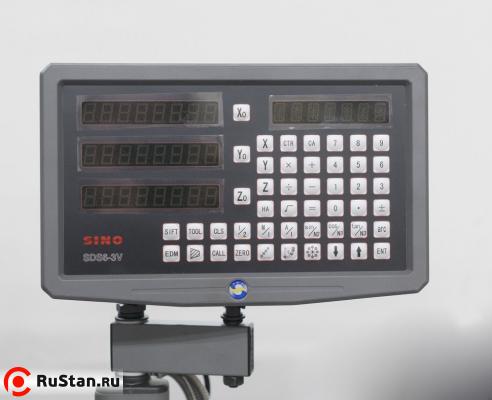

- УЦИ по 3-м осям (Sino);

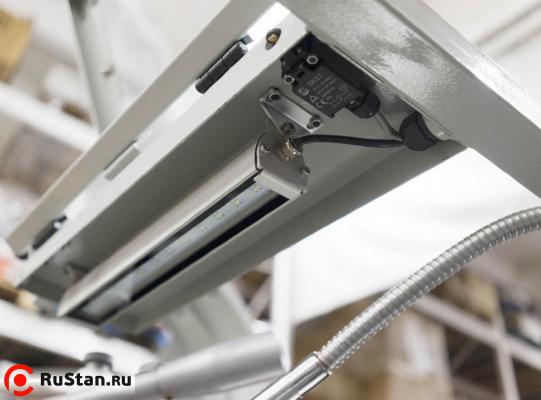

- Галогеновая лампа местного освещения;
- Ускор. перемещение суппорта по оси X;
- Защита ходового вала;
- Защита патрона;

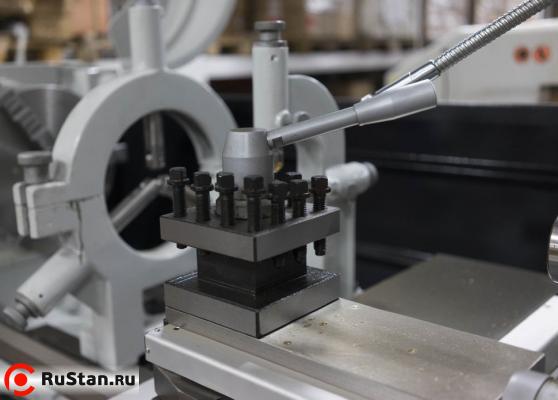

- Защита резцедержателя;
- Система подачи СОЖ;
- Поддон для стружки;
- Упорный не вращающийся центр MT4;
- Переходник МТ-4;

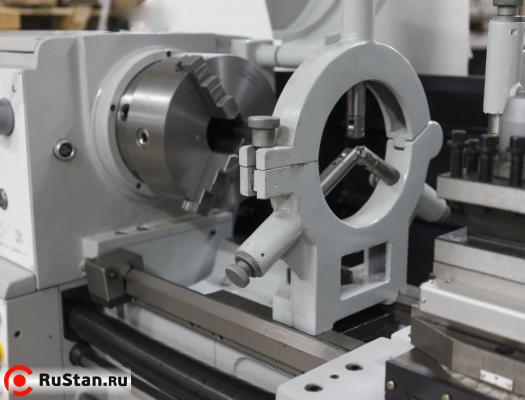

- Подвижный люнет Ø13-80 мм;
- Неподвижный люнет Ø13-152 мм;
- Анкерные болты – 6 шт.;
- CE комплектация;
- Документация.
